G型螺旋压紧夹持工装结构设计

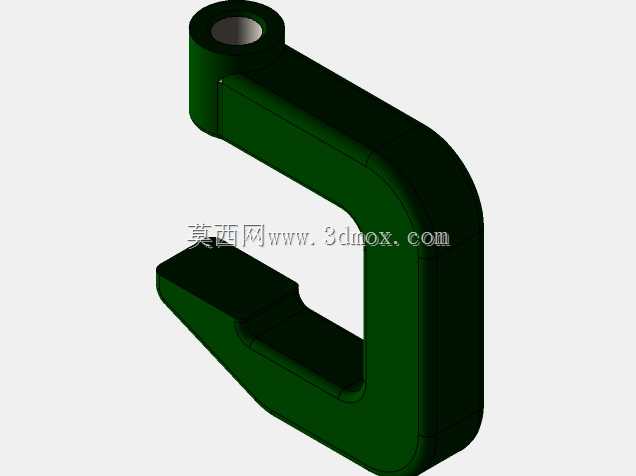

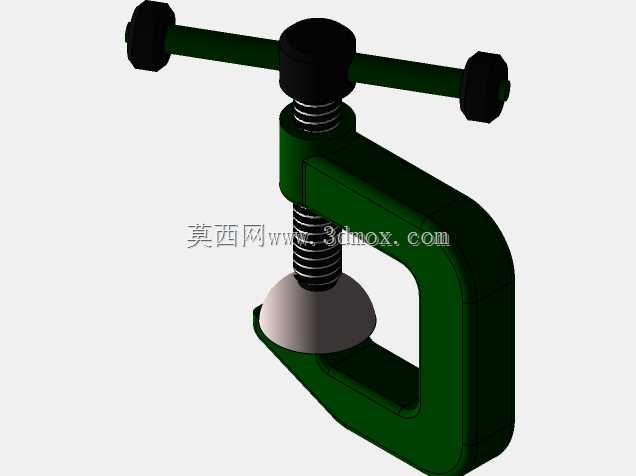

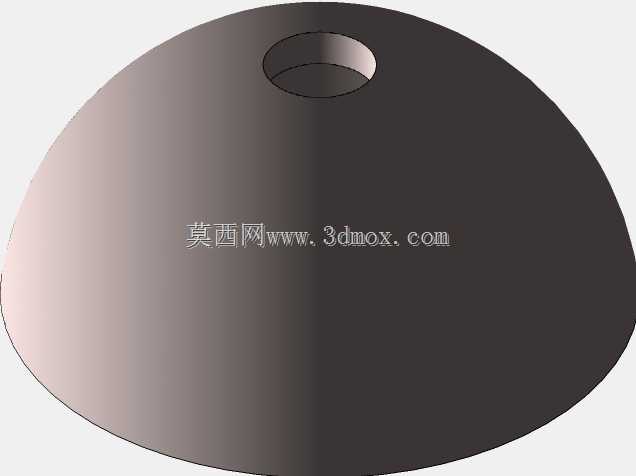

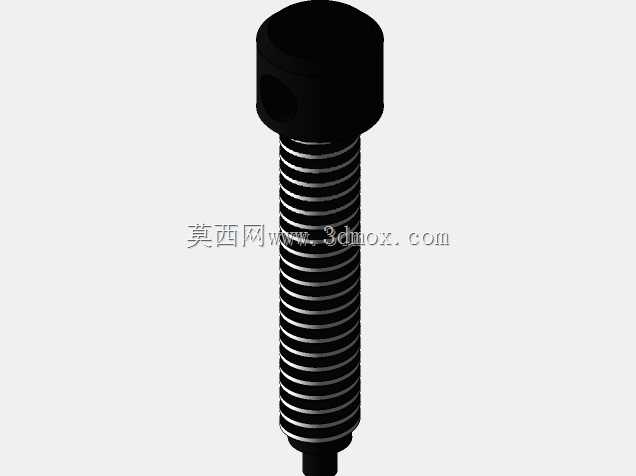

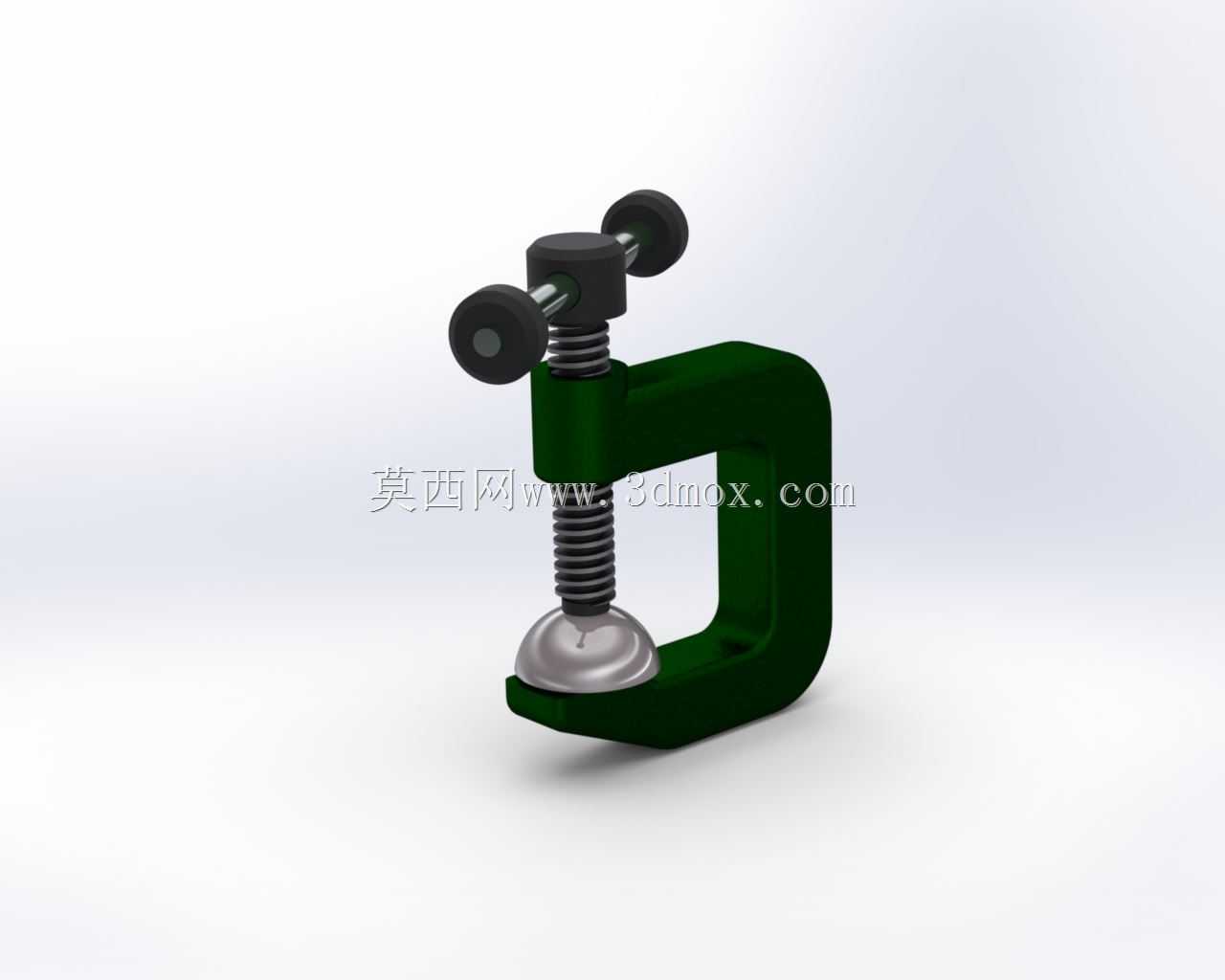

这款G型螺旋夹持结构，是车间现场加工、装配、维修场景中高频使用的手动压紧工装，整体采用C型开口的一体式铸钢架体作为承载主体，架体截面做了等强度过渡设计，在开口根部的应力集中区域做了圆弧倒角加厚处理，避免夹紧受力时出现架体开裂、开口变形超差的问题。架体上部加工有贯通的梯形内螺纹孔，与调节螺杆配合实现夹紧行程的调节，梯形螺纹的自锁特性可以保证夹持过程中不会因为作业振动出现松脱，夹紧力保持稳定。螺杆顶端配置了双横向握柄，握柄表面做了滚花防滑处理，操作人员无需额外工具，徒手转动握柄即可实现快速开合与夹紧施力，握柄与螺杆采用销钉连接，长期使用磨损后可单独更换握柄，降低维护成本。螺杆底端配置了球面压头，压头与螺杆端部为活动铰接结构，夹紧时压头可以自适应贴合被夹持工件的表面，即使工件夹持面存在小角度倾斜，也能保证压头与工件完全贴合，避免局部点接触压伤工件表面，同时保证夹紧力均匀分布，不会出现工件夹持移位的问题。从安装边界来看，这款夹持结构的开口深度与开口行程适配常规厚度的板材、型材夹持需求，既可以在钳工台面上用于工件钻孔、攻丝、修配时的固定，也可以在装配现场用于零部件的临时定位压紧，还能在焊接作业中夹持小型焊接件，控制焊接变形。设计过程中重点平衡了架体刚度与整体重量，架体外侧做了减重凹槽设计，在保证夹紧刚度满足手动施力上限的前提下，尽可能降低整体重量，方便操作人员手持移动、换位使用。螺杆的行程设计预留了足够的调节余量，无需频繁更换垫块即可适配不同厚度的工件夹持，压头的接触端面做了淬火处理，表面硬度达到HRC45以上，长期反复夹紧使用不会出现压痕凹陷、端面变形的问题，延长整体使用寿命。架体的C型开口内侧做了平直度处理，与压头端面保持垂直，保证夹紧时工件受力方向与夹持面垂直，避免出现夹持翘起、侧向滑移的问题。在实际使用场景中，这类夹持结构不需要配套气源、电源等动力源，完全依靠手动操作即可完成夹紧动作，适合无动力配套的野外维修、现场装配、零散加工作业场景，相比大型液压、气动夹紧工装，使用灵活性更高，采购与维护成本更低，是五金工装领域应用范围极广的基础夹持部件。
