WA型轴支架工业机械支撑构件

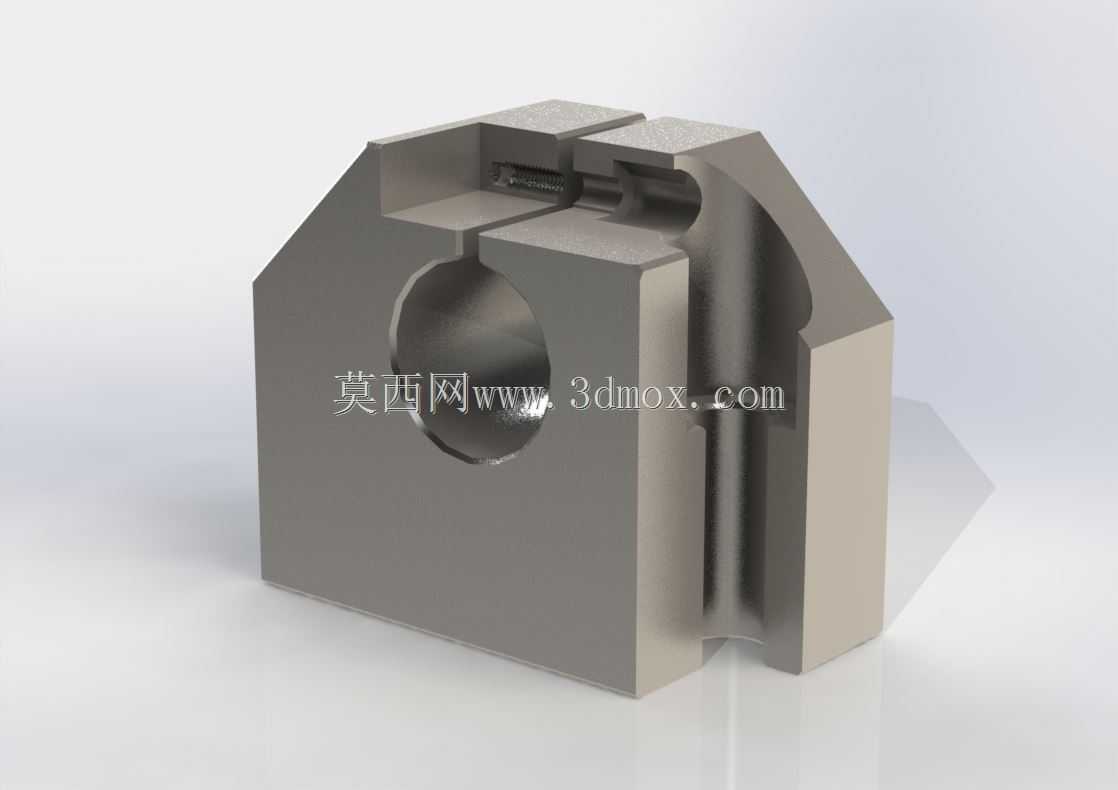

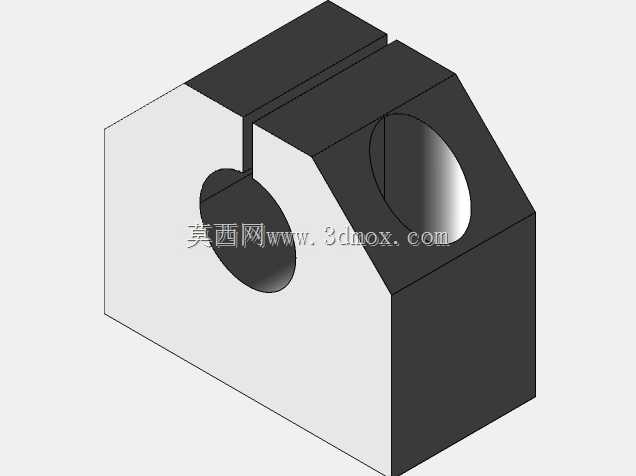

　　在印刷设备、轻工输送设备的轴系排布场景中，这类WA型轴支架是承担径向载荷、固定轴类零件位置的核心支撑构件，区别于一体式轴座，该类支架采用剖分式夹紧结构，安装时无需沿轴端轴向穿装，可直接在轴段任意位置完成固定，大幅降低设备后期维护、轴系调整的拆装工作量，尤其适合排布紧凑、轴上预装多类传动件的设备工位。从结构设计逻辑来看，主体采用六面体基座加顶部剖分夹槽的构型，基座底部为平整安装面，可通过螺栓直接固定在设备型材框架或安装基板上，安装面的平面度公差控制在IT7级，保证安装后支架无倾斜偏移，避免轴系运行时产生附加弯矩。中间的轴孔为核心配合面，根据适配轴径的不同设置多档尺寸规格，孔壁表面粗糙度控制在Ra1.6，既保证与轴类零件的配合精度，

　　又减少长期运行的接触磨损。顶部的剖分槽通过夹紧螺栓的预紧力实现轴的抱紧固定，相比顶丝固定方式，夹紧接触面积更大，抱紧力分布更均匀，不会在轴表面产生局部压痕，也能承受更大的轴向窜动载荷与径向冲击载荷，在设备启停、负载波动的工况下依然能保持轴的位置精度。支架侧面的斜切构型并非单纯的减重设计，实际是为了避让相邻工位的传动轮、传感器安装座等周边构件，在保证自身结构强度的前提下压缩安装占用空间，适配设备内部紧凑的排布要求。从安装边界来看，基座的安装孔位采用对称排布设计，不同尺寸规格的同系列支架，安装孔距遵循统一的模数标准，设备设计阶段可提前预留通用安装位，后期更换不同轴径规格的支架时无需重新加工安装基板，大幅提升设备的模块化适配能力。

　　这类支架的加工多采用CNC铣削成型，毛坯选用高强度铝合金或45号钢，根据使用场景的载荷需求选择对应材质，铝合金材质多用于载荷较小、对设备重量有要求的轻工设备工位，钢制材质则用于重载、有冲击载荷的传动工位，两种材质的支架安装尺寸完全互换，方便设计人员根据工况灵活选型。在实际装配过程中，夹紧螺栓的预紧力矩需要严格控制，力矩过小会导致轴运行时出现打滑偏移，力矩过大则会导致轴孔变形，抱紧力不均反而加剧轴的磨损，设计时也会在夹槽位置预留微小的变形间隙，保证螺栓预紧时夹槽均匀收缩，轴孔保持正圆形态，避免轴承受附加的径向力。
