手动省力型端子压接钳结构设计

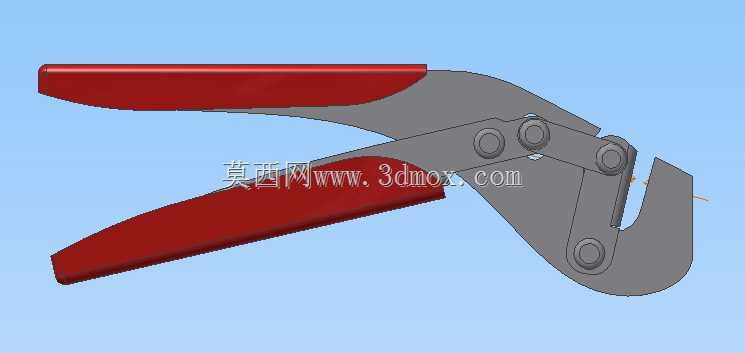

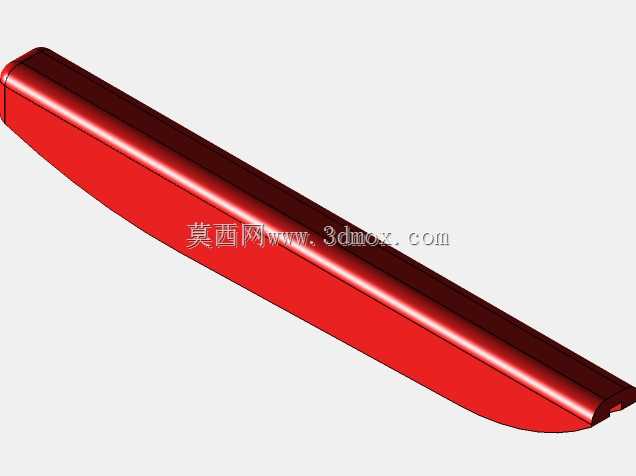

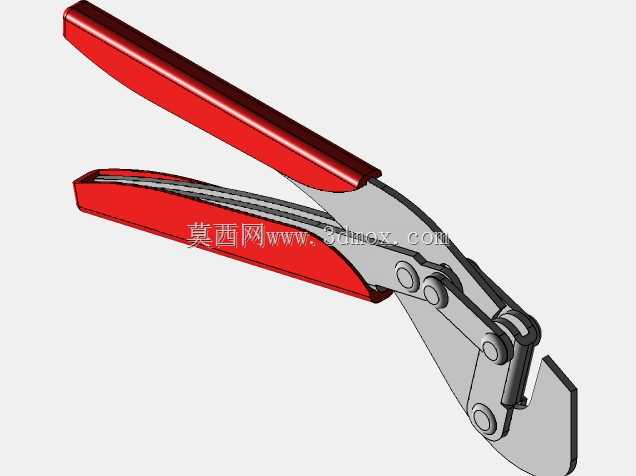

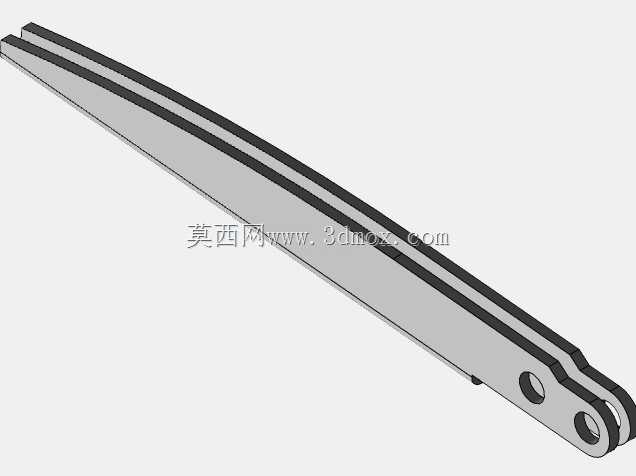

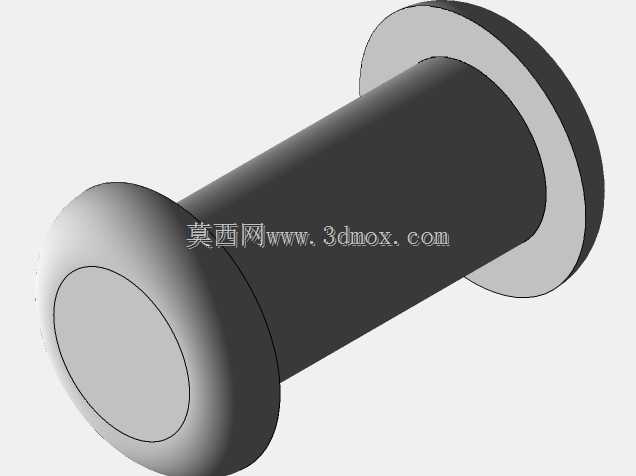

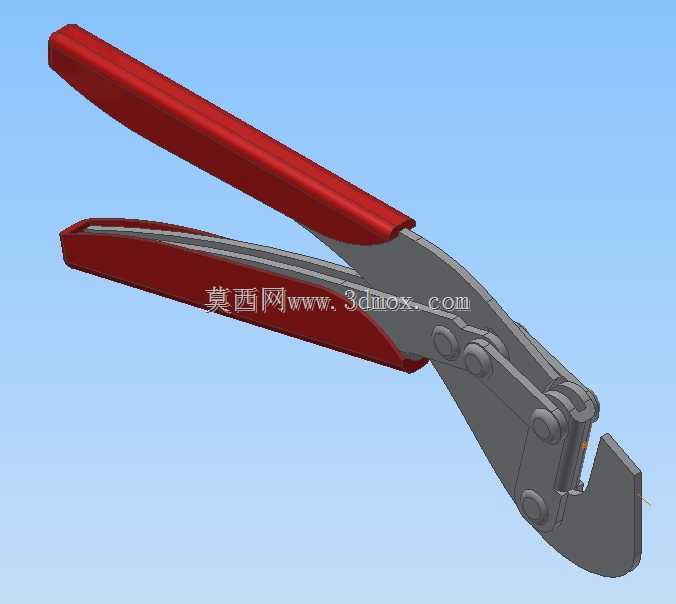

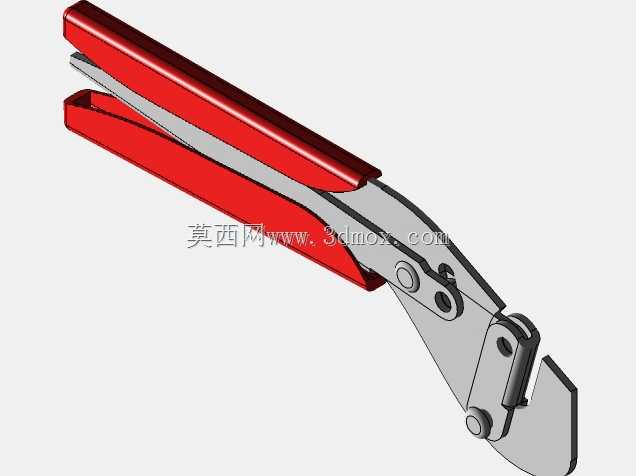

这款压接工具主要面向线束加工、电气装配、设备维保等场景的端子压接作业，在低压电控柜布线、家电线束组装、汽车低压线路接驳、现场维修补线等工况下都能适配，相比普通尖嘴钳、斜口钳的临时压接，能保证端子与导线结合处的拉拔力达标，避免接触电阻过大引发的线路发热、松脱故障。从结构设计来看，这款工具采用了多连杆增力机构，并非普通钳类的单支点杠杆结构，通过多组铰接销轴的力臂传递，能在手柄端施加较小握力的情况下，在压接工位输出数倍于普通钳具的压合力，实际作业时操作人员无需施加过大握力即可完成不同线径端子的压接，长时间重复作业也能降低手部疲劳感。手柄部分采用包覆式防滑结构，握持区域贴合人手握持的自然弧度，作业时不易打滑，即使戴薄劳保手套操作也能稳定施力。钳头的压接工位做了定位槽设计，压接时端子能卡在对应槽位内，避免压接过程中端子偏移导致的压接偏斜、压接不到位问题，压接成型后的端子变形均匀，导线铜丝与端子内壁贴合紧密，能满足常规电气连接的导通与力学性能要求。设计过程中对各铰接点的间隙做了合理控制，既保证活动部件开合顺畅无卡滞，又避免间隙过大导致的压接位置偏移，钳头部分采用高强度钢材结构，能承受反复压接的冲击力，长期使用不易出现变形、刃口崩缺问题。从安装与使用边界来看，这款手动工具无需外接动力源，也不需要额外安装固定，操作人员手持即可完成作业，整体长度适配单手握持操作，在狭小的电控箱内部、设备布线间隙等受限空间内也能灵活操作，不会因为工具尺寸过大无法伸入作业区域。针对不同线径的压接需求，钳头的压接槽做了梯度尺寸设计，能覆盖常规小线径导线的冷压端子压接需求，作业时只需根据导线线径选择对应槽位，放入端子与导线后握合手柄即可完成压接，不需要额外调整参数，对现场作业人员的技能要求较低，即使是入门级的装配人员也能快速上手操作，压接质量一致性较好，不会因为操作人员的力度差异出现明显的压接质量波动。工具的开合行程做了限位设计，握合到额定行程后即可达到额定压接力，避免过度施力导致端子被压裂或者导线被压断，同时连杆机构的死点设计能保证压接到位后自动锁止，直到压接完成后才会解锁张开，避免压接过程中钳口回弹影响压接质量。
