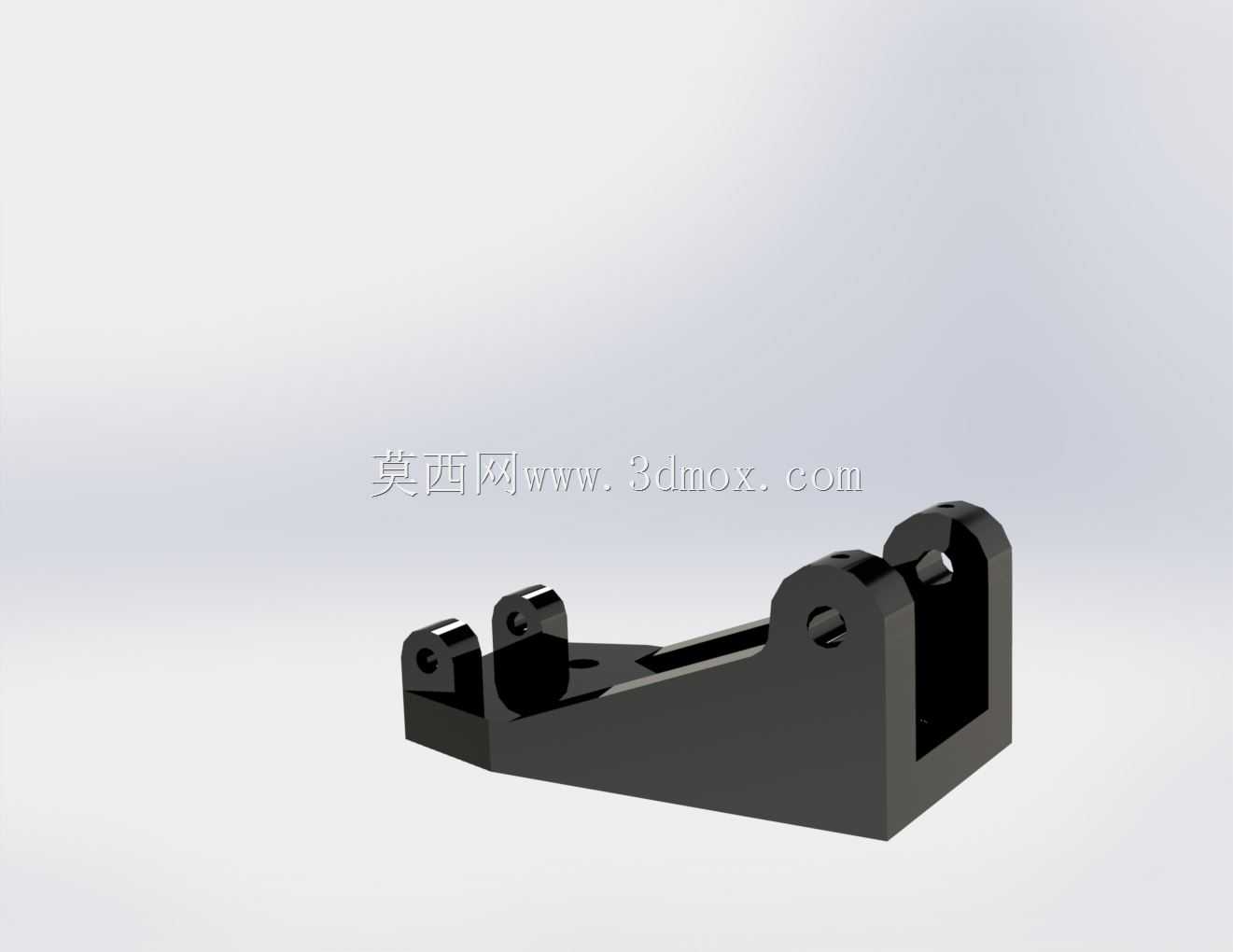

CSWP认证考核用斜置式气缸安装支座

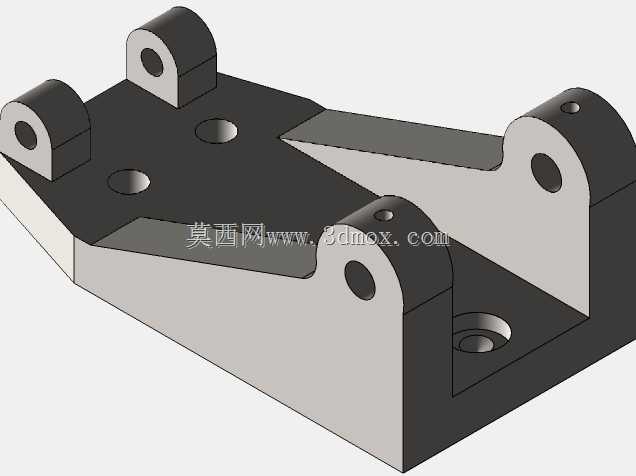

这款气缸安装支座是气动执行元件配套的核心承载构件，主要应用在自动化生产线的气动工位、小型专机的气缸固定场景中，承担气缸本体定位、负载传导、动作轨迹约束的作用，尤其适配CSWP技能考核中对零件建模、装配配合、工程图生成的全流程考核要求，也可直接用于小型气动推料、压紧、顶升机构的实际安装场景。从结构设计逻辑来看，支座采用斜置式承托布局，主体为一体化铣削成型的箱式承托结构，底部为平整安装基面，可直接贴合设备安装板通过螺栓完成固定，基面预留的安装孔位采用沉孔设计，避免螺栓头突出影响安装平面度，同时保证连接强度满足气缸往复动作的冲击载荷要求。支座上端设置两组同轴铰接耳座，耳座内孔为高精度铰制孔设计，用于与气缸尾部的铰接销配合，实现气缸的摆动自由度释放，适配气缸动作过程中的角度偏移需求，避免刚性连接导致的杆端别劲、密封件过早磨损问题；耳座外侧设置加厚凸台，提升铰接部位的抗剪切能力，应对气缸高频往复动作带来的交变载荷。斜向设置的承托筋板从底部安装基面一直延伸至上端耳座根部，筋板厚度经过载荷校核，在保证整体轻量化的前提下，将气缸动作产生的径向力、轴向推力均匀传导至底部安装面，避免局部应力集中导致的支座变形，筋板与主体连接处采用圆角过渡，减少加工过程中的应力集中，同时降低热处理环节的开裂风险。从安装边界来看，底部安装面的孔位间距符合常规小型气缸的安装尺寸规范，上端铰接孔的中心高度、孔轴间距与常用的笔型气缸、标准小型气缸的尾部安装尺寸匹配，不需要额外加工转接板即可完成装配；支座整体外形无突出尖锐棱角，所有外露边均做了倒角处理，既避免安装过程中划伤操作人员，也减少装配时与周边管线、构件的干涉风险。在实际选型应用中，这类支座可根据气缸缸径、行程、动作负载的不同，调整耳座厚度、筋板高度、安装孔间距参数，当前结构适配缸径20-32mm的铰接安装气缸，可承受最大500N的轴向推力，满足大部分小型自动化工位的使用需求；建模过程中需要重点关注铰接孔的同轴度公差、安装基面的平面度要求、筋板与主体的相贯线处理，这些也是CSWP考核中重点考察的建模细节，直接影响后续装配配合的精度与工程图标注的规范性。
