十二毫米行程弹簧缓冲升降支撑结构

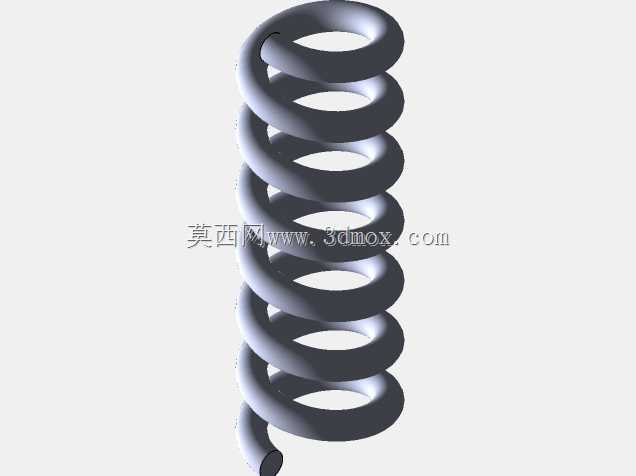

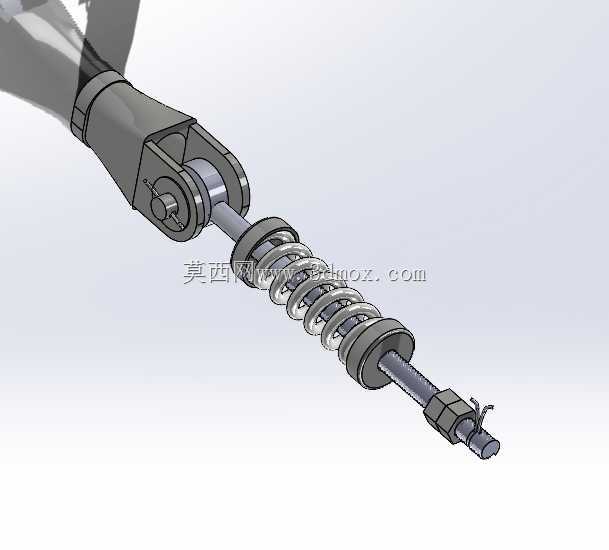

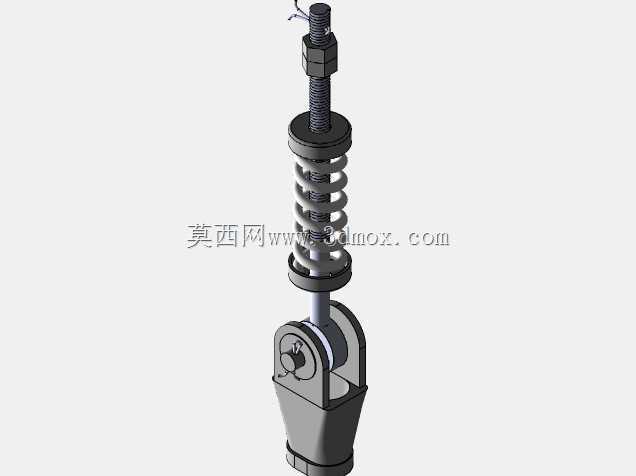

　　这套十二毫米行程的升降支撑结构，核心采用同轴弹簧与杆系配合的布局，在狭小安装空间内实现短行程的弹性支撑与位置微调，杆端叉形铰接结构可直接对接设备端的销轴安装位，无需额外加工转接支座。从实际工况来看，这类结构常嵌入电梯门机的联动机构、小型自动化产线的定位托举工位，或是检测设备里的传感器高度调节组件中，用来抵消装配公差、吸收运行过程中的小幅振动，避免硬接触带来的部件磕碰与定位偏差。设计阶段优先锁定了十二毫米的有效升降行程，这个数值既覆盖了多数轻载工位的调节余量，也不会因弹簧过长导致侧向失稳；杆身的光轴段与弹簧内径保持小间隙配合，弹簧两端分别抵靠轴肩与端部锁紧块，预紧力可通过末端的锁紧螺母微调，适配不同负载下的支撑刚度需求。

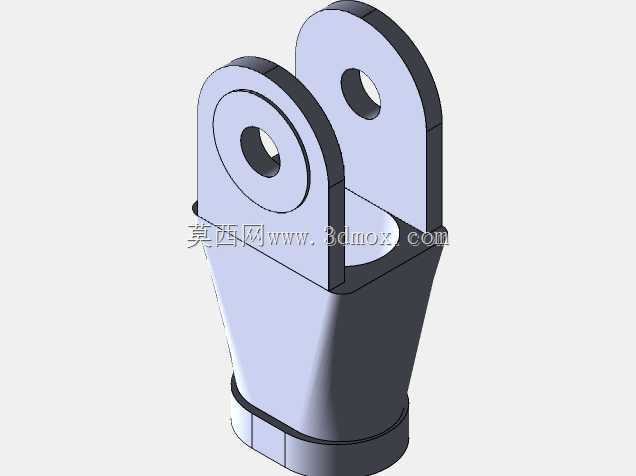

　　端部的叉形接头自带销轴孔，安装时只需将对接端插入叉口、穿入销轴即可完成铰接，允许支撑端在小角度范围内摆动，补偿安装面的平行度误差，不会因别劲造成杆身弯曲或弹簧卡滞。整体结构沿杆身轴向排布，径向占用尺寸紧凑，可直接嵌入直径二十余毫米的安装孔或狭长的机构空腔内，不需要额外预留大尺寸安装平面；杆端的螺纹锁紧段还可根据实际安装深度调整旋入长度，适配不同厚度的安装板。从受力逻辑上，轴向负载直接沿杆身传递至弹簧，弹簧压缩过程中提供线性变化的反力，行程末端由轴肩硬限位兜底，避免弹簧被压并失效；铰接端的转动自由度释放了非轴向的附加力矩，让整个支撑件只承受轴向载荷，大幅降低杆身的弯曲疲劳风险。建模过程中完整还原了弹簧的有效圈数、端部并紧结构，

　　以及铰接处的销轴配合间隙，可直接用于机构运动仿真，验证十二毫米行程内的弹簧压缩量、支撑力变化曲线，也能提前排查摆动过程中与周边部件的干涉问题。对于需要短行程弹性支撑、且安装空间受限的工位，这套结构无需额外配置导向组件，自身杆轴与弹簧的配合即可完成导向，零件数量少，装配维护时只需拆解端部销轴与锁紧螺母，即可更换弹簧或调整预紧力，适配多批次小批量的设备定制需求。
