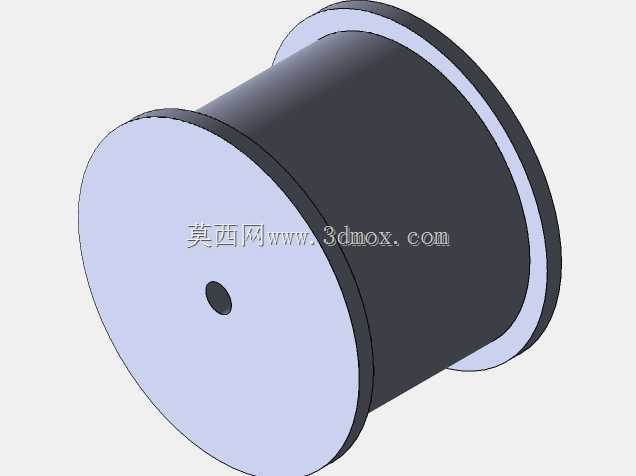

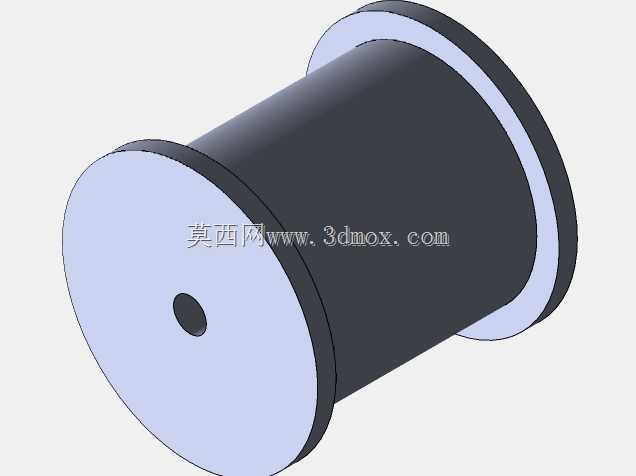

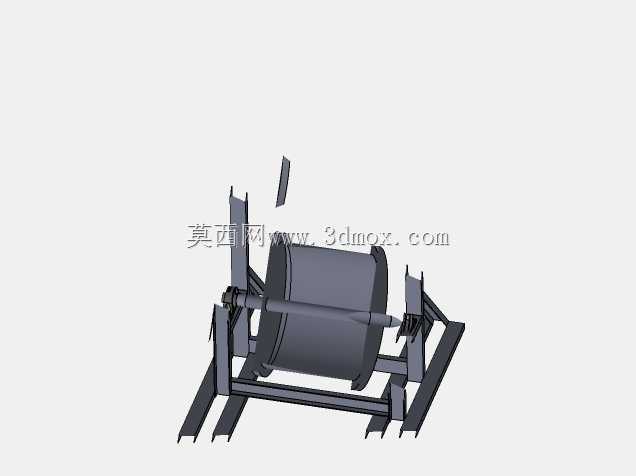

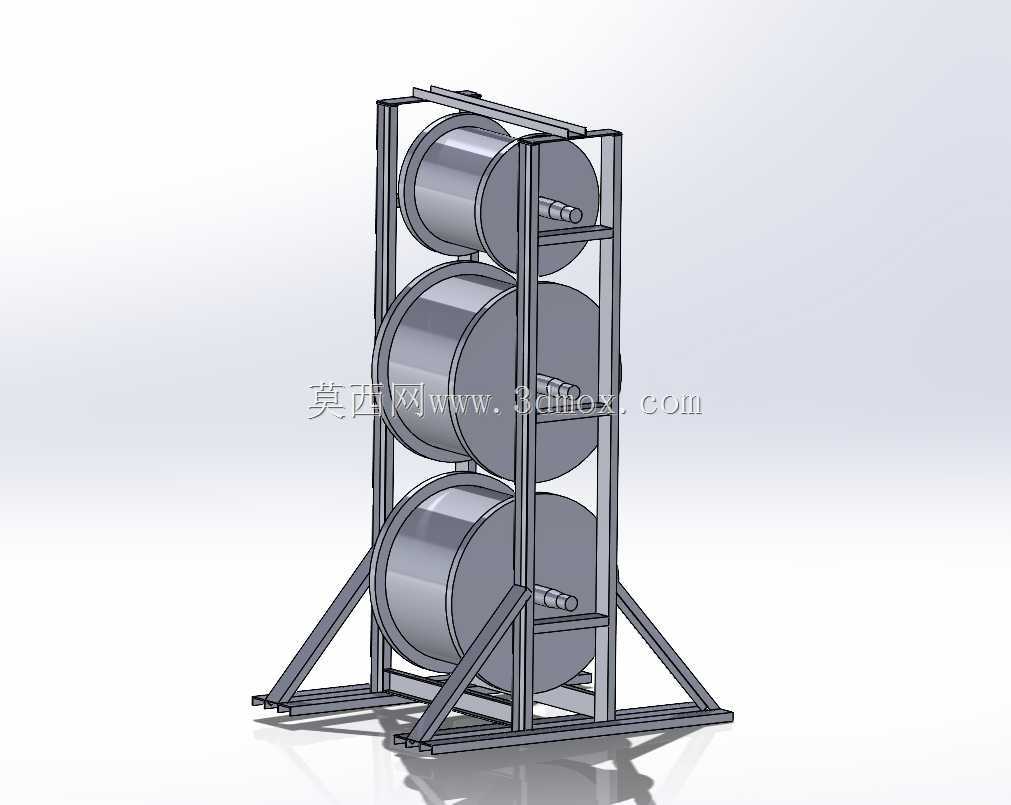

带中心通孔的筒状法兰式机械构件

　　该构件呈现典型的两端带凸缘、中部为圆柱筒体的结构形态，其中一端面中心开设小孔，整体轮廓规整，适合在需要周向定位、端面贴合或轴向穿线/穿轴的装配场合使用。从工程应用看，这类结构常出现在传感器安装座、小型支撑筒、隔套、连接座以及轻量化机架的局部节点中：两端凸缘可提供更大的接触面积，用于压紧、密封或分散紧固件载荷；中部筒体承担轴向间距保持与径向支撑作用；中心孔则可用于介质通过、线缆穿越、定位销配合或与小直径轴段形成间隙配合。

　　设计时需要重点控制三部分边界。其一是外圆与两端法兰外圆的同轴度，若该件需要嵌入腔体或与旋转件配合，同轴度偏差会直接造成偏心、卡滞或密封不均。其二是两端面的平行度及端面与轴线的垂直度，凸缘端面往往承担贴合基准作用，平面度不足会在螺栓锁紧后引入附加弯矩，长期运行时容易使连接松动或使相邻薄壁件变形。其三是中心孔的尺寸链关系，小孔若用于穿轴或走线，应预留合理间隙；若用于定位，则需按配合等级选择公差，并在孔口设置倒角以去除毛刺、引导装配。

　　从建模思路看，优先以回转体方式建立主体，再通过端面草图确定中心孔位置，能够保证几何关系清晰。法兰边缘可根据实际需要增加倒角或圆角：倒角便于装配导入，圆角则可降低应力集中。若后续用于减重，可在非贴合区域考虑均匀分布的镂空，但必须避开螺栓压紧区和密封面，并校核筒壁刚度，避免在夹紧力作用下出现失稳或端面翘曲。

　　安装边界方面，筒体长度决定了被连接件之间的轴向跨距，法兰外径决定了可布置紧固件的空间范围，中心孔直径则限制了穿过件的最大尺寸。选型或复刻时，应先确认安装腔体内径、法兰贴合面直径、紧固件分布圆以及轴向可用空间，再反推壁厚和凸缘厚度。对于承受侧向力的工况，筒壁不宜过薄；对于仅作间隔和防护的场景，则可在满足刚性的前提下适当减重。整体而言，该结构把定位、支撑、贯通和端面连接集中在同一回转件上，几何简洁、加工与装配逻辑明确，适合作为机电设备中的基础连接部件进行细化设计。
