电梯曳引轮式轨道传动轮结构

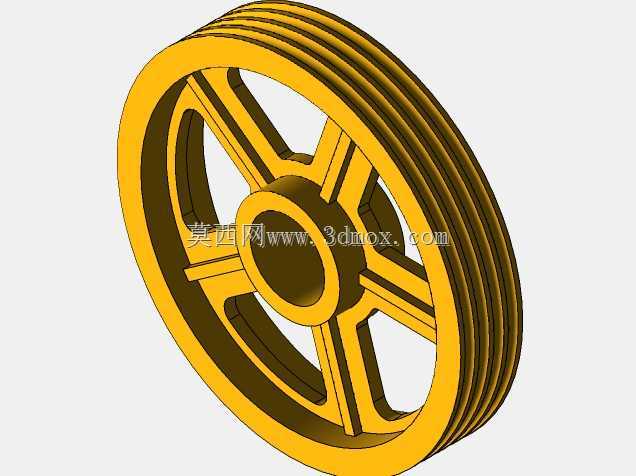

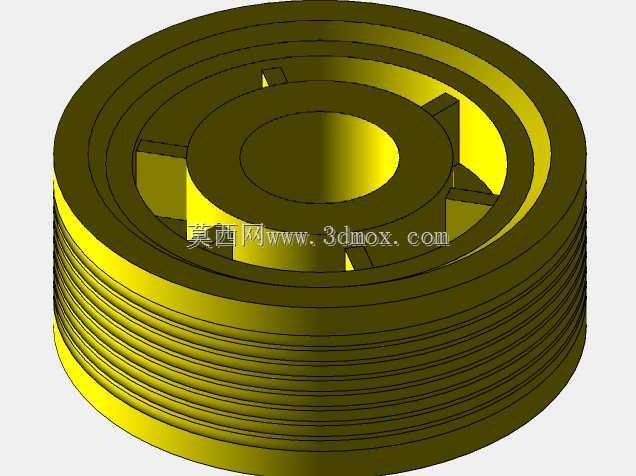

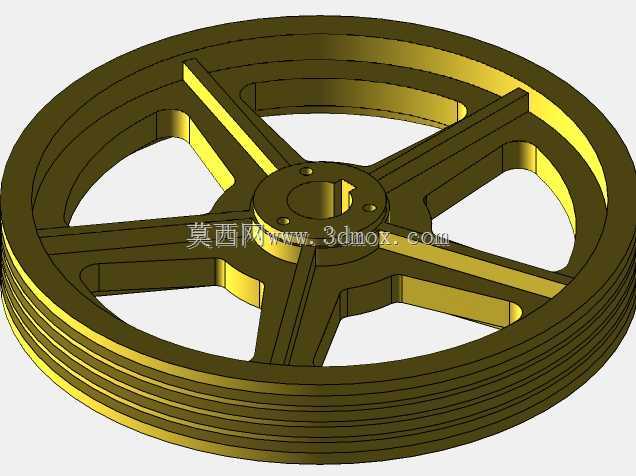

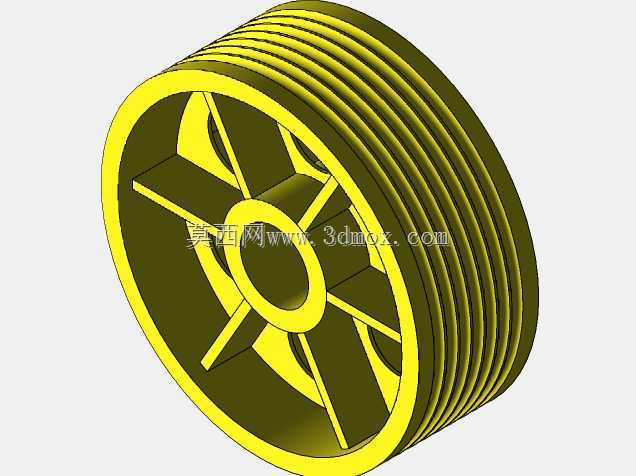

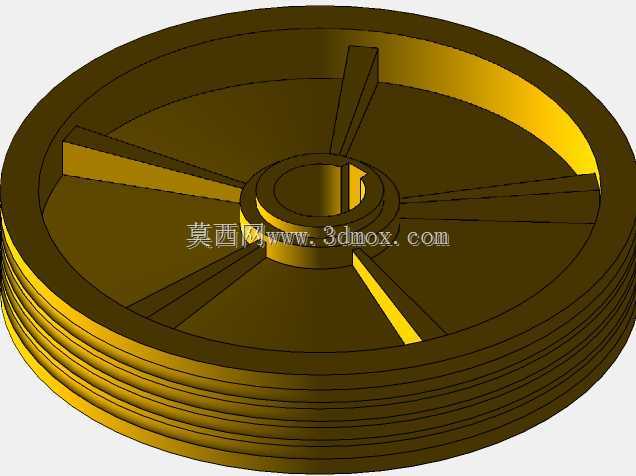

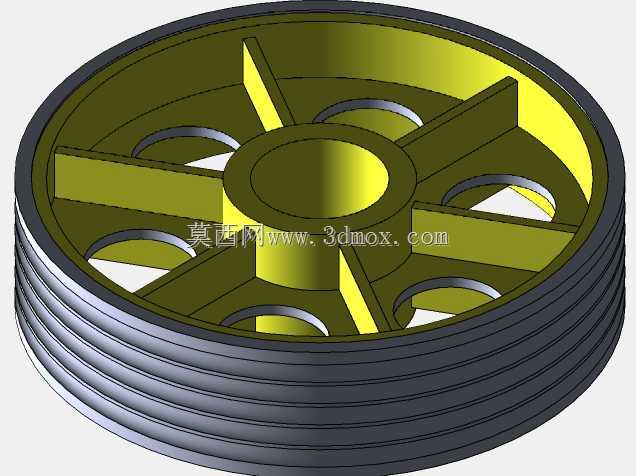

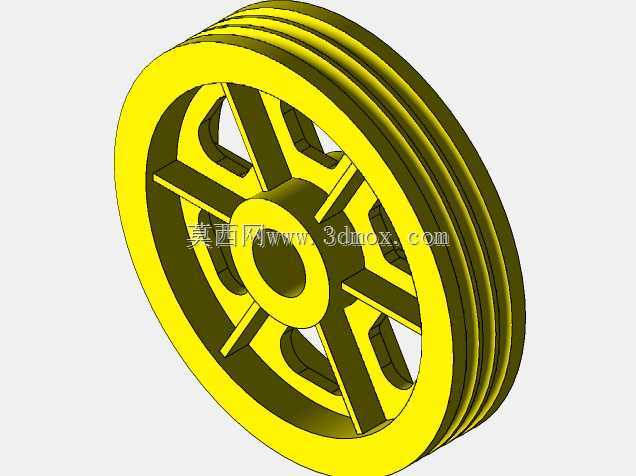

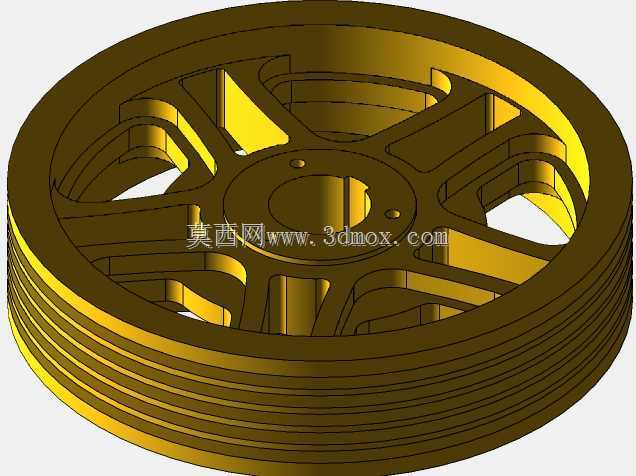

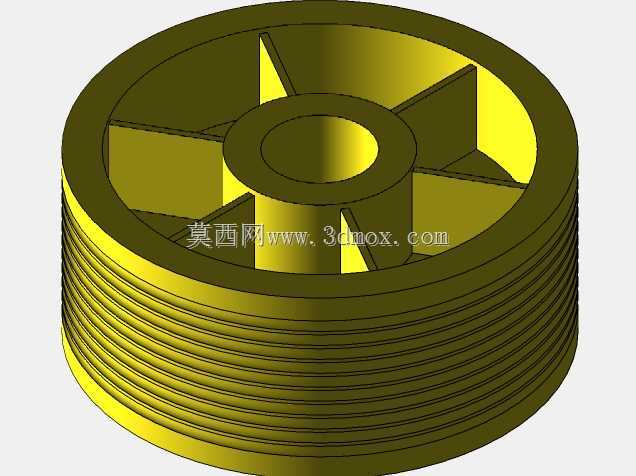

　　该零件为电梯轨道系统中的轮式传动构件，整体呈短圆柱回转体结构，外圆柱面加工有多道平行环槽，用于与轨道缆索或摩擦带形成稳定接触。轮体内部采用十字辐板支撑，中心设置带通孔的轮毂，既保证周向定位，也为轴系连接预留安装空间。辐板将内腔划分为四个扇形区域，在满足刚度的同时减少材料堆积，降低铸件或机加工件的整体重量。从实际使用场景看，这类轮体常见于电梯导向、牵引或辅助输送部位，工作时需要承受缆索张紧力、径向压力以及启停过程中的交变载荷。外圆环槽的作用在于约束缆索走向，避免运行中出现跑偏、跳绳或局部偏磨；槽距和槽深按接触件直径匹配，保证接触面均匀贴合。中心孔与轴配合后，可通过键、紧固件或压装方式传递扭矩，端面则可作为轴承、挡圈或端盖的安装基准。

　　设计时优先考虑受力路径：外部载荷经环槽传入轮缘，再通过十字辐板传递至轮毂，最后集中到中心轴。轮缘厚度需要满足环槽加工后的剩余强度，辐板与轮缘、轮毂交接处应保留合理圆角，以降低应力集中。对于铸造毛坯，内腔扇形结构有利于减少厚大截面，避免缩松；对于机加工件，则可在保证同轴度的前提下减轻转动惯量，使启停更平稳。安装边界方面，外径决定与轨道或缆索的包覆范围，轴向宽度决定接触长度和允许的安装偏差，中心孔尺寸决定适配轴径。端面应预留压紧或定位空间，外圆各环槽需与中心孔保持同轴，否则运转时会产生周期性跳动，加速缆索磨损。该结构兼顾承载、导向和轻量化，适合在空间受限但需要稳定摩擦传动的电梯轨道部件中使用。
