电梯层门传动机械结构设计

该结构为电梯层门配套的传动承载装置，主要应用于各类垂直升降电梯的候梯厅层门部位，承担层门的启闭导向、动力传递与行程限位功能，是电梯门系统中保障厅门平稳开关、锁止可靠的核心机械构件。从实际应用场景来看，这类装置直接安装在电梯井道外侧的层门上方门头区域，日常运行中需要承受层门门扇的自重载荷，同时传递门机输出的往复动力，带动两侧门扇完成同步反向的启闭动作，其运行稳定性直接影响电梯开关门的平顺性与乘客候梯体验，也关系到层门闭锁的安全可靠性。

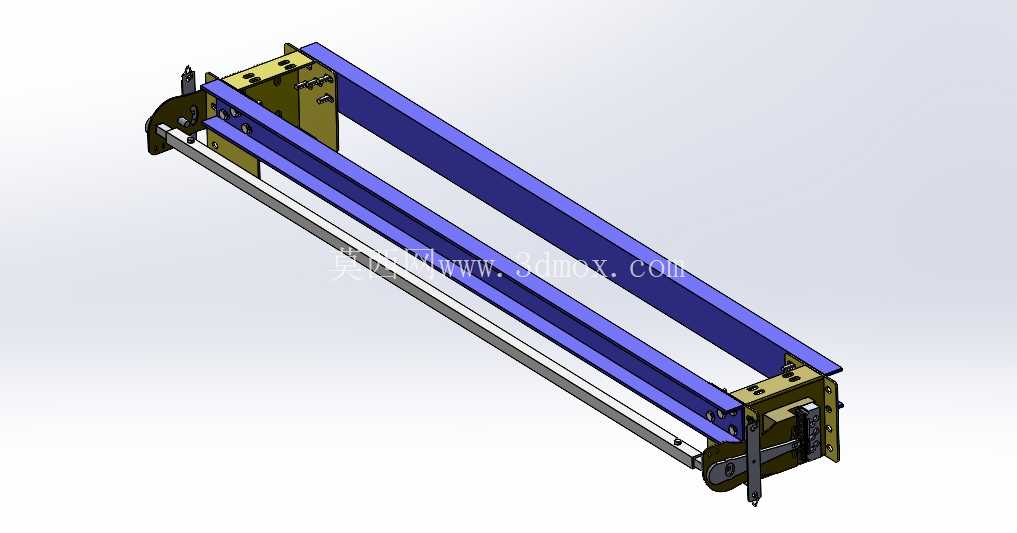

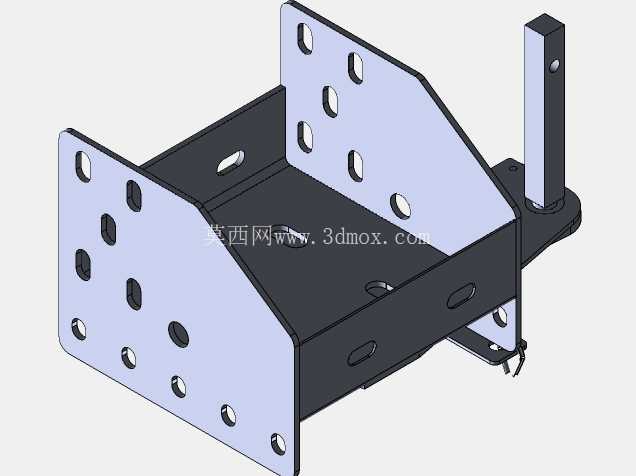

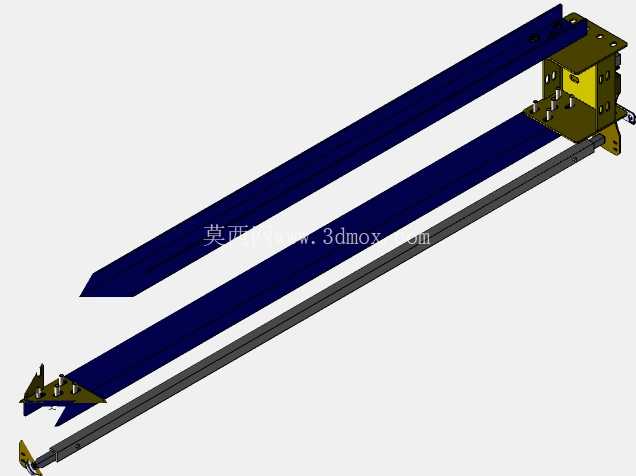

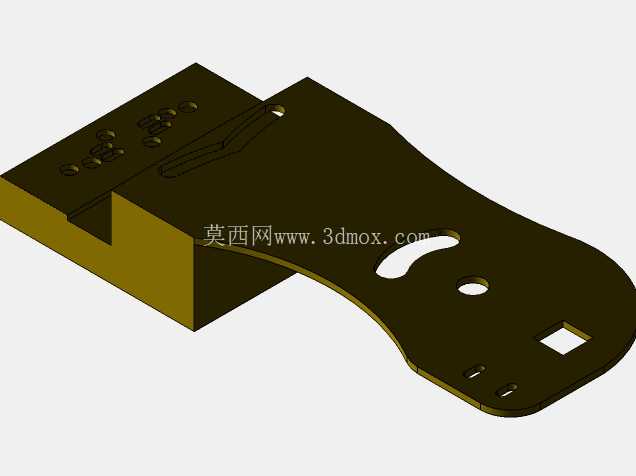

从功能特性上看，该结构采用双平行梁式承载框架作为主体支撑，两根平行布置的长型材构件作为门扇滑动的导向承载基础，框架两端配置带传动轮与锁止组件的安装端座，一端用于衔接门机动力输出轴，通过同步带或连杆机构将动力传递至门扇挂板，另一端配置张紧调节结构，可对传动件的张紧度进行微调，避免长期运行后传动松弛导致的开关门卡顿、到位不准问题。框架上集成的滑动导轨面经过平整度校准，门扇挂板通过滑动组件嵌套在导轨上，可沿导轨长度方向做直线往复运动，两端的限位结构可精准控制门扇的开合行程，避免门扇超程脱轨或闭合不到位。两侧端座上预留的锁止机构安装位，可配套层门锁钩组件，当门扇完全闭合时，锁钩可自动卡入锁座，实现层门的机械锁止，只有当轿厢到达该层时，门刀带动锁钩解锁才能开启层门，符合电梯安全规范的强制要求。

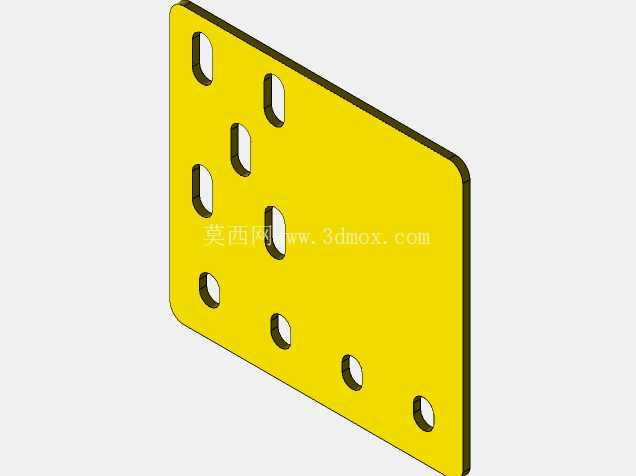

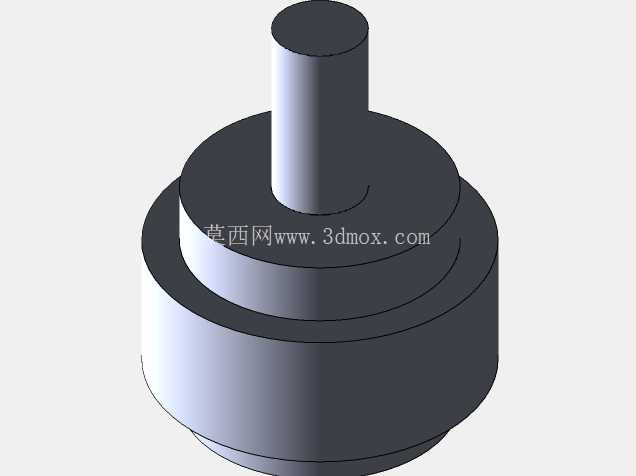

设计思路上，该结构优先考虑了安装适配性与运行可靠性，整体采用长条形对称布局，可根据不同层门的开门宽度调整框架长度，适配800mm、900mm、1000mm等多种常见的电梯层门净开门尺寸。框架主体采用型材拼接结构，在保证整体结构刚性的同时降低了整体自重，减少门头部位的载荷负担，两端的安装座采用加厚板材加工，预留多组安装孔位，可直接通过螺栓固定在层门门头的土建预埋板或金属支架上，安装时无需对主体结构进行二次焊接加工，降低现场安装的作业难度。传动部位的轮系组件均配置自润滑轴承，长期运行无需频繁加注润滑脂，减少后期运维的工作量，导轨滑动面设计有防尘挡边结构，可减少井道内飘落的灰尘、杂物进入滑动副，避免滑动卡滞问题。

从安装边界与尺寸适配来看，该结构的整体宽度与层门开门宽度匹配，框架厚度方向控制在较小尺寸范围内，可适配多数电梯门头的预留安装空间，不会占用过多井道顶部的冗余空间，对于顶层高度较小的低层建筑电梯也有较好的适配性。两端安装座的孔位采用标准化间距设计，可兼容市面上多数主流品牌的层门门机安装尺寸，在旧梯层门改造项目中，可直接替换原有老化的传动框架，无需对门头安装基础进行大规模改造，降低改造成本与施工周期。结构上所有外露的运动部件均设计有防护盖板安装位，安装完成后可加装金属防护盖板，避免运动部件外露引发的安全隐患，同时也能减少井道坠物卡入传动结构的风险。

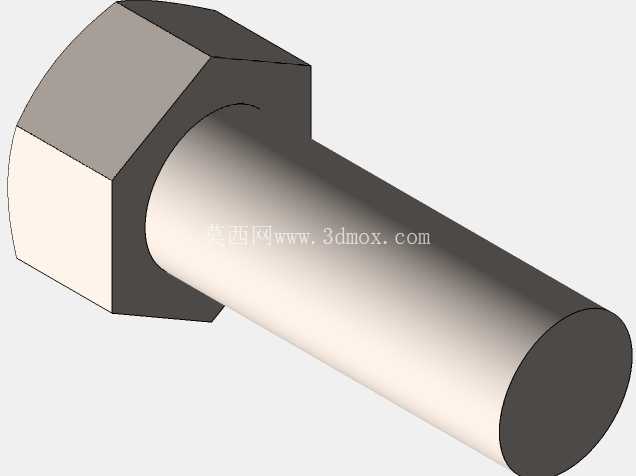

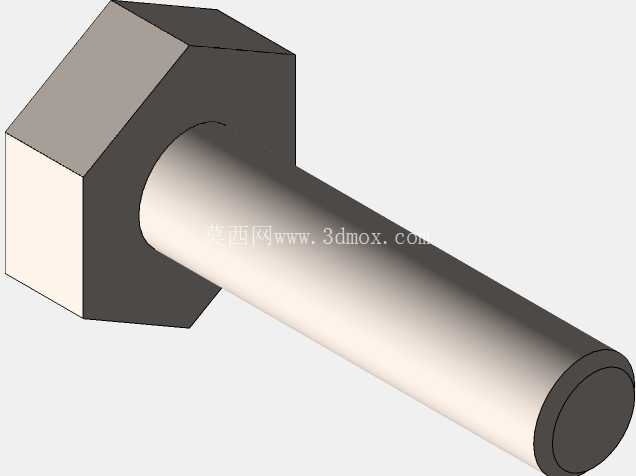

在实际运行工况下，该结构需要承受每天上百次甚至数百次的往复启闭动作，因此在结构强度设计上，对框架的抗弯挠度做了针对性校核，在满载荷门扇悬挂状态下，框架中部的最大挠度控制在允许范围内，避免长期往复运行后框架出现弯曲变形，导致门扇下沉、开关门摩擦异响问题。传动连接部位的紧固件均采用防松设计，避免电梯运行过程中的振动导致螺栓松动，保障长期运行的结构稳定性。
