电梯层门传动机构装配结构

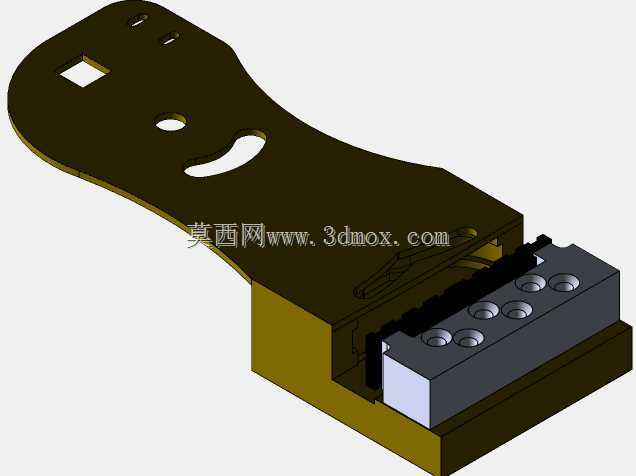

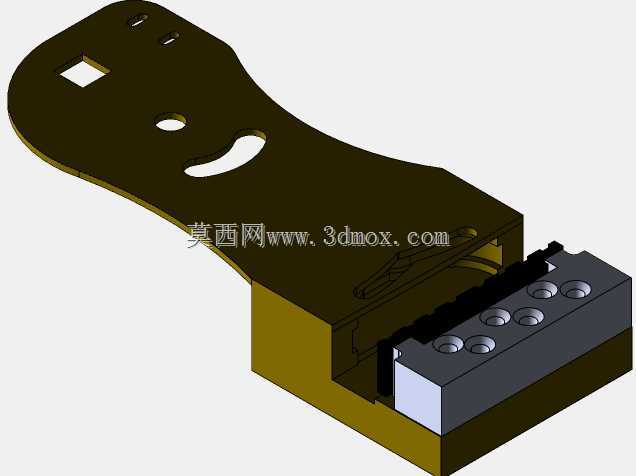

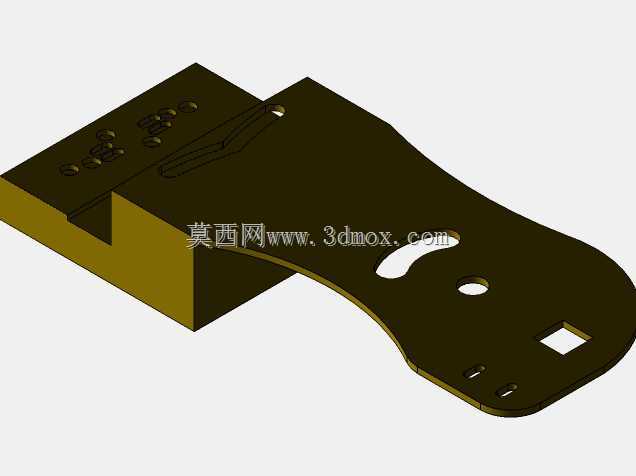

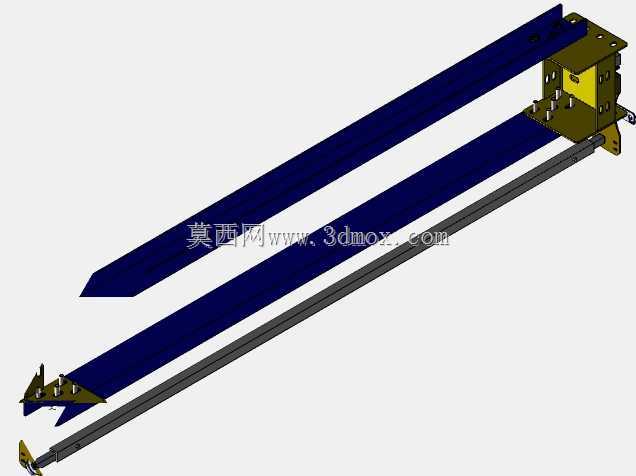

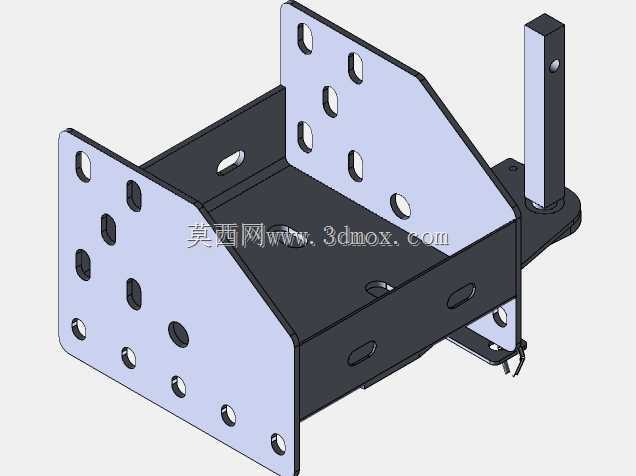

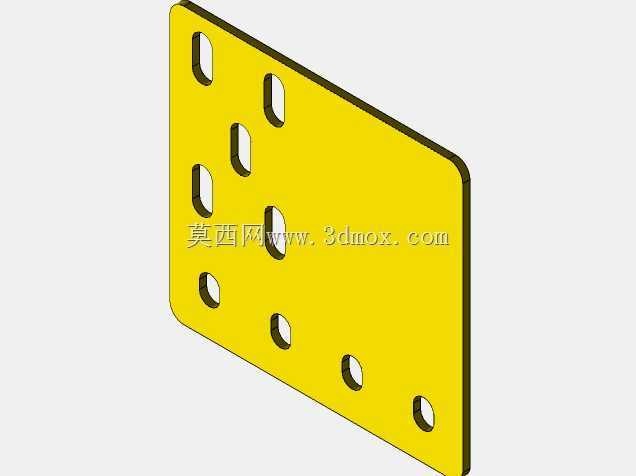

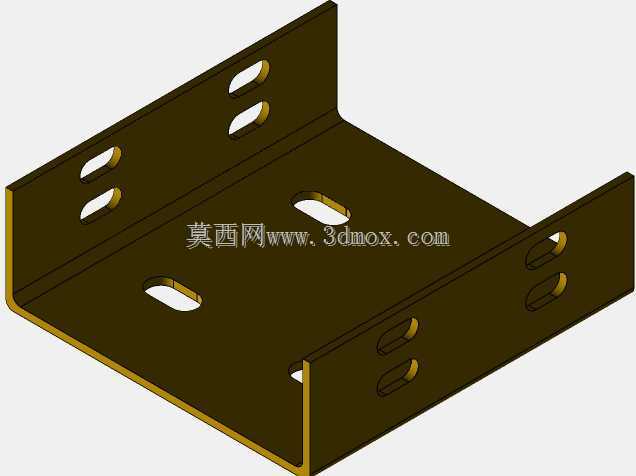

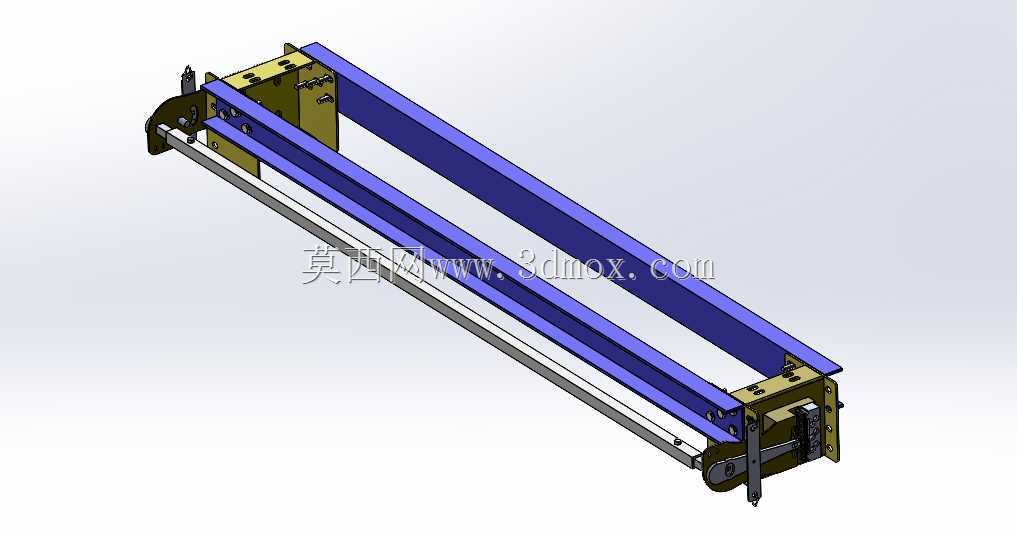

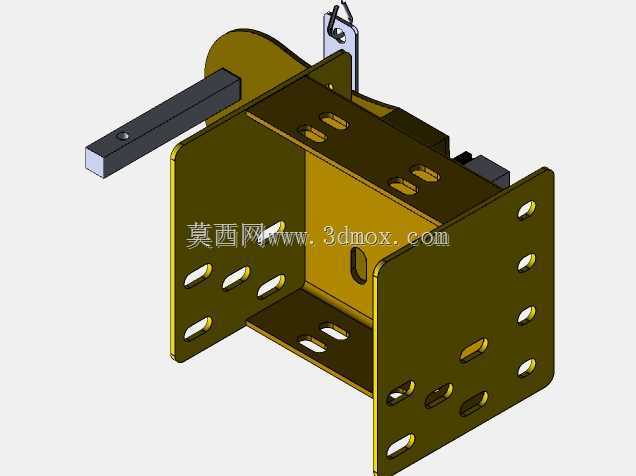

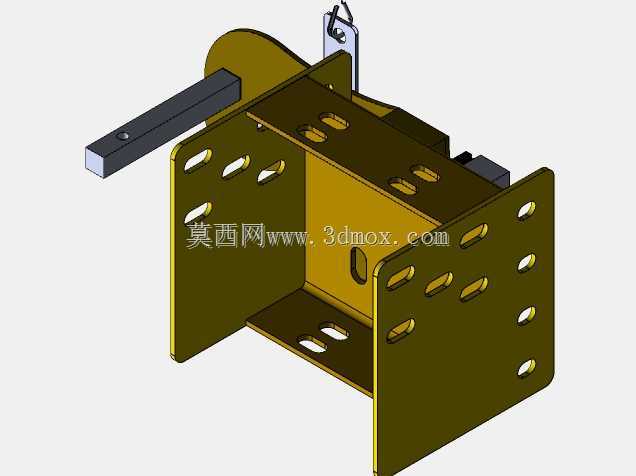

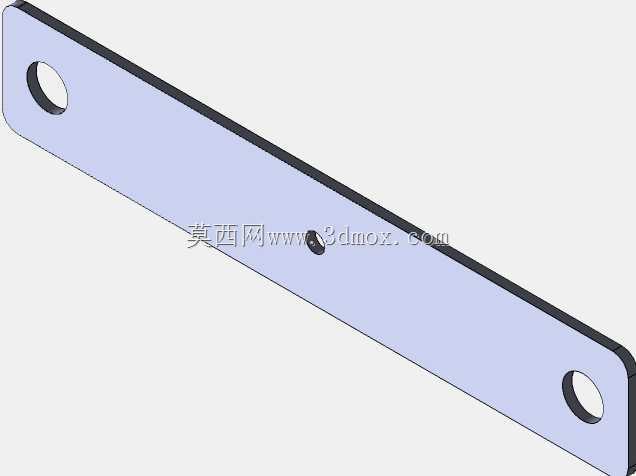

　　这套层门传动总成的建模逻辑，完全围绕电梯井道侧的安装工况展开，没有做多余的装饰性结构。两侧的端板承担整个门体的承重与定位，中间两根平行的长梁作为主承载框架，既给门挂板提供直线运动的导向基准，也把开门机的驱动力均匀传递到两扇门扇上，避免单侧受力导致的门体跑偏。从安装边界来看，整体呈长条形扁平布局，厚度方向控制得很紧凑，适配绝大多数住宅、商用电梯的层门门头预留空间，不需要额外切割井道内壁或者改动呼梯面板的预埋位置。端板上的安装孔位做了长圆槽设计，现场安装时可以微调整个门头的水平度与前后位置，补偿土建施工时门洞的尺寸偏差，这一点在旧梯改造项目里尤其实用，不用重新打孔破坏门头过梁。门挂板部分和导轨的配合面预留了合理的间隙，

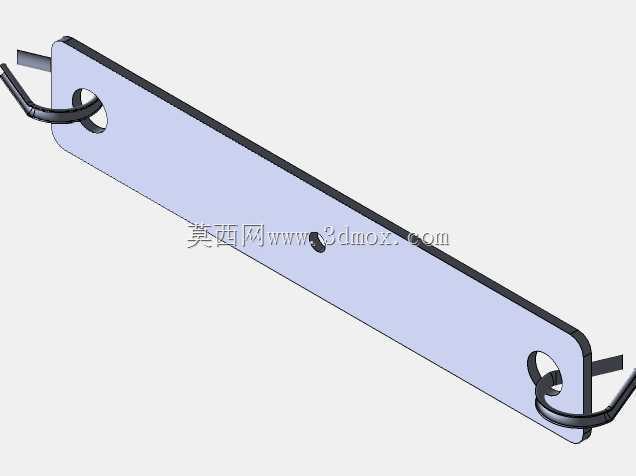

　　既保证滑动顺畅无卡滞，又不会因为间隙过大出现门扇晃动，下端的联动钢丝绳同步机构，能强制两扇门保持反向同速运动，不会出现一扇门快一扇门慢的错位情况，也避免了关门过程中门扇夹人的风险。设计时还在两端预留了门锁、限位开关的安装位，所有电气元件的走线都可以沿着主梁内侧的空腔布置，不会外露被门体运动剐蹭。整个结构没有采用复杂的异形零件，主梁用标准型材加工，端板、挂板都是常规钣金折弯件，加工难度低，后期维护更换配件也很方便。做三维建模的时候，所有运动副都按照实际装配关系做了约束，可以直接模拟开关门的全行程动作，检查门体在全开、全关位置有没有和周边部件发生干涉，也能验证门锁啮合深度是否符合安全规范要求，不用等做出物理样机再排查结构问题。
