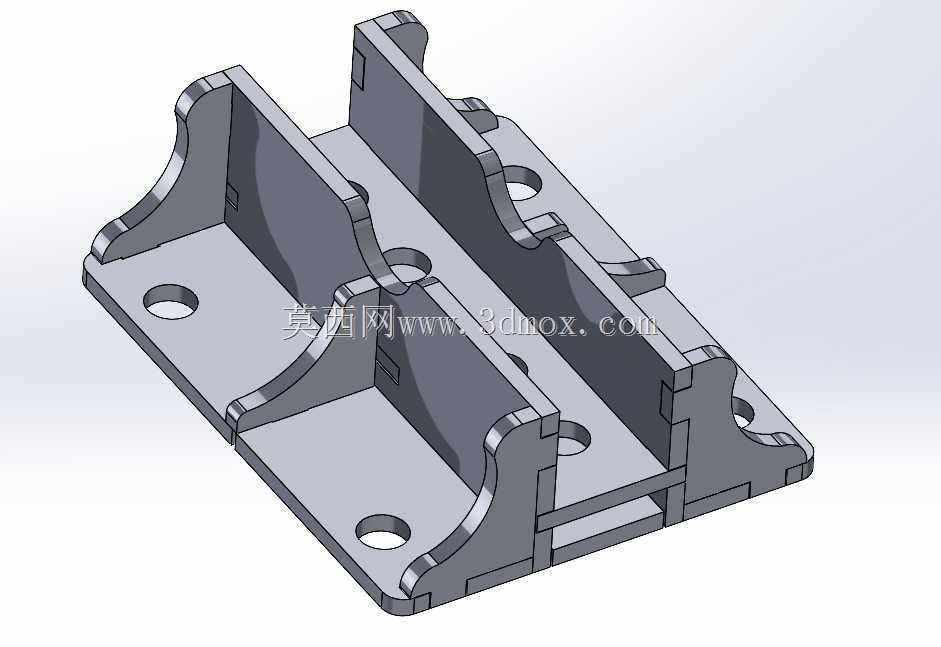

双工位立式法兰安装基座结构

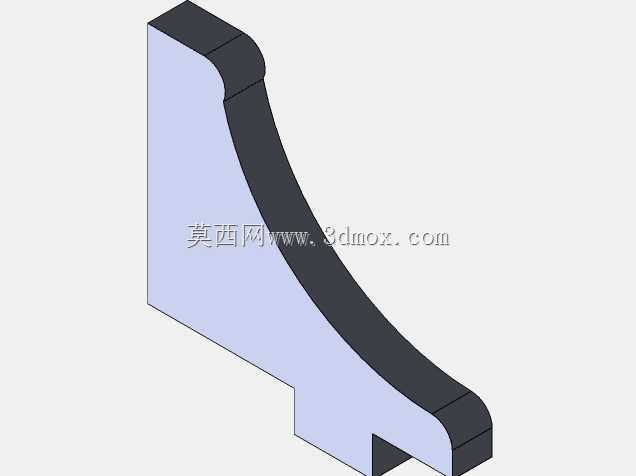

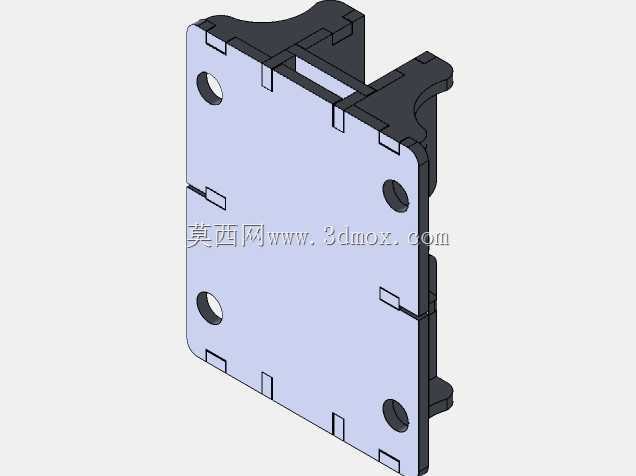

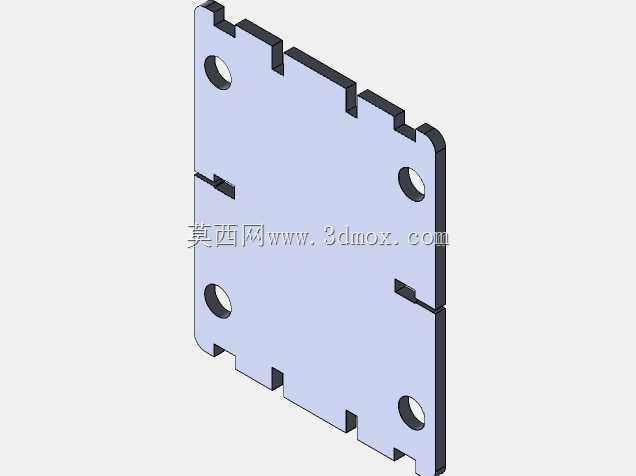

　　该结构件采用底板加双侧立板的组合形式，整体呈对称式双工位布局，适用于需要在同一安装面上并列固定两组柱状或筒状部件的场合。底板为矩形承载面，四角及中部预留通孔，可通过螺栓直接固定在设备台面、机架型材或混凝土基础上；立板向上延伸并形成半包围限位区域，能够对被安装件提供侧向约束，减少装配后因振动、冲击或偏载产生的晃动。立板与底板之间设置过渡筋板，筋板沿受力方向布置，在不显著增加重量的前提下提高连接处的抗弯和抗扭能力。从实际使用角度看，这类基座常见于传感元件安装、气动元件排布、轻型执行机构固定以及自动化产线周边附件集成。它不承担大载荷传动任务，重点在于确定部件相对位置、保证安装基准统一，并为后续管路、线缆或接头连接留出操作空间。

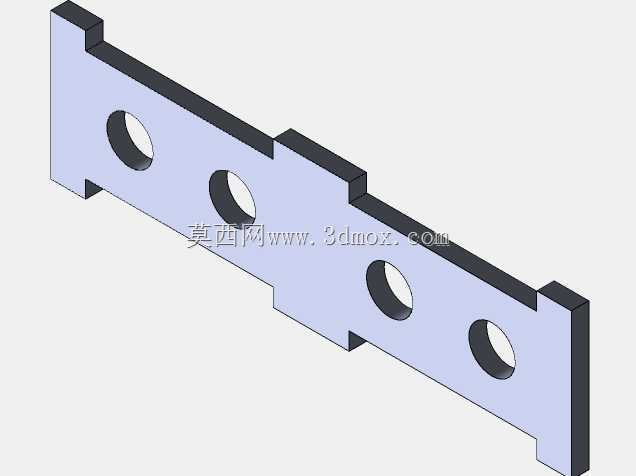

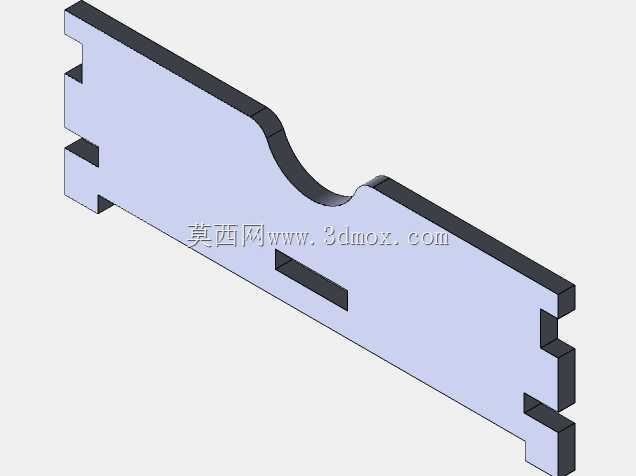

　　双槽并列设计使两个工位共享同一底板，孔位一次加工即可保证中心距一致性，相比两个独立支座更有利于控制装配累积误差。建模时以底板下表面作为主安装基准，底面要求平整，避免螺栓锁紧后出现翘曲；底板孔位按标准螺栓间隙设计，便于现场微调。立板内侧轮廓依据被支撑件外形进行避让，外侧保留拔模斜度和圆角过渡，既适合铸造或钣金折弯后焊接成型，也可直接采用铝合金板材加工。边缘圆角能够降低应力集中，同时减少装配过程中的划伤风险。结构中部开设横向缺口，一方面减轻材料用量，另一方面为底部走线、接头避让或清洁维护提供空间。立板顶部的局部凸台用于增强开口区域刚性，防止长期受力后张开变形。安装边界方面，长宽尺寸决定其在设备面板上的占用范围，

　　高度则影响被支撑件轴线与相邻机构的相对位置；选型时应核对底板孔距、立板间距、通孔直径以及上方部件旋转或插拔所需的包络空间。若用于振动环境，可在底板与安装面之间增加调整垫片，配合防松螺栓提高稳定性。整体结构强调基准明确、加工便利和装配可靠，适合作为中小型机械装置中的通用支撑底座使用。
