Eventorbot打印机框架支撑结构件

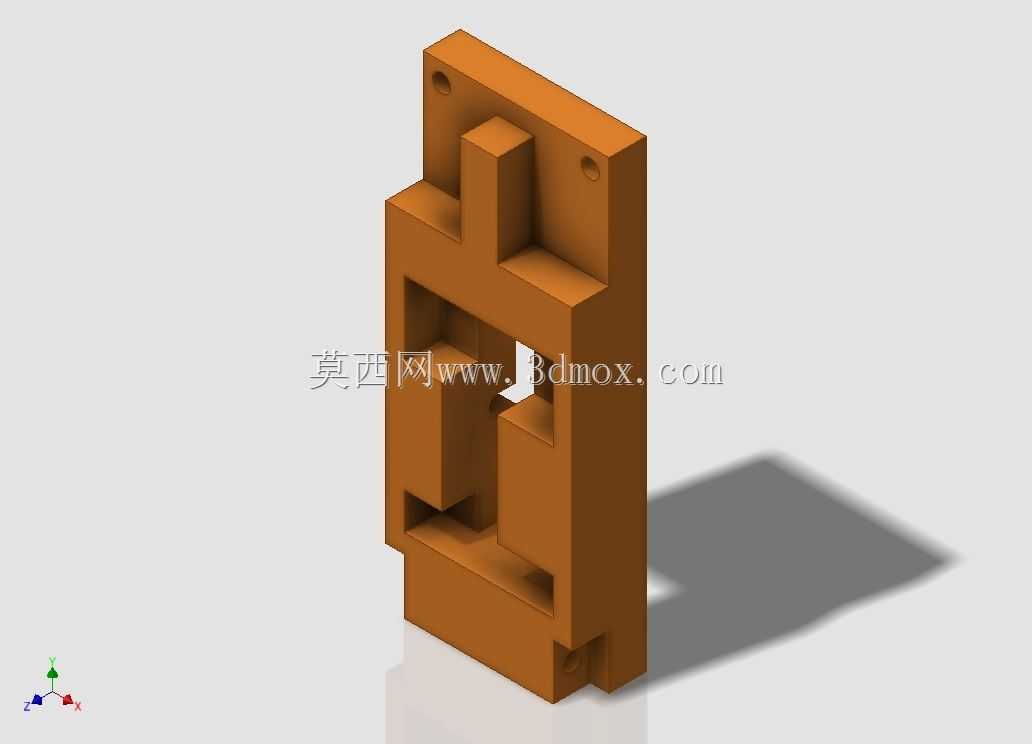

该结构件属于桌面级FDM熔融沉积成型3D打印机的核心框架组成部件，主要承担X轴运动模组的安装定位、打印头运动轨迹的导向约束，以及Z轴升降传动过程中的侧向载荷承载作用，是保障打印头运行平稳性、减少运动震颤的关键受力零件。从实际应用场景来看，这类结构件多用于开源DIY类桌面3D打印机的组装搭建，也可作为同规格设备损坏后的替换备件使用，适配采用单喷头、近端送料结构的Eventorbot系列机型，安装后可直接对接原有线性导轨、同步带轮以及送料管路的安装位，无需额外二次加工即可完成装配。

从功能特性层面分析，该零件采用一体化镂空式结构设计，在保证整体结构刚性的前提下尽可能削减了非受力区域的材料厚度，有效降低了Z轴运动组件的整体自重，减少Z轴升降电机的负载扭矩，避免长时间运行后出现Z轴丢步、层纹错位等打印缺陷。零件上部设置的两个带沉孔的安装孔位，用于将整个组件固定在打印机的顶部横梁框架上，沉孔设计可让安装螺栓的头部完全没入零件表面，不会突出干涉后续运动部件的行程；中部的通槽结构为打印头的同步带传动预留了足够的运动空间，两侧的凸起导向边可直接卡入线性导轨的滑块安装位，保证打印头沿X轴运动时的直线度公差控制在0.02mm以内，避免出现打印件侧壁层纹错位、尺寸超差的问题。下部的卡槽结构用于对接Z轴的丝杆螺母座，将Z轴的升降动力直接传递到整个X轴运动组件，卡槽周边设置的加强筋结构可抵消丝杆传动过程中产生的径向窜动力，避免长期运行后零件出现应力变形。

设计思路上，该零件优先考虑了装配兼容性与受力合理性，所有安装孔位的位置度公差均按照IT7级精度设计，保证与标准五金件、传动件的装配间隙控制在合理范围内，不会出现安装卡滞、间隙过大导致的晃动问题。零件的壁厚设计遵循等壁厚原则，整体壁厚保持在3mm左右，既满足注塑加工或者FDM打印自制时的工艺要求，避免出现壁厚不均导致的缩痕、翘曲问题，也保证了零件在长期受交变载荷作用下不会出现应力集中断裂的情况。外形尺寸方面，零件整体呈长条形立式结构，安装边界需匹配打印机框架的立柱间距，安装时需保证零件的基准面与框架横梁的安装面完全贴合，紧固螺栓需采用对角拧紧的方式逐步锁紧，避免零件安装时出现倾斜，导致X轴运动导轨与Y轴平台的平行度超差，影响最终打印精度。零件中部的镂空区域除了减重作用外，还可预留走线空间，方便打印头的加热线、温控线、风扇线路从结构件内部穿过，避免线路外露在运动区域被运动部件拉扯磨损，提升设备运行的安全性与整洁度。从实际使用角度出发，该结构件的受力方向主要集中在垂直方向的打印头负载，以及X轴往复运动产生的侧向冲击力，因此在安装时需重点检查零件与导轨滑块连接面的平面度，若平面度超差会导致滑块运行阻力增大，长期运行会加速导轨磨损，缩短传动组件的使用寿命。
