机加工夹持用精密虎钳结构设计

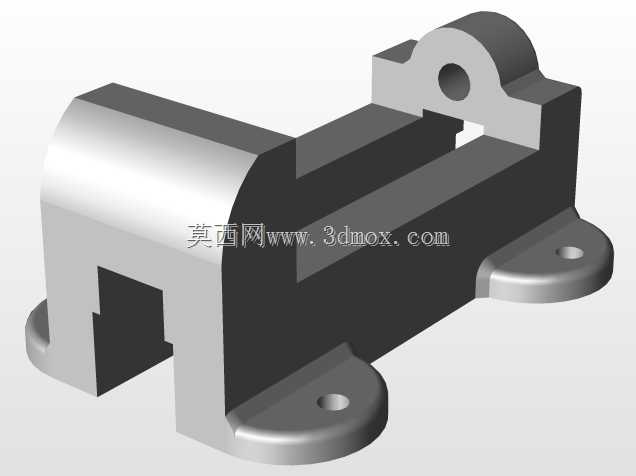

作为常年和机加工工装打交道的结构工程师，虎钳是车间里再常见不过的基础夹持部件，不管是普通钳工台的手工修配、划线工序，还是铣床、钻床、磨床的常规机加工工位，甚至是小型加工中心的批量工件装夹，都离不开这类夹持装置的支撑。这套虎钳的结构设计完全围绕刚性夹持的核心需求展开，固定钳身作为整个部件的承载基体，底部预留了标准的工作台T型槽安装位，安装时可通过T型螺栓直接固定在机床工作台或者钳工台面上，安装边界完全适配常规机加工工位的工作台尺寸，不会出现超出工作台边缘、干涉刀具行程的问题。活动钳身通过梯形丝杠副和固定钳身连接，丝杠的导程设计兼顾了夹持行程的调节效率和夹持后的自锁性能，转动丝杠手柄时，活动钳身可沿钳身的导向导轨平稳滑移，不会出现卡滞、偏摆的情况，导轨面的配合间隙经过合理设计，既保证了滑移顺畅度，又能控制夹持时的钳口上翘量，避免工件装夹后出现角度偏差。钳口部位设计了可更换的齿面钳口板，通过内六角螺钉固定在钳身的安装槽内，当钳口齿形磨损后可直接更换钳口板，无需整体报废钳身，日常维护成本更低；齿形的角度和深度经过优化，夹持硬度较高的金属工件时能提供足够的咬合力，防止加工过程中工件移位，同时不会在工件表面留下过深的压痕，减少后续表面处理的工作量。从功能特性来看，这款虎钳的夹持行程覆盖了常规小型机械零件的装夹尺寸范围，可满足方形、矩形等规则截面工件的夹持需求，若搭配专用的异型钳口，也可完成圆柱形、不规则形状工件的装夹作业。设计过程中重点考量了受力传递路径，夹持力从丝杠传递到活动钳身，再通过钳口板均匀作用在工件表面，固定钳身的受力筋布局完全匹配夹持时的应力分布，避免长期受力后钳身出现形变，保证装夹精度的长期稳定性。在实际生产场景中，这类虎钳除了用于常规的金属切削加工装夹，还可用于工件的手工打磨、装配定位、尺寸检测等工序，是机械加工车间、设备维修班组、工装试制工位不可或缺的基础工装。整个结构没有冗余的设计，所有部件都服务于稳定夹持的核心功能，活动部件的润滑通道预留合理，日常保养时只需在丝杠和导轨配合面加注润滑脂即可，能适应车间多粉尘、多切削液的复杂工作环境，使用寿命可满足长期高频次的使用需求。
