机加工用小型固定式台钳结构设计

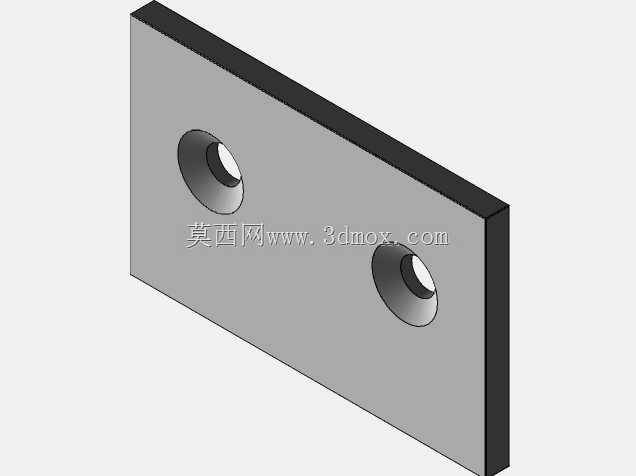

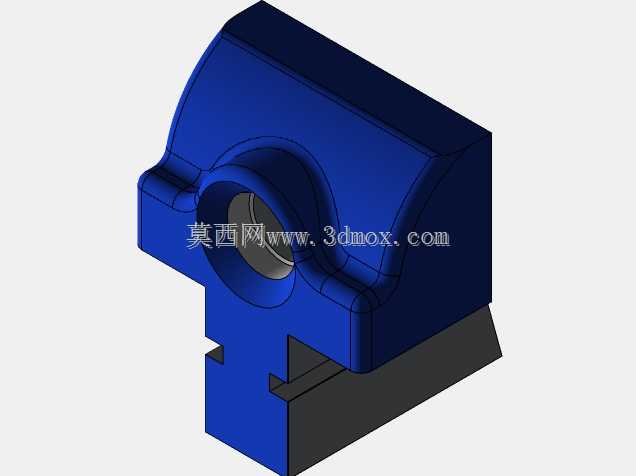

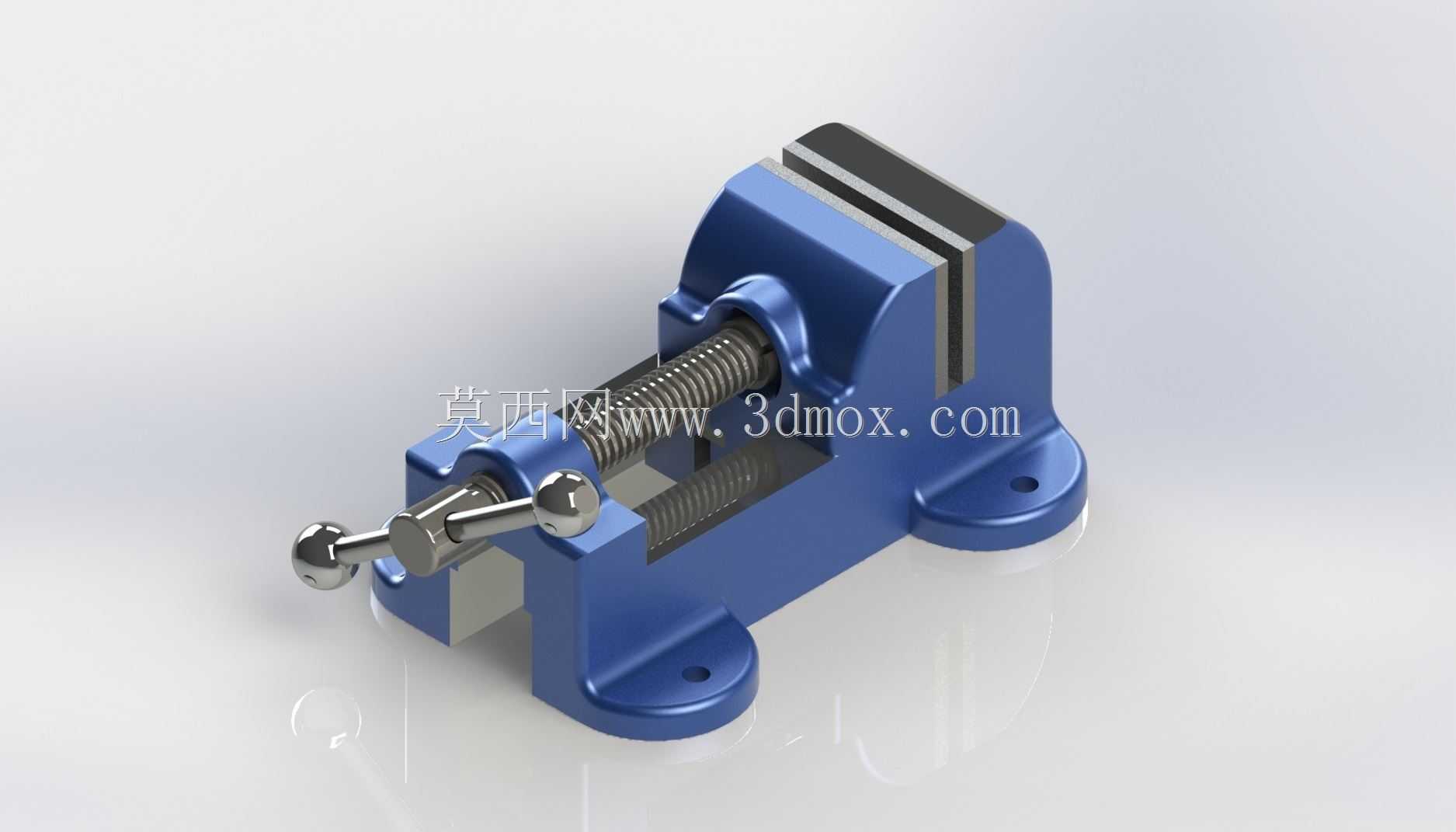

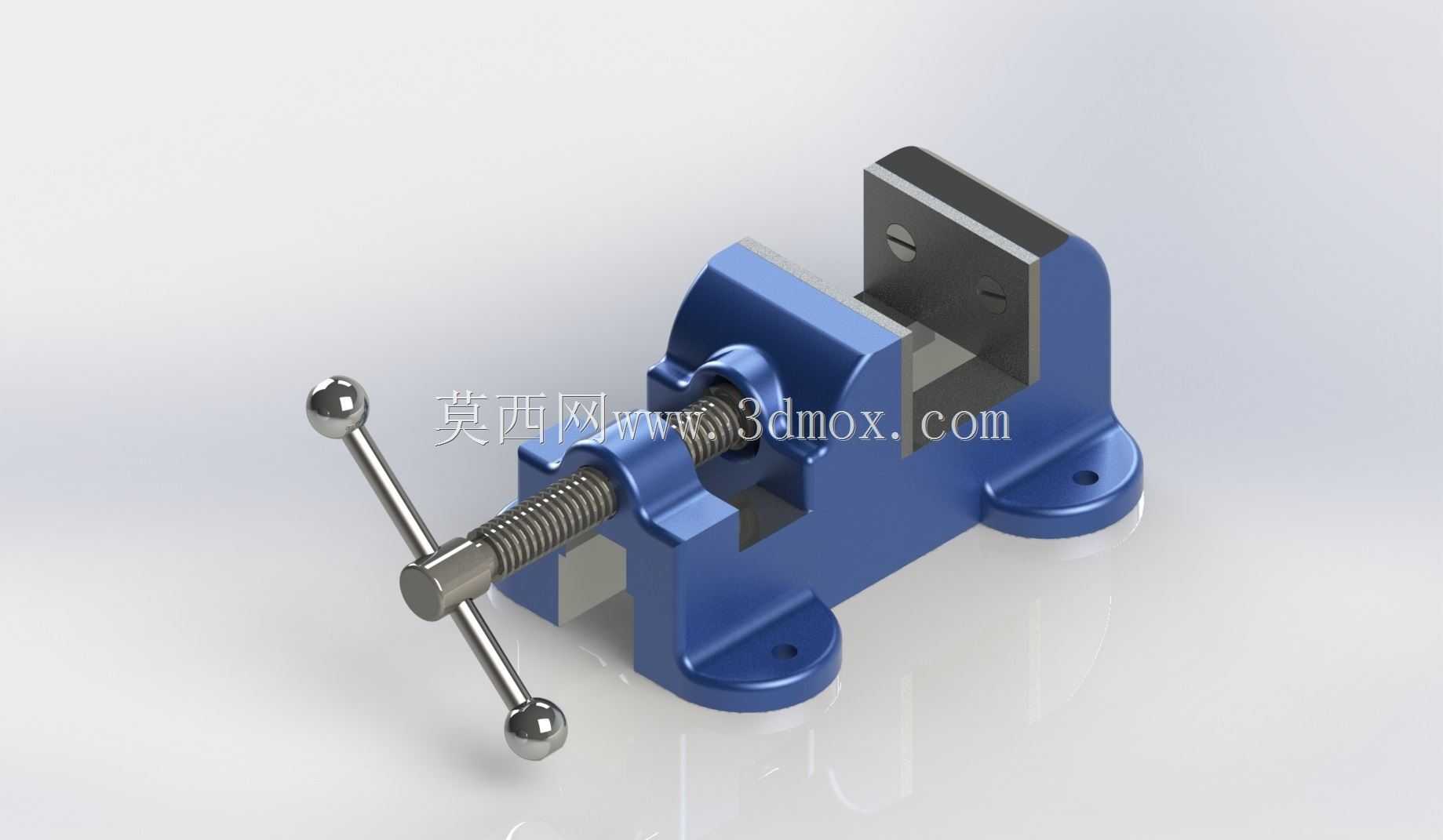

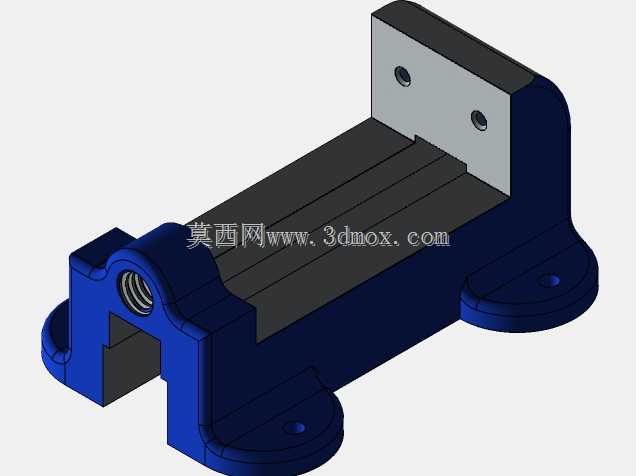

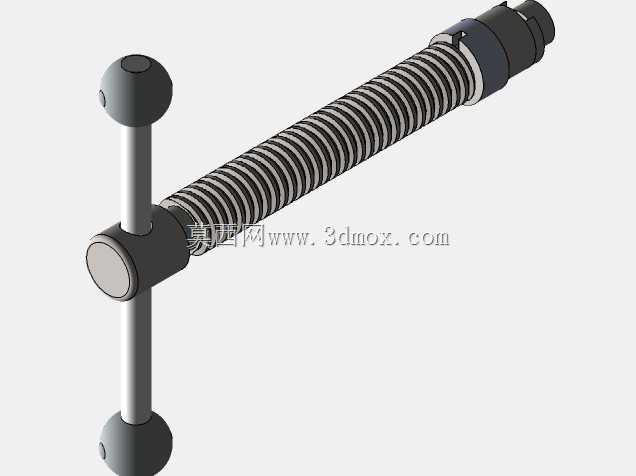

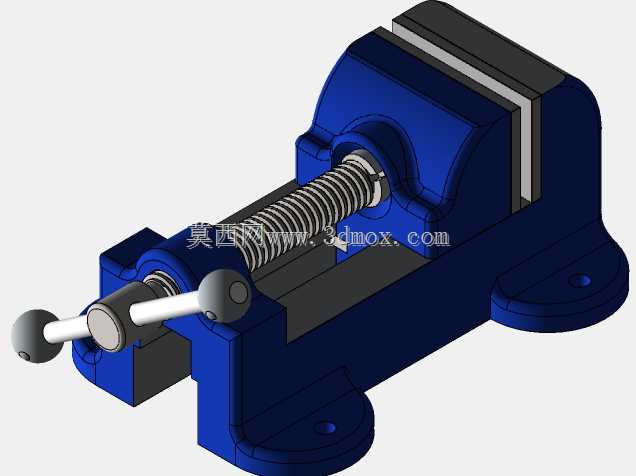

这款台钳是面向小型机加工、钳工修配、精密零件装夹场景设计的夹持工装，整体采用铸铁基座搭配钢制传动丝杆的经典结构布局，可直接固定在工作台台面完成各类小型工件的夹持作业。从安装边界来看，基座底部设置两个对称的沉头安装孔，孔位间距适配常规钳工台、小型钻铣床工作台的T型槽排布，安装时可通过螺栓直接锁紧固定，无需额外制作转接安装板，基座底部做了铣平处理，安装后与台面贴合度高，夹持重切削工件时不会出现翘头、滑移问题。夹持功能设计上，钳口采用可更换式平钳口结构，钳口表面加工有交叉防滑齿纹，夹持毛坯件时能提供足够摩擦力避免工件打滑，针对精加工工件也可更换铜质钳口垫，防止夹伤工件已加工表面；丝杆采用梯形螺纹传动，传动效率适中且具备自锁特性，夹持工件后不会因为切削振动出现松脱问题，丝杆端部配置摇动手柄，手柄两端做了滚花防滑处理，操作人员单手即可完成钳口开合、锁紧操作，最大开合行程可覆盖常规小型零件的夹持需求，能满足日常钳工修配、小型零件钻孔、攻丝、打磨去毛刺等作业的装夹要求。结构设计层面，活动钳身与固定钳身之间采用燕尾槽导向结构，导向面经过磨削加工，开合过程顺滑无卡滞，长期使用磨损后可通过燕尾槽侧边的调节镶条调整配合间隙，保证钳口的夹持平行度，避免出现夹持工件上翘、偏斜的问题。整体外形尺寸紧凑，不会占用过多工作台操作空间，钳身主体做了加强筋结构设计，在控制整体重量的同时保证了夹持刚性，即使承受较大的敲击、切削载荷也不会出现钳身变形问题。日常使用中，这类小型台钳除了用于机械加工车间的工位装夹，也可适配家用DIY、模型制作、小型电子元器件拆装等场景，夹持不同材质工件时可通过调整锁紧力度适配装夹需求，避免夹持力过大造成薄壁工件变形。传动丝杆位置预留了润滑注油孔，日常维护时可定期注入润滑脂，减少丝杆与螺母的磨损，延长工装使用寿命，钳身表面采用喷塑处理，具备基础的防锈耐磕碰能力，适配车间多油污、多切屑的作业环境，清理时直接用毛刷清扫切屑即可，不会因为切屑残留造成导向面卡滞。
