四柱导向式小型冲压作业工装结构

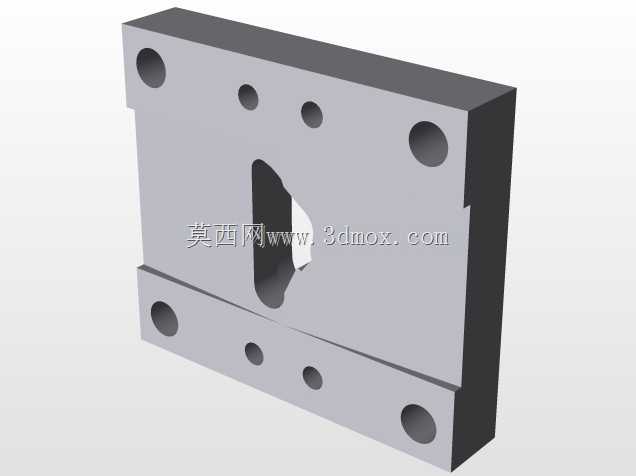

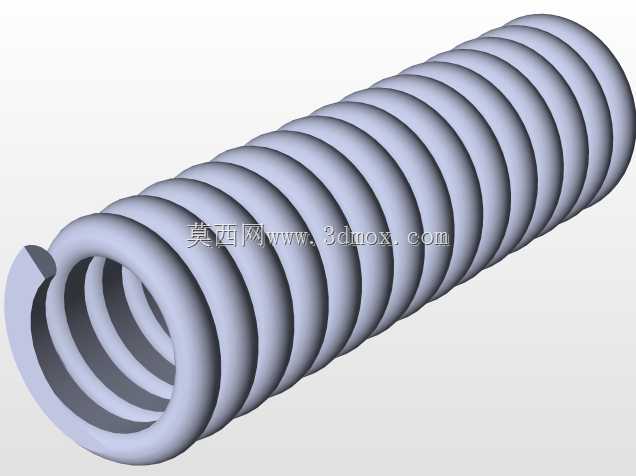

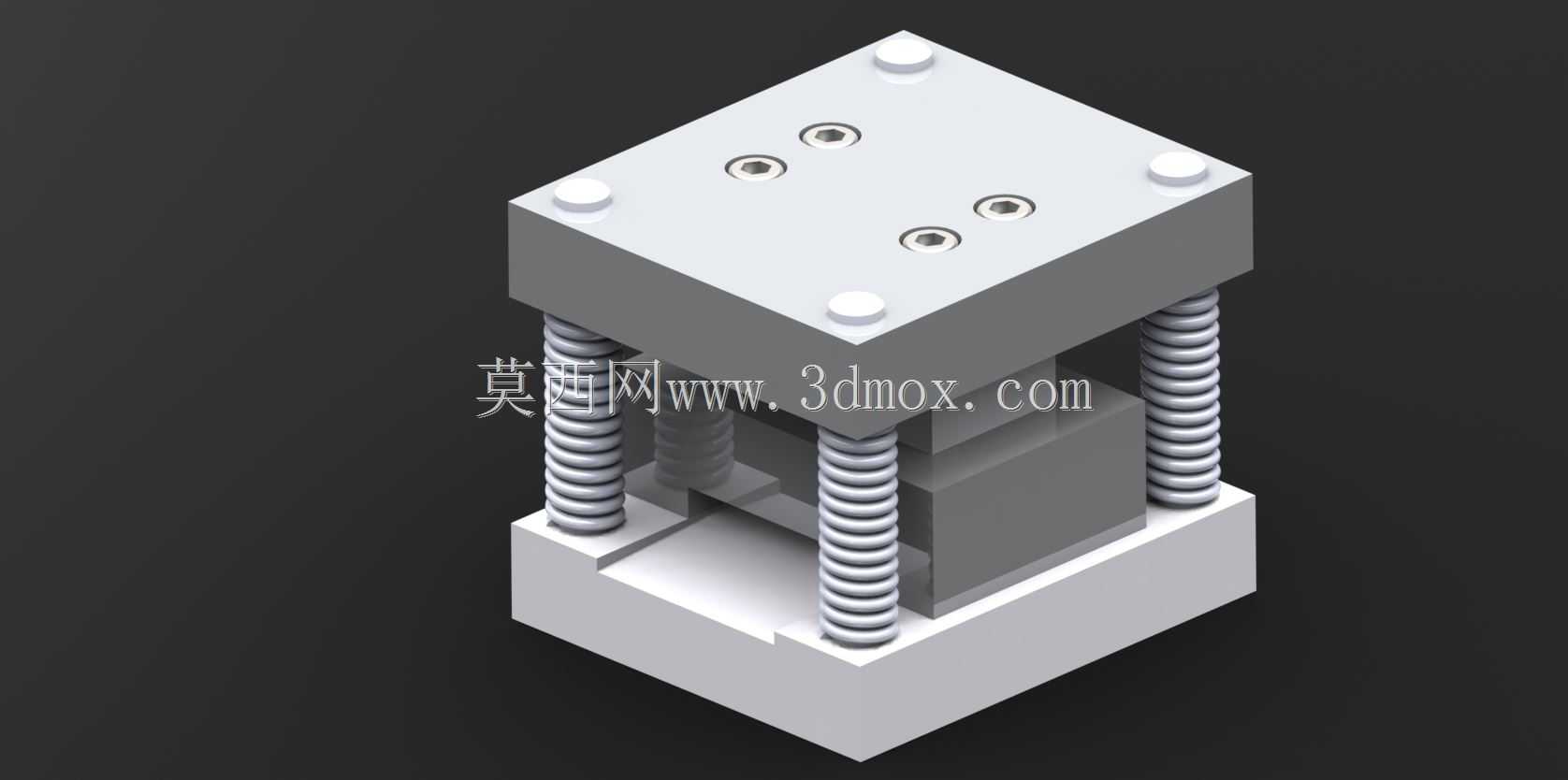

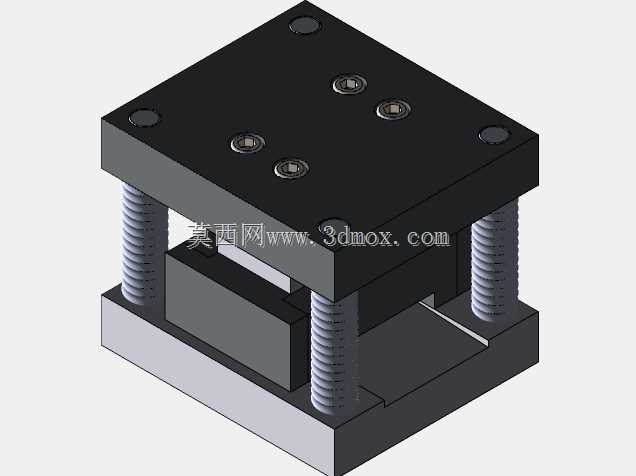

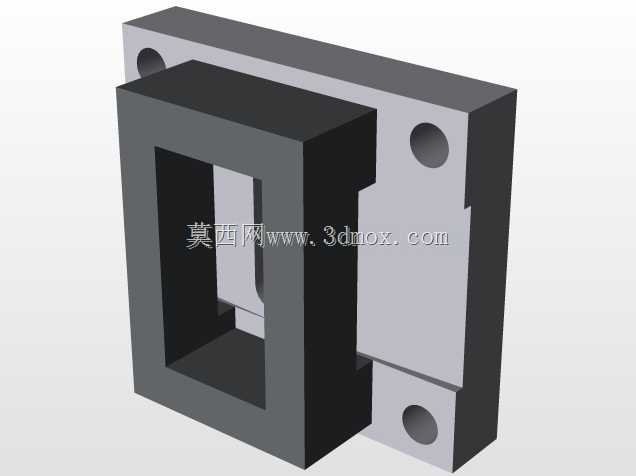

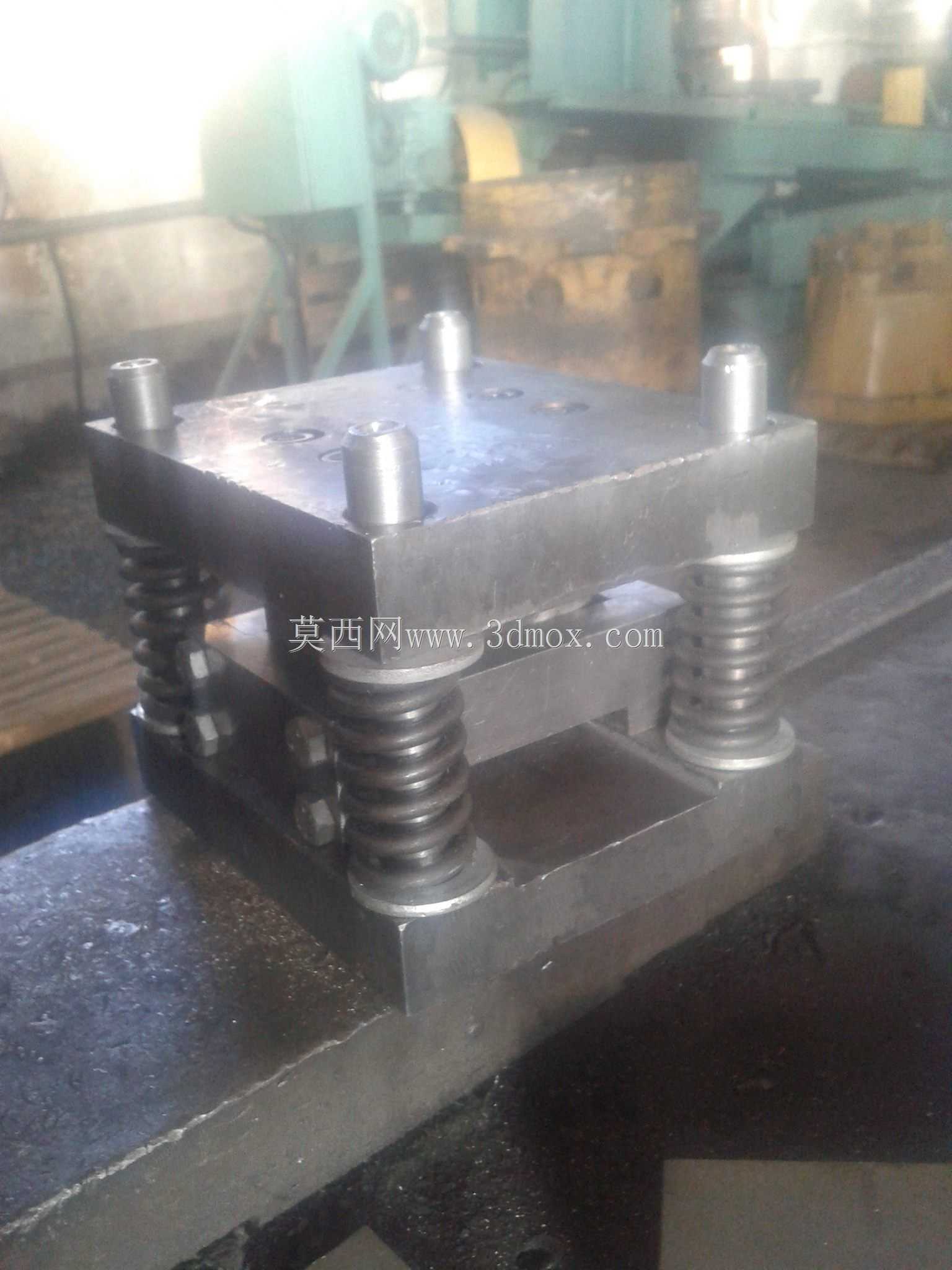

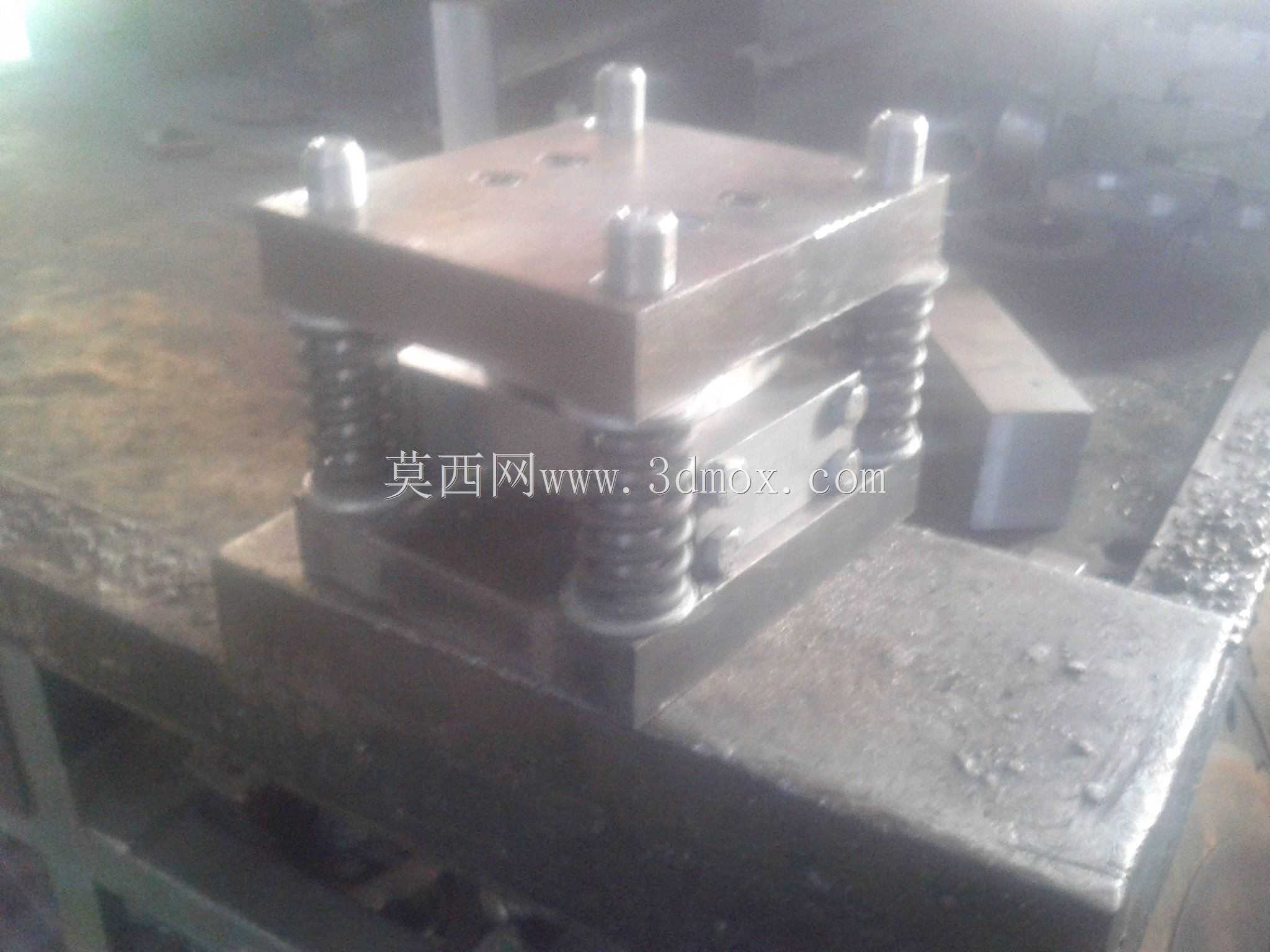

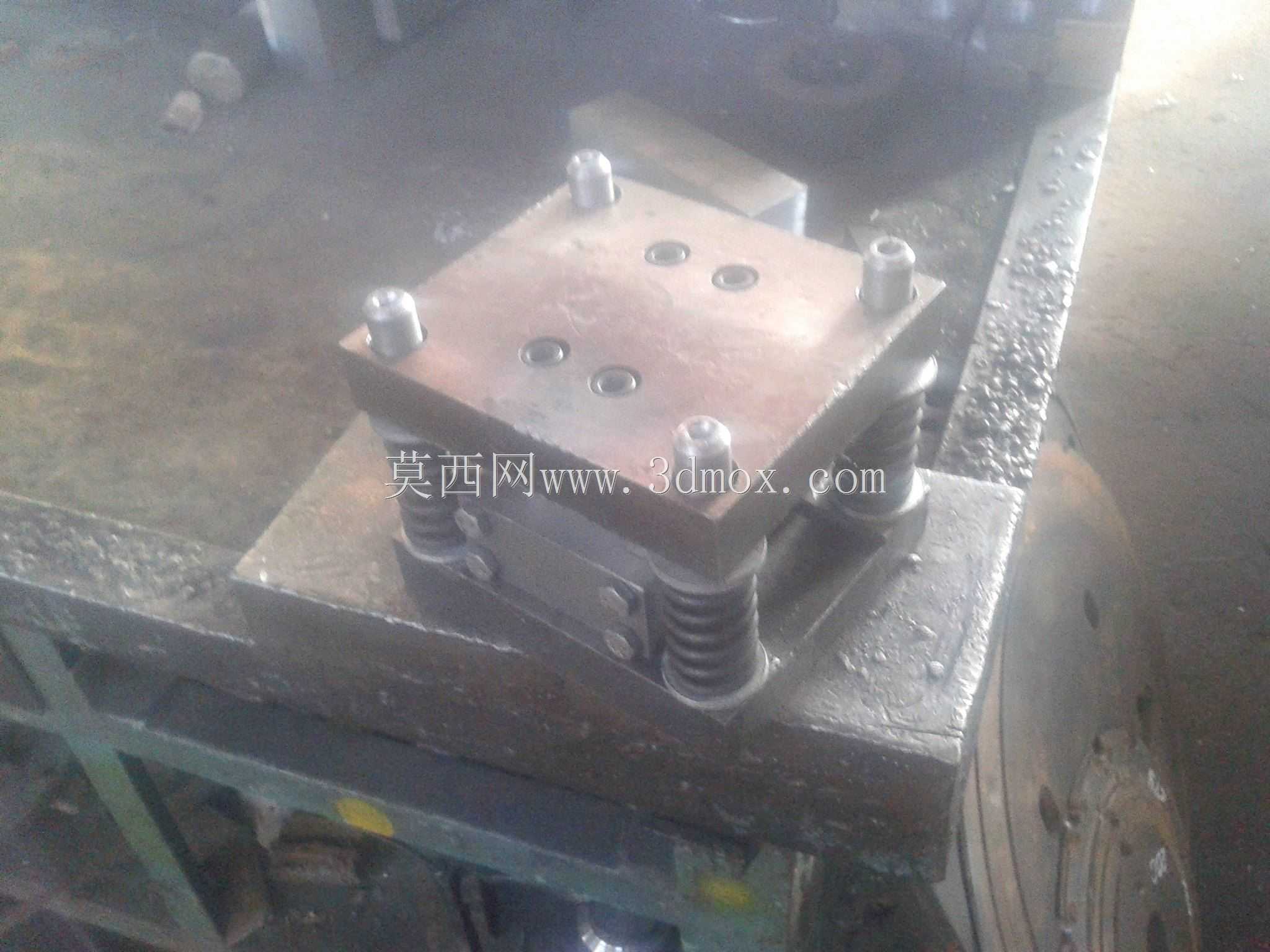

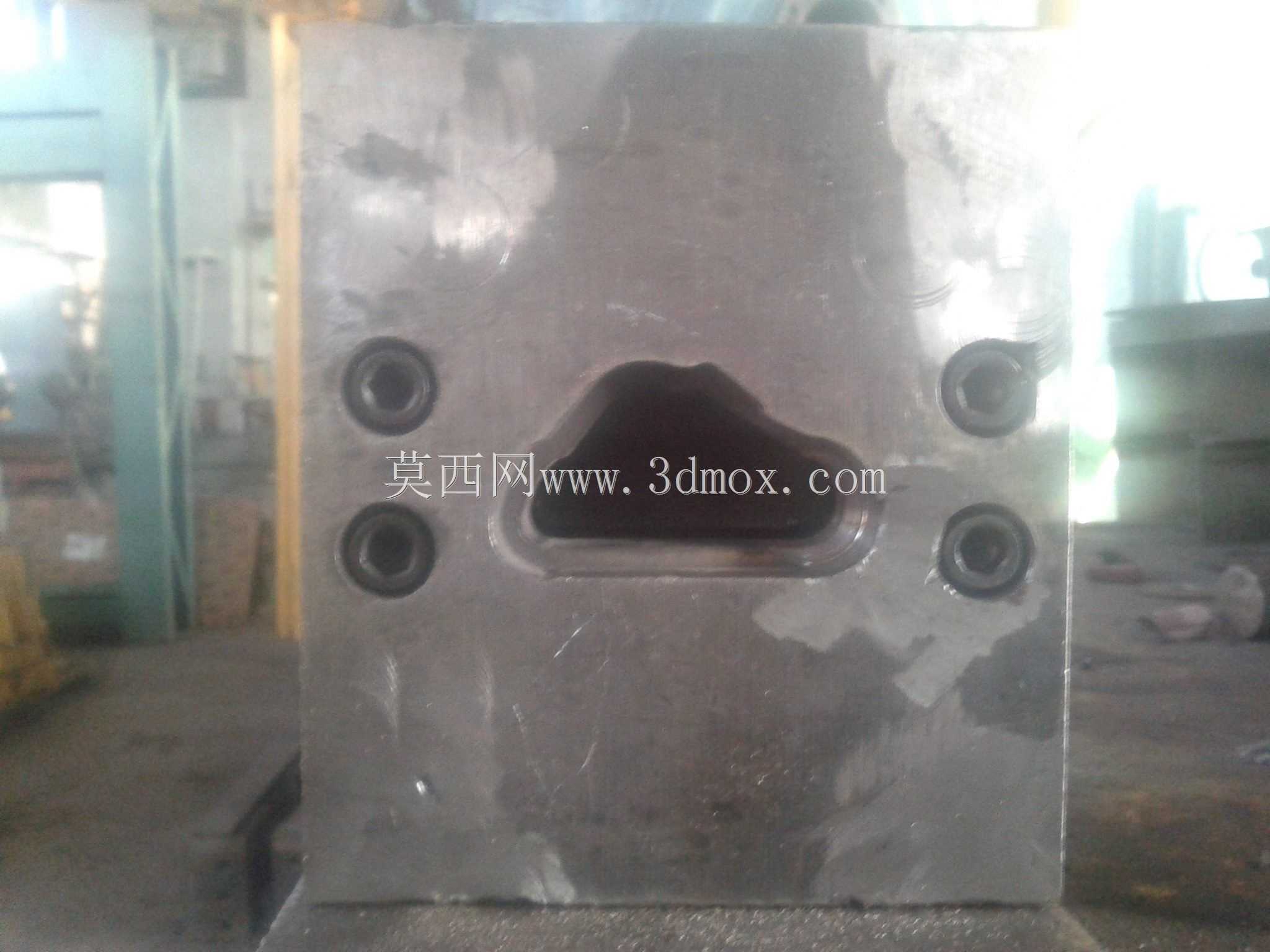

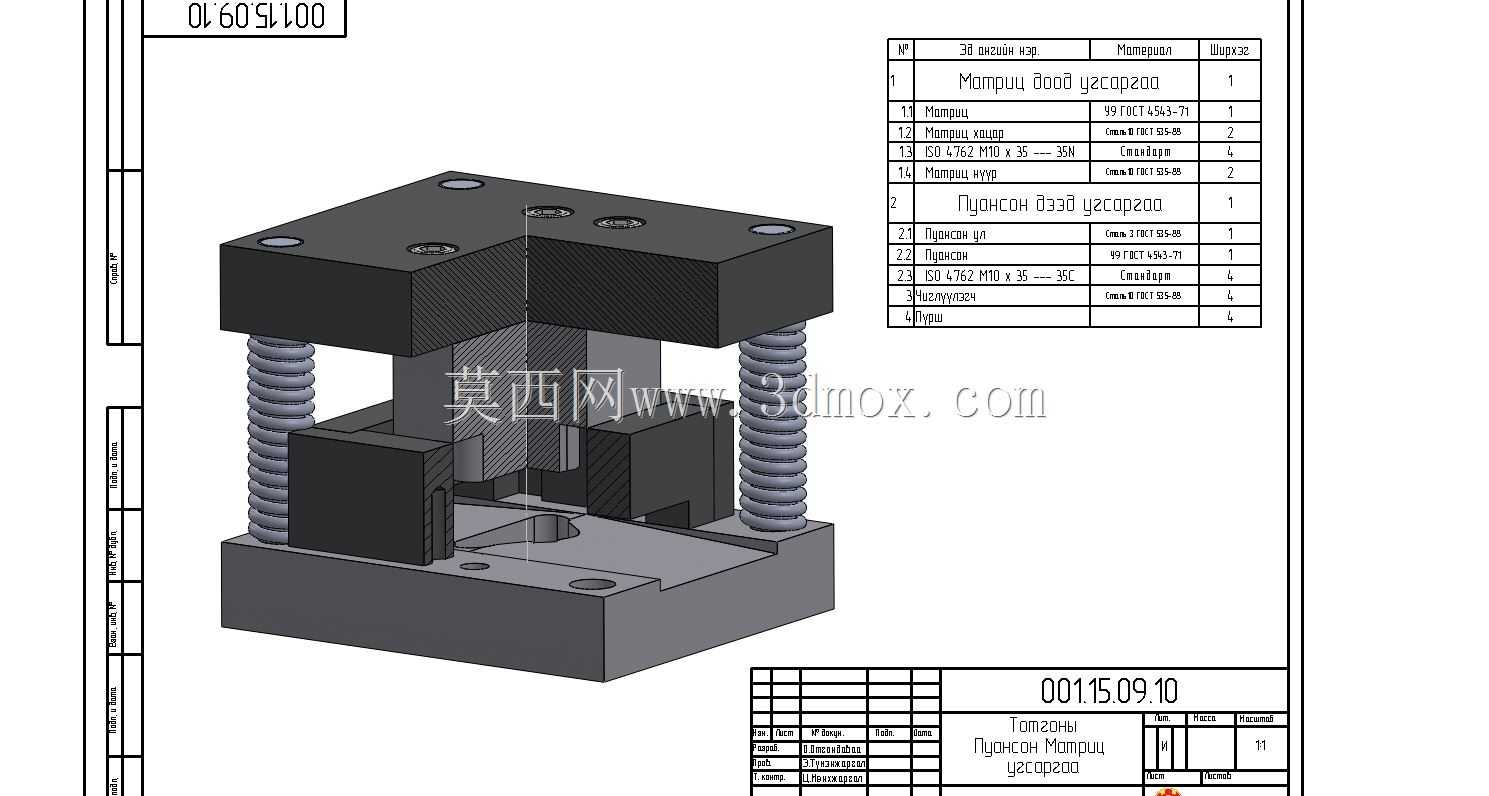

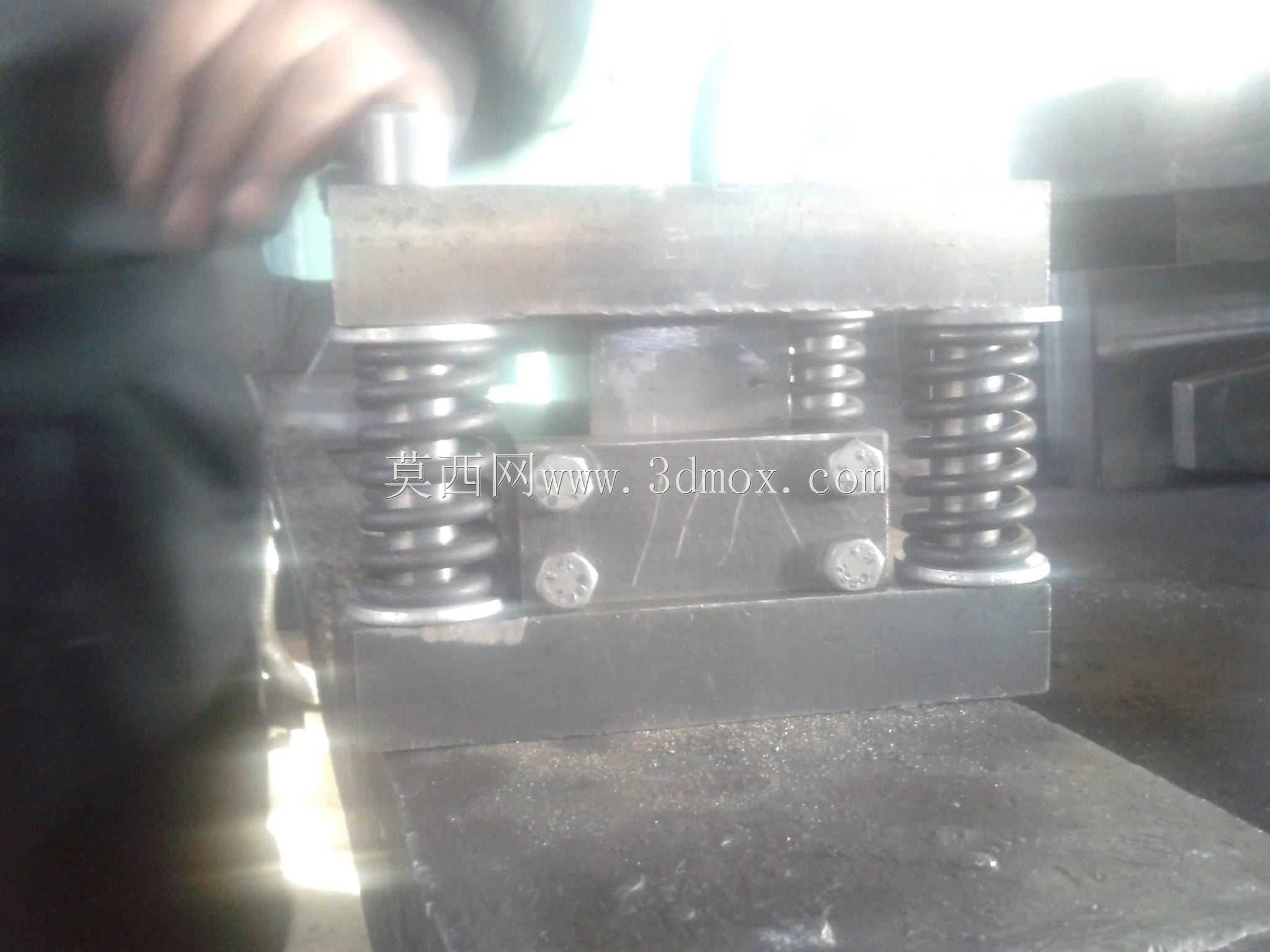

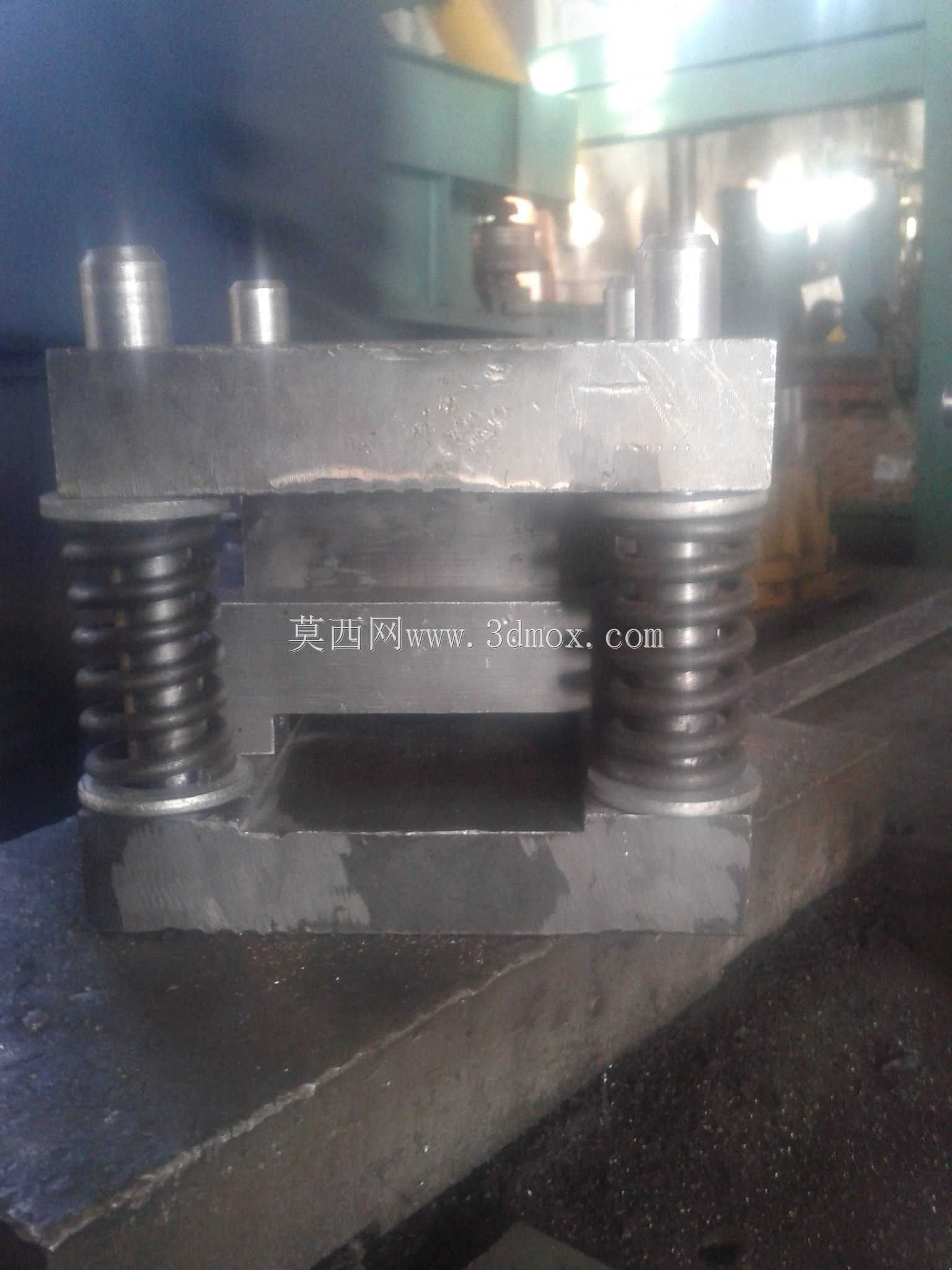

这套冲压作业结构主要面向小尺寸五金件的冲裁、浅成型加工场景，常见于电子接插件、小型家电五金配件、文具金属件的批量冲压工序，可直接适配小吨位台式压力机的安装接口，也可嵌入小型自动化冲压生产线作为单工位执行单元。从结构设计逻辑来看，整体采用四柱导向布局，四根导柱分别布置在模座四角，配套等刚度矩形复位弹簧，合模过程中导柱与上下模座的导向套配合，能将上下模的对位精度控制在0.02mm以内，避免冲切过程中出现啃模、偏载的问题，复位弹簧在冲头完成下压行程后可带动上模座快速回位，省去额外的回程驱动结构，简化整体传动链路。上下模座均采用45号钢调质处理的平板结构，上模座预留了四个冲头安装螺孔，可根据加工件的冲切需求更换不同规格的冲头、成型镶块，下模座设置了嵌入式的凹模安装槽与定位挡边，操作人员更换加工产品时，只需松开镶块紧固螺丝即可完成模芯切换，无需重新调整整体导向结构的同轴度，能大幅减少小批量多品种生产时的换模调试时间。安装边界方面，整体结构的长宽尺寸控制在150mm×150mm范围内，闭合高度为120mm，最大开模行程可达40mm，适配多数台式小吨位压力机的滑块安装孔位与工作台T型槽间距，安装时只需通过压板将下模座固定在压力机工作台面，上模座通过模柄与滑块连接即可完成装配，无需额外加工定制连接法兰。实际生产过程中，该结构的导向柱配合间隙经过研磨处理，长时间高频冲压作业下也不会出现导向卡顿、精度偏移的问题，四角弹簧的预压量可通过导柱端部的锁紧螺母调整，可根据不同冲压工序的回程阻力匹配对应的弹簧预紧力，避免出现回程不到位或者弹簧过载断裂的问题。下模座的落料槽直接贯通模座本体，冲切产生的废料可直接通过落料槽掉入下方的废料收集盒，无需额外设置废料吹扫结构，减少生产现场的辅助配置需求。针对浅拉伸类的小型冲压工序，该结构还可在上下模之间加装限位柱，控制合模的最终深度，避免拉伸过程中出现材料拉裂的问题，整体结构没有冗余的复杂部件，日常维护只需定期给导柱涂抹润滑脂、检查弹簧的疲劳损耗即可，适合小型五金加工车间的日常生产使用，也可作为冲压教学的演示结构，帮助初学者理解冲压模的基本导向、复位、工作逻辑。
