防堵塞导流漏斗结构设计

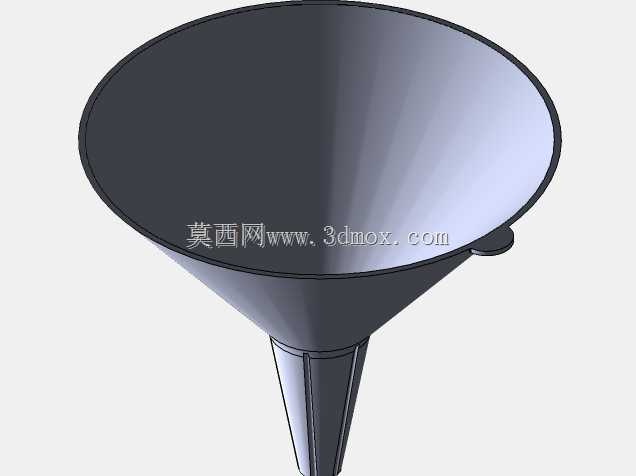

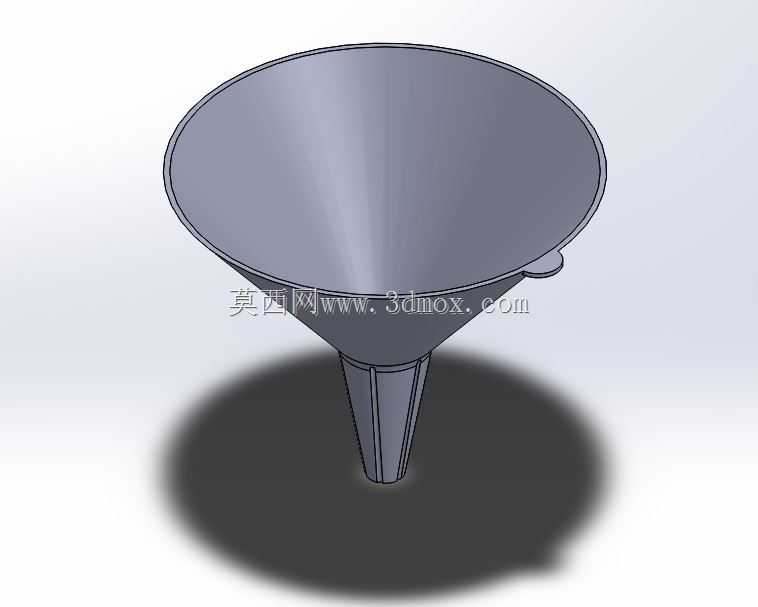

在化工配料、实验室试剂转移、小型工件加工冷却液导流、粮油分装等场景中，漏斗是实现小口径容器精准注料的核心导流部件，传统直壁漏斗在输送粘稠流体、带细小颗粒的物料时，极易在颈部形成物料架桥，导致注料中断，甚至出现物料溢出污染操作台面的问题，这款防堵塞漏斗正是针对这类实际工况痛点完成的结构优化设计。从结构细节来看，这款漏斗采用大口径敞口设计，敞口边缘做了卷边强化处理，既可以提升整体结构刚性，避免长期使用后敞口边缘变形导致的放置不稳问题，也能在临时放置于敞口容器上方时，依靠卷边的搭接结构实现临时固定，不需要操作人员全程手扶。斗身采用渐变锥角设计，上半段锥角较大，能够快速承接倾倒的物料，避免物料在敞口处外溢，下半段靠近出料颈的位置逐步放缓锥角，让物料在流动过程中逐步收束流速，避免因流速突变在颈部形成涡流裹挟空气，造成物料喷溅。出料颈位置做了三条纵向的导流筋设计，这也是实现防堵塞功能的核心结构，三条导流筋沿出料颈内壁均匀分布，将原本圆形的出料通道分割为三个带导流棱的流道，当粘稠物料或者带细小颗粒的物料流经颈部时，导流筋会持续破坏物料形成的架桥结构，让物料始终保持连续流动状态，不会出现通道堵死的情况，同时导流筋还能提升出料颈的结构强度，避免出料颈受外力挤压变形缩小通径。在敞口边缘的一侧还设计了小型的透气耳槽，当漏斗插入小口径容器进行注料时，耳槽可以在漏斗外壁和容器瓶口之间留出稳定的透气通道，让容器内部的空气可以顺着通道顺利排出，不会因为容器内部气压升高，导致物料下落受阻甚至反涌溢出。从安装适配性来看，这款漏斗的出料颈外径适配常规实验室试剂瓶、小型化工储液桶、食用油桶等常见容器的瓶口内径，敞口卷边的外径尺寸可以覆盖多数分装工位的接料范围，不需要额外加装转接件就可以直接投入使用。斗身整体采用等壁厚设计，在满足结构强度要求的前提下尽可能控制整体重量，操作人员长时间手持操作也不会产生明显的负重感，内壁做了光滑过渡处理，没有突兀的台阶或者棱角，物料流动过程中不会出现残留挂壁的问题，使用后清理也十分便捷，只需要用清水冲洗就可以去除内壁附着的残留物料。
