M16外六角半螺纹紧固螺栓实体造型

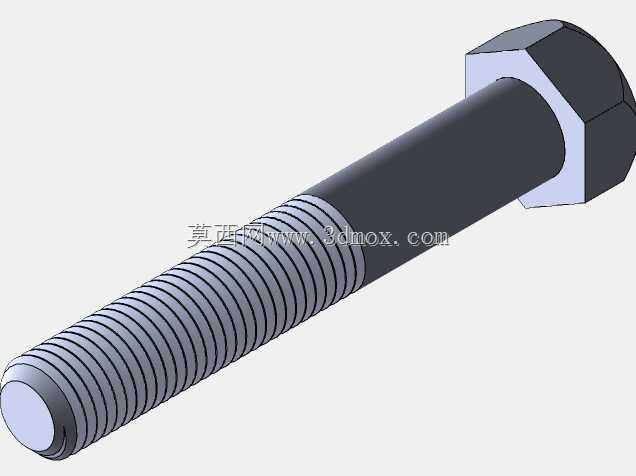

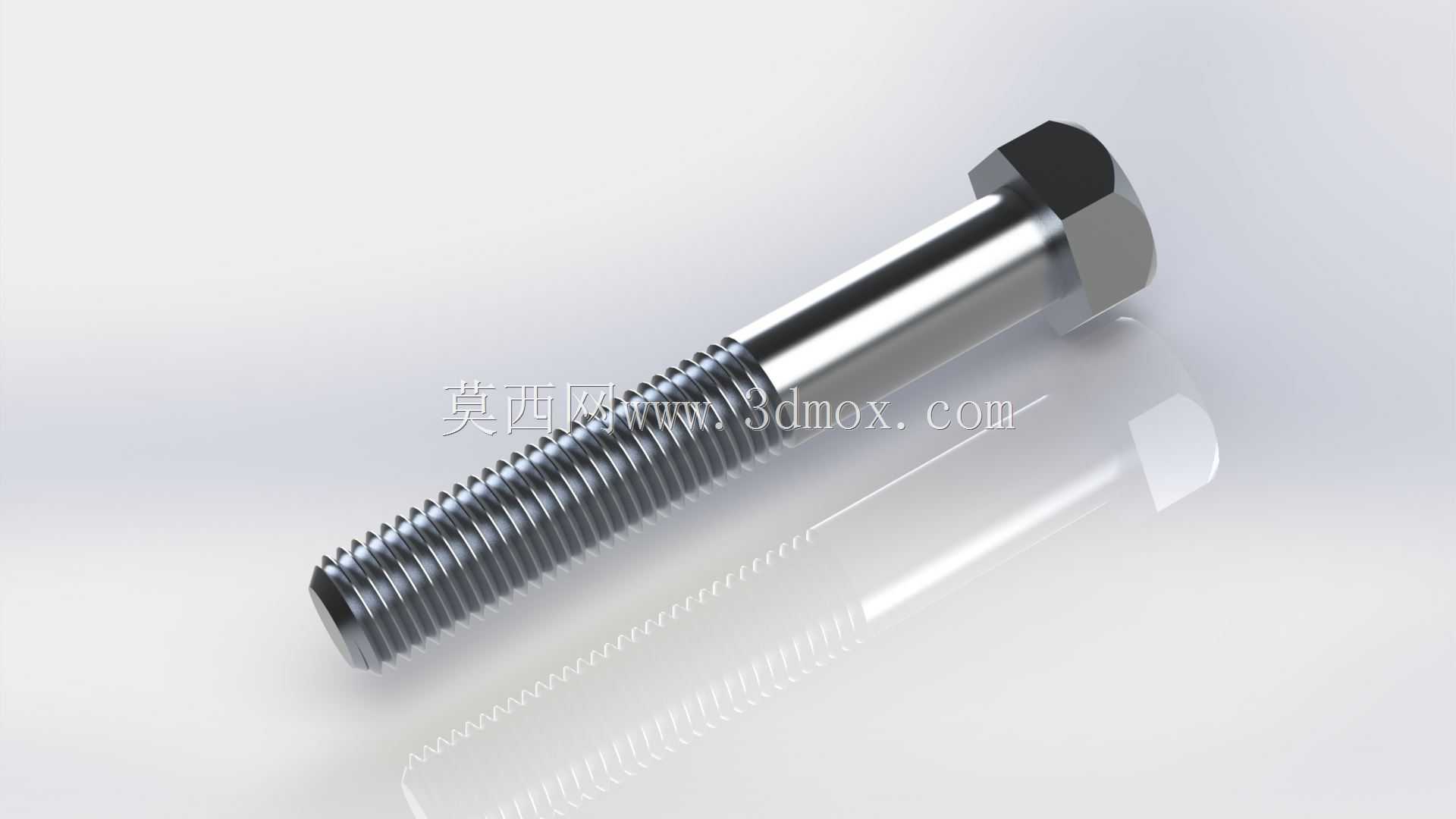

在各类机械结构装配场景中，M16规格的外六角螺栓是应用频次极高的紧固连接件，从钢结构框架拼接、工业设备机座固定，到工装夹具装夹、输送线支架组装，但凡涉及可拆卸刚性连接的工位，几乎都能见到这类零件的身影。这款螺栓采用半螺纹结构设计，光杆段直径与螺纹公称尺寸保持一致，装配时光杆部分可穿过被连接件的预制通孔，依靠螺杆光杆段承受横向剪切载荷，避免螺纹牙型受剪引发的滑牙失效，适配有定位要求、同时需要抵抗横向剪力的连接场景。从设计逻辑上看，外六角头部的对边尺寸严格遵循公制紧固件标准，可适配对应规格的开口扳手、套筒工具，头部厚度经过载荷校核，拧紧时能承受标准扭矩下的压紧力，不会出现头部开裂或棱角崩损的问题；螺纹段采用普通公制粗牙螺纹，牙型角60度，螺距符合通用标准，具备良好的互换性，无需定制专用螺母，市面常规M16六角螺母即可配套锁紧。安装边界方面，螺栓总长度覆盖常用装配厚度区间，使用时需注意被连接件的通孔直径需略大于螺杆公称直径，预留合理装配间隙，同时螺纹旋合长度需满足不小于1倍公称直径的要求，保证足够的螺纹啮合强度，避免锁紧后螺纹脱扣；头部支承面与被连接件表面需保持贴合平整，若被连接件表面为非加工面，需配套平垫增大接触面积，防止拧紧时压伤工件表面，有防松需求的工况还可搭配弹垫或螺纹锁固剂使用。建模过程中，螺纹部分采用真实牙型切除特征构建，而非贴图示意，能直观呈现螺纹的啮合状态，光杆与头部的过渡圆角做了符合工艺要求的处理，还原实际冷镦加工的圆角特征，避免应力集中，整体造型完全贴合实物的加工成型逻辑，可直接用于装配干涉检查、机构运动仿真，也能作为紧固件选型时的可视化参考，帮助设计人员快速确认连接位置的空间占位，提前规避装配时的工具操作空间不足、螺杆长度与连接厚度不匹配等常见问题。
