厂区散料周转用三轮手推搬运车结构

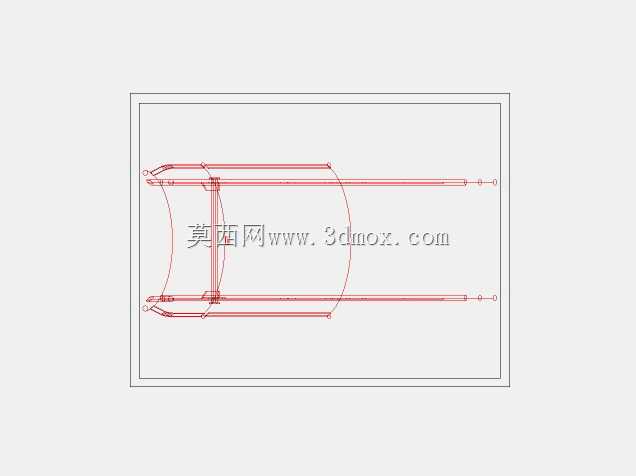

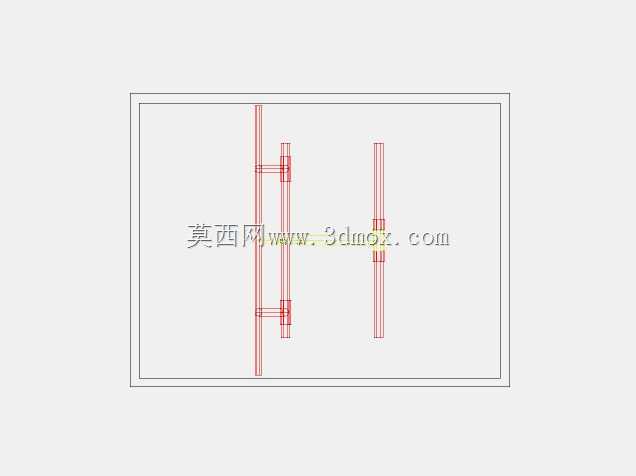

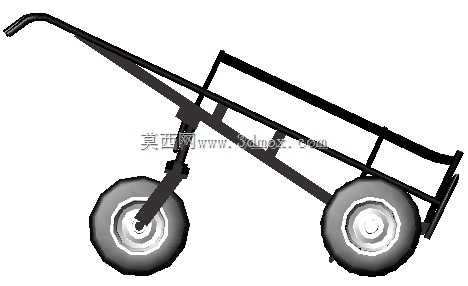

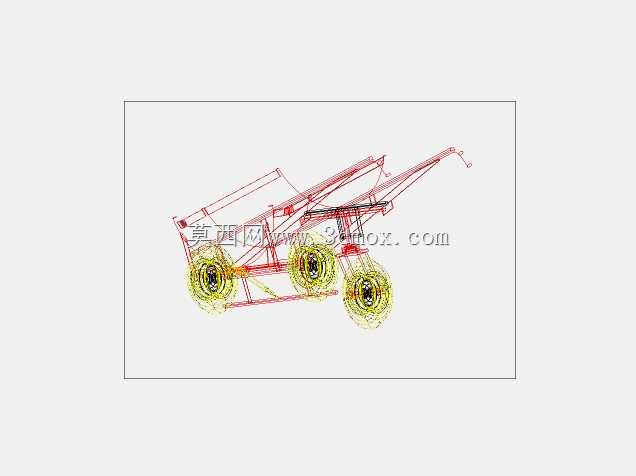

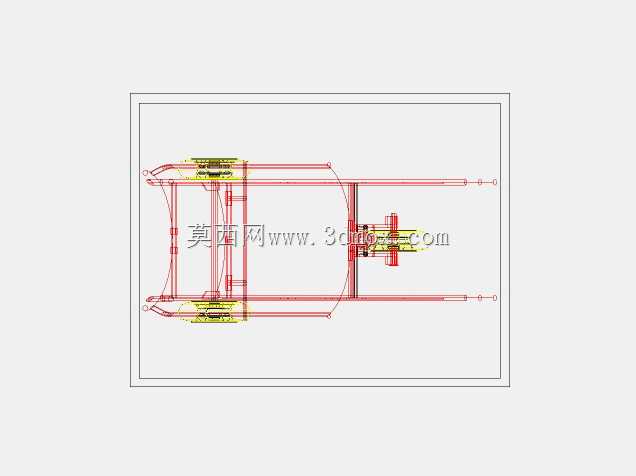

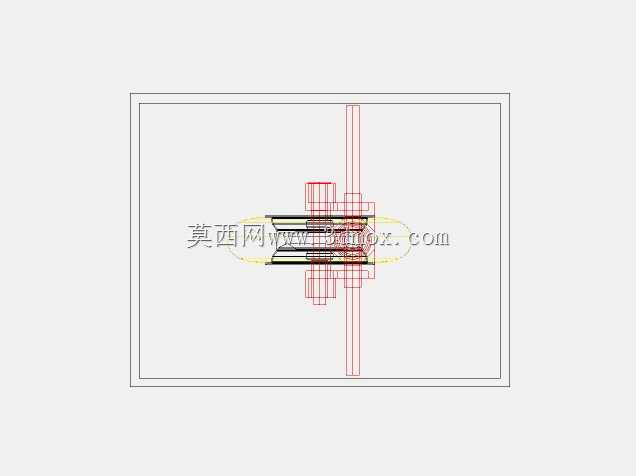

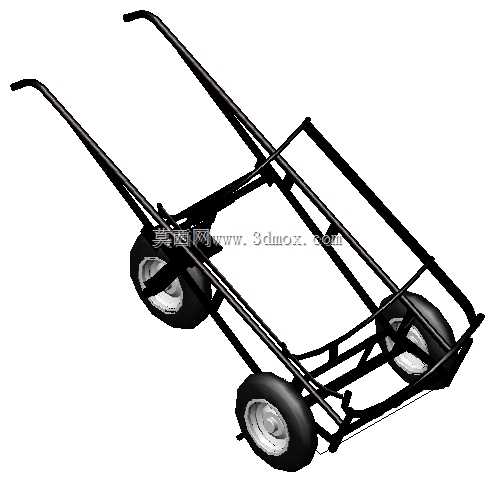

这款三轮结构的手动搬运载具，主要面向厂区内部短距离散料、轻型工件的周转作业场景，适配车间内部通道狭窄、大型机动运输设备无法通行的作业环境，可在仓储区与生产线工位之间完成单次150kg以内载荷的转运任务，相比传统两轮手推车，三轮支撑结构在静置装载时无需倚靠外物即可保持直立状态，降低操作人员临时停靠时的扶稳操作负担。从结构设计逻辑来看，整车采用矩形钢管焊接成型的框架式主体，车架前部设置两组大直径充气轮作为主承载轮，后轮采用单组万向脚轮结构，转向时仅需下压扶手将后轮抬离地面，即可依托前部两轮完成小半径转向，通道转弯半径可控制在1.2米以内，适配多数生产车间1.5米宽的人行通道通行要求。车架上部设置的两组立式扶手采用圆钢弯折成型，扶手高度设置在距离地面1.1米位置，匹配成年操作人员自然站立时的手部握持高度，推行过程中无需弯腰施力，长时间作业可降低腰部负荷。车架中部设置的横向挡杆结构，可在装载桶装、箱装物料时起到侧向限位作用，避免运输过程中物料从车架侧方滑落，车架底部的承载平面采用多根横向钢管等距排布，既保证承载平面的支撑强度，又能减少整车自重，空载状态下整车重量控制在28kg以内，单人即可完成抬运、挪位操作。从安装边界尺寸来看，整车总长度控制在1.4米，总宽度0.75米，扶手顶端距离地面高度1.15米，承载平面距离地面高度0.32米，装载物料时的整体重心高度控制在0.6米以内，推行过程中不易发生侧翻。轮组选型上，主承载轮采用直径400mm的充气橡胶轮，轮芯为钢制冲压结构，可适配车间内存在细小铁屑、轻微凹凸的硬化路面，充气胎体可过滤路面颠簸带来的震动，运输易碎类工件时可减少震动磕碰损伤；后部万向轮采用直径150mm的实心橡胶轮，仅在转向及驻车时接触地面，磨损量较小，轮组安装位置预留了足够的拆卸空间，后期轮组磨损后可快速完成更换，无需对车架主体进行切割焊接作业。车架焊接位置均采用满焊工艺，焊后打磨去除焊渣毛刺，扶手位置可根据使用需求加装橡胶防滑握套，提升握持摩擦力，手部出汗时也不易打滑。在实际使用场景中，这类手动搬运车无需动力源，不存在充电、燃油补给的维护需求，可在五金加工车间、仓储库房、农产品集散场地、建材零售门店等场景使用，除了搬运规整的箱装物料，也可通过在承载平面加装定制料斗，完成散装颗粒、粉状物料的短距离转运，车架预留的多处横向杆位也可作为捆绑带的固定点，运输异形工件时可通过捆绑带将物料与车架绑定，避免运输过程中物料移位。设计过程中针对车架受力点做了局部加强处理，主承载轮的安装支架采用加厚钢板与车架纵梁焊接，承载150kg额定载荷时，车架中部的最大挠度控制在2mm以内，长期使用不会出现车架永久变形。扶手与车架的连接位置设置了斜向加强筋，推行时施加在扶手上的下压力可通过加强筋分散到车架纵梁上，避免扶手根部因应力集中出现断裂问题。
