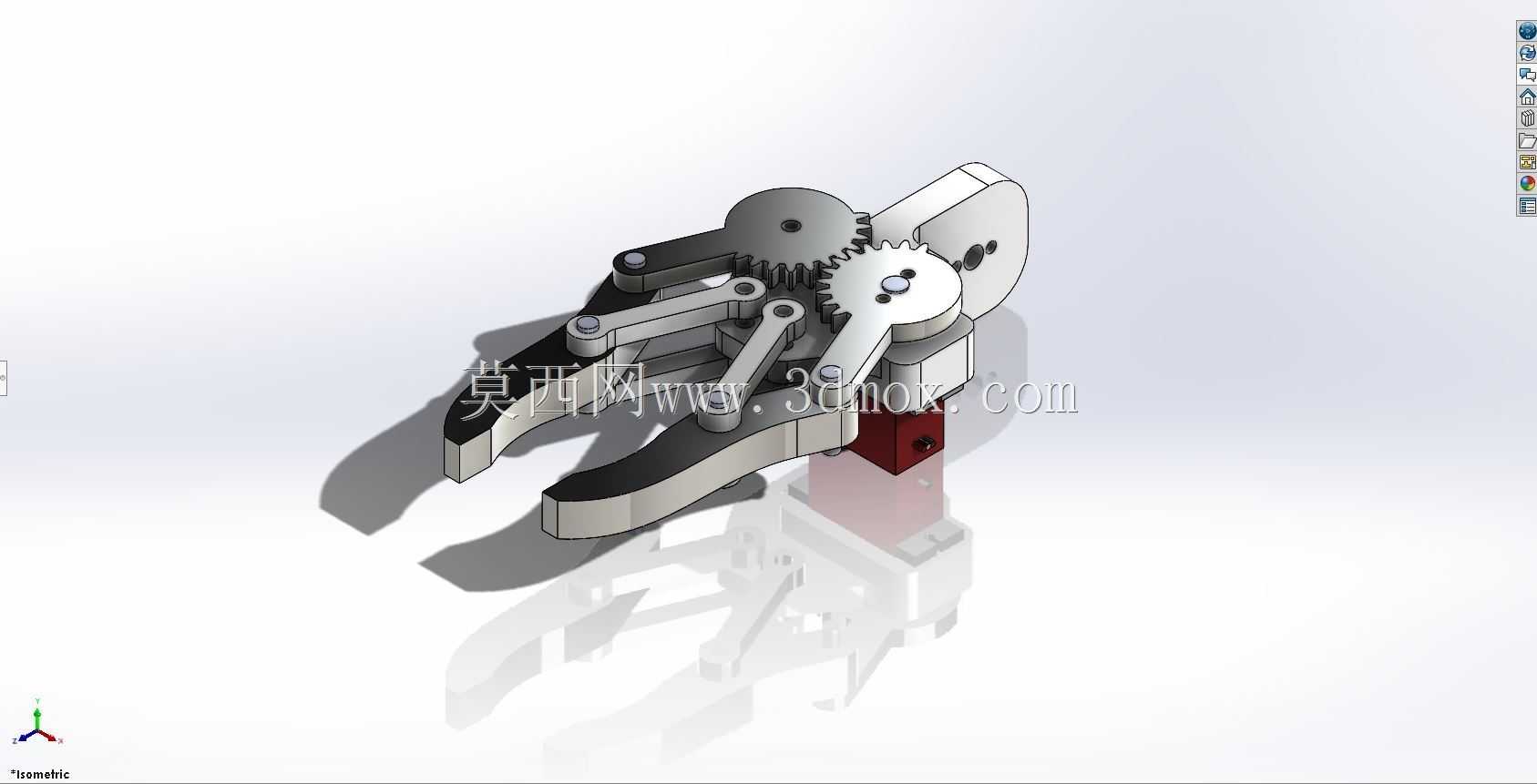

齿轮联动自适应机械夹持执行末端

这款齿轮联动的夹持执行部件，主要适配轻载自动化搬运、分拣工位的末端执行需求，在3C电子小件分拣、实验室样本转运、小尺寸零件上下料场景中，能替代气动夹爪完成对规则或小范围异形工件的稳定抓取，不需要额外布置复杂气路，仅通过单路舵机旋转输入即可完成开合动作，适配桌面级小型机械臂的安装负载要求。从结构设计逻辑来看，核心采用对称布置的齿轮啮合传动结构，两个夹指的驱动齿轮直接啮合，保证两侧夹指开合角度完全同步，不会出现单侧重载偏移导致的夹取偏斜问题，夹指根部的连杆铰接结构做了等长限位设计，夹指在开合全程保持平行夹持姿态，接触工件的端面做了阶梯型防滑齿槽，针对不同厚度的工件都能保证足够的接触摩擦力，不会出现夹取滑脱的情况。安装边界方面，底部预留标准舵机安装位，适配市面上主流的20kg扭矩金属齿舵机，整体安装法兰的孔位间距符合小型机械臂末端的通用安装标准，不需要额外做转接板即可直接装配，整体外轮廓在闭合状态下宽度不超过65mm，开合最大行程可达40mm，能覆盖绝大多数小型工件的夹取尺寸需求。设计过程中特意将传动齿轮的模数设置为0.8，齿部做了等强度修形，在保证传动精度的同时，能承受夹取过程中的瞬时冲击载荷，所有铰接位置都预留了标准衬套安装槽，长期往复运动不会出现轴孔磨损导致的间隙过大问题，夹指部分采用分体式设计，可根据实际夹取的工件外形更换不同接触端面的夹指模块，不需要拆解整个传动结构就能快速完成适配调整。不同于常见的连杆式夹爪，这款结构的传动路径更短，舵机输出的扭矩直接通过齿轮传递到夹指，传动效率更高，在相同舵机扭矩下能提供更大的夹持力，同时齿轮啮合的回程间隙更小，夹指的开合位置重复定位精度可以控制在0.1mm以内，满足精密小件的夹取定位要求。整体结构没有冗余的传动部件，所有零件都可以采用常规的机加工或者3D打印方式制作，维护时只需要定期在齿轮啮合面和铰接轴位置添加润滑脂即可，不需要复杂的维护工序，在小型自动化教学实验平台、桌面级搬运机械臂、定制化分拣设备上都有很高的适配性。
