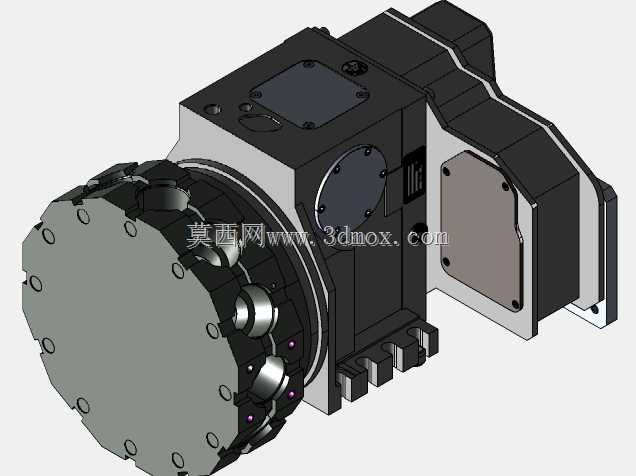

TBMR250左侧液压伺服动力转台结构

这款左侧布置的液压转台，主要配套斜床身数控车床使用，安装在机床主轴左侧的床鞍安装面上，承担多工序加工中的工位自动切换功能，可在一次装夹工件的前提下，完成车削、径向钻孔、轴向攻丝、侧面铣削等复合加工动作，省去工件二次装夹的定位误差，大幅提升盘类、轴类复杂零件的加工效率与精度一致性。从结构设计来看，该转台采用液压驱动作为动力源，相比伺服电动转台，液压驱动的锁紧扭矩更大，重切削工况下的刚性表现更突出，适合大切深、高负载的钢件、铸铁件加工场景；转台的分度盘端采用端齿盘定位结构，重复定位精度可满足IT6级加工的公差要求，分度动作通过内置的液压油路推动齿盘脱开、转动、锁紧的逻辑完成，分度响应速度快，转位过程无冲击，不会带动工件产生位移偏差。安装边界方面，该转台的底部安装面设置了定位键槽与螺栓过孔，可直接匹配标准斜床身车床的床鞍安装螺孔布局，无需额外加工过渡连接盘；转台的外接液压油口集中布置在壳体后侧，排布规整，可避免加工过程中切屑、切削液飞溅对接头造成损伤，同时预留了动力刀座的驱动轴接口，可配套不同规格的径向、轴向动力刀座，拓展加工工艺范围。外形结构上，转台的壳体采用高刚性铸铁材质，经过时效处理消除内应力，长期使用不会产生结构变形；刀盘端的刀座安装位采用标准化接口，可快速更换不同类型的刀夹，适配不同规格的车刀、动力刀具；壳体侧面的检修盖板采用密封式设计，可防止切削液、切屑进入转台内部，日常维护时只需拆开盖板即可检查内部齿盘、密封件的磨损情况，降低运维难度。在实际加工场景中，这类左侧液压转台常配套排刀架或者右侧刀塔使用，形成双工位加工布局，针对需要双侧加工的复杂轴类零件，可实现左右工位同时走刀加工，缩短单件加工节拍；转台的液压锁紧机构在加工时可提供足够的锁紧力，即使在端面铣削、大直径钻孔的高负载工况下，也不会出现刀盘颤动、位移的问题，保证加工面的粗糙度与尺寸精度。设计过程中，重点优化了转台内部的油路布局，将分度油路、锁紧油路、动力刀座的冷却油路做了集成化设计，减少了外接管路的数量，降低了管路漏油的风险；同时对转台的转动惯量做了匹配优化，在保证刀盘安装足够数量刀具的前提下，尽可能降低转动部分的重量，缩短转位时间，提升加工效率。
