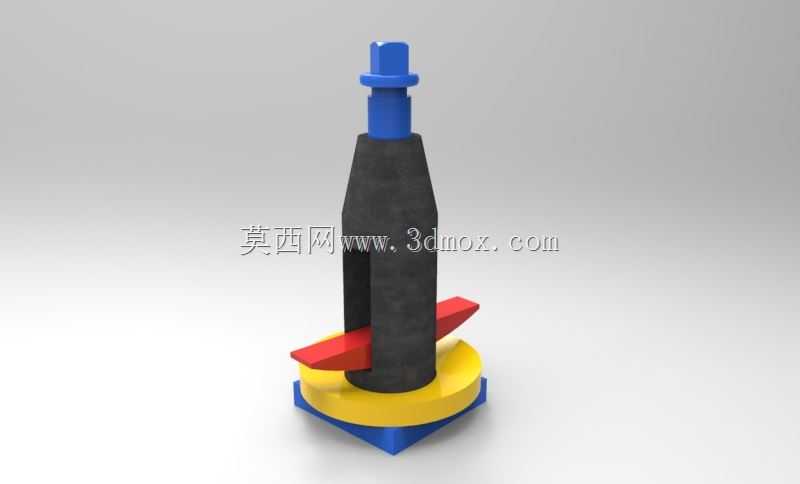

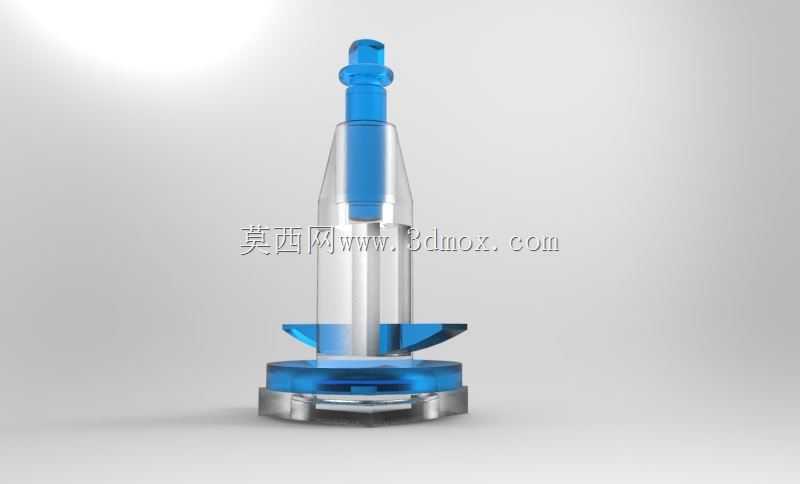

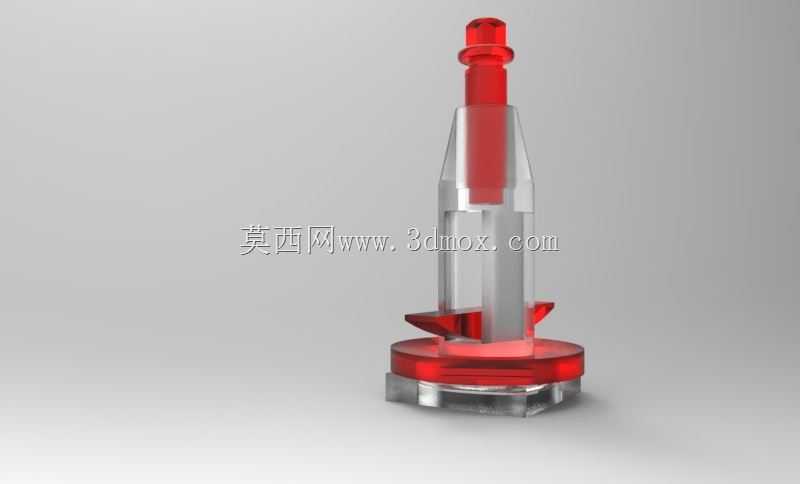

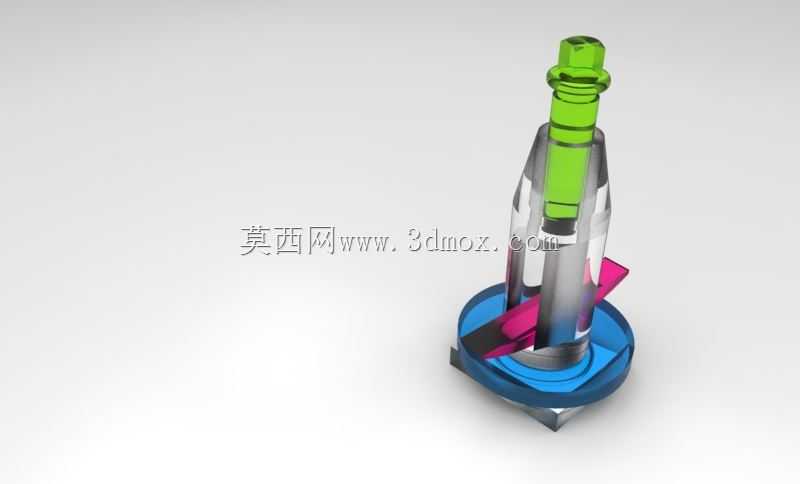

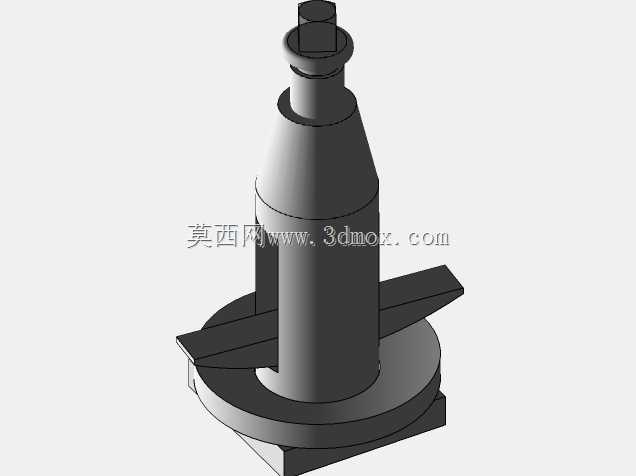

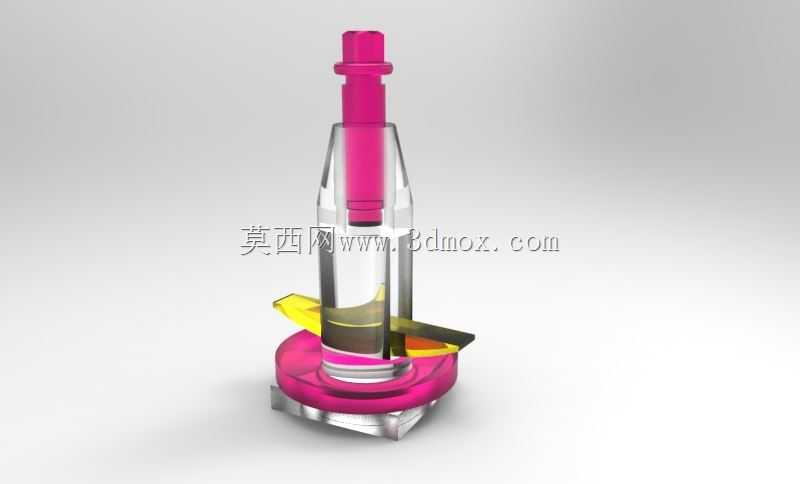

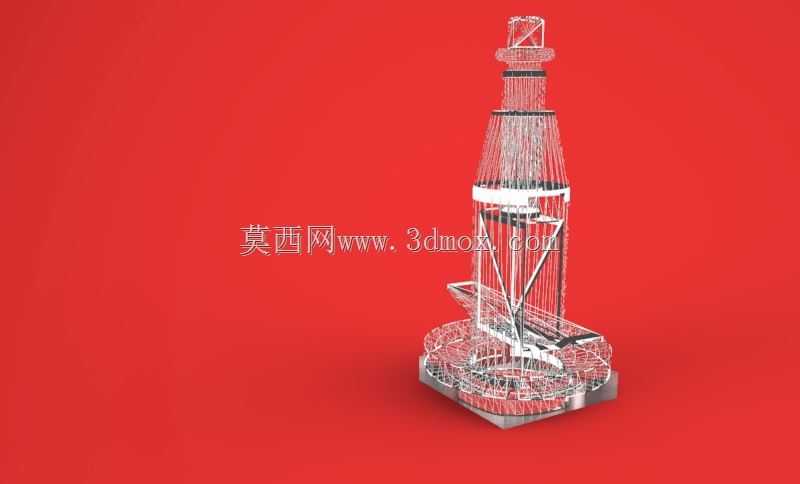

这款单刀架组件常见于小型专用切削设备、台式加工工装的刀具装夹工位,主要承担单工位切削刀具的定位、夹持与切削力传导作用,区别于多工位转塔刀架,其结构更紧凑,适配小行程、单工序的精密加工场景,比如小型仪表车床的端面切削工位、专用倒角设备的刀具固定端,或是实验类加工装置的刀具装夹模块。从结构设计来看,组件采用同轴分层布局,底部为带定位止口的法兰式安装基座,基座外圈预留均匀分布的安装孔位,可通过内六角螺栓直接固定在设备工作台的T型槽或工装安装板上,安装止口的配合公差选用H7/h6间隙配合,既保证安装定位精度,又能在维护时快速拆装更换。中部为导向与承载段,采用透明可视化的结构设计,并非为了外观展示,而是方便调试阶段观察内部推杆的行程位置,确认刀具夹紧状态下的顶紧行程是否到位,避免因内部卡滞导致的夹持力不足问题,透明段的材质选用高透亚克力或PC材质,壁厚控制在3mm,既保证足够的结构强度承受切削侧向力,又能清晰观测内部构件的运动状态。上部为刀具装夹段,蓝色的锁紧套采用锥面配合结构,装入刀具后向下旋动锁紧套,通过锥面的径向收缩力抱紧刀具柄部,这种结构相比侧面顶丝锁紧,夹持同轴度更高,能有效减少刀具高速旋转时的径向跳动,锁紧套顶部设计有防滑滚花,无需额外工具即可手动完成换刀操作,适配频繁换刀的小批量加工场景。设计过程中重点考量了切削力的传导路径,切削过程中产生的径向力直接通过中部承载段传递到底部安装基座,避免力作用在锁紧机构上导致锁紧失效,内部的顶紧推杆采用不锈钢材质,表面做硬化处理,硬度达到HRC45-50,减少长期往复运动带来的磨损,推杆与中部导向孔的配合间隙控制在0.02mm以内,保证顶紧动作的同轴度,避免顶紧时刀具出现偏斜。安装边界方面,底部安装法兰的外径为62mm,安装孔中心圆直径为50mm,适配市面上多数小型加工工作台的安装孔距,组件整体总高度为118mm,最大外径处为底部法兰,上部锁紧段的最大外径为18mm,可避让加工区域的周边工装,不会与工件夹具产生运动干涉。在实际应用中,这类单刀架还可搭配不同内径的锁紧套,适配柄径从3mm到10mm的各类小型切削刀具,包括高速钢立铣刀、合金倒角刀、小型钻头等,无需更换整个刀架主体,仅更换适配的锁紧套即可完成不同刀具的装夹,大幅降低工装备件成本。结构上没有多余的冗余设计,所有构件均承担明确的功能,没有装饰性结构,每个倒角、退刀槽的设计都对应加工工艺需求,比如底部法兰的安装孔处设计有1mm的沉孔,可容纳螺栓头部,避免螺栓突出影响安装平面的贴合度,中部透明段与上下金属段的连接采用卡环加密封胶圈的结构,既保证连接强度,又能防止切削液进入内部污染推杆导向面。
