带凸轮机构的万向联轴器传动结构

项目分类:3D模型 发布时间:2021-10-07 ID:298340
  • 带凸轮机构的万向联轴器传动结构
  • 带凸轮机构的万向联轴器传动结构
  • 带凸轮机构的万向联轴器传动结构
  • 带凸轮机构的万向联轴器传动结构
  • 带凸轮机构的万向联轴器传动结构
  • 带凸轮机构的万向联轴器传动结构
  • 带凸轮机构的万向联轴器传动结构
  • 带凸轮机构的万向联轴器传动结构
  • 带凸轮机构的万向联轴器传动结构
  • 带凸轮机构的万向联轴器传动结构
  • 带凸轮机构的万向联轴器传动结构
  • 带凸轮机构的万向联轴器传动结构
  • 带凸轮机构的万向联轴器传动结构

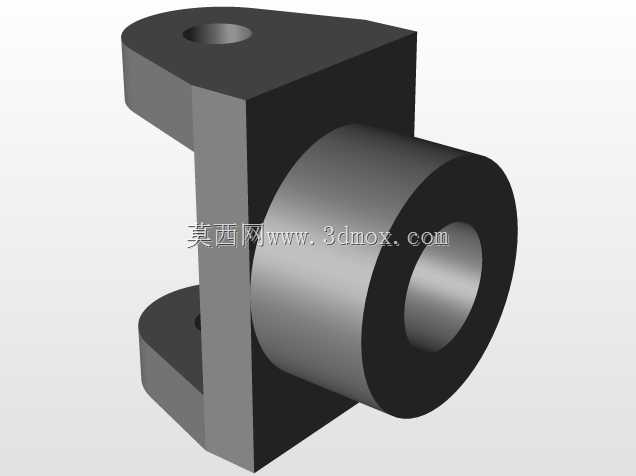

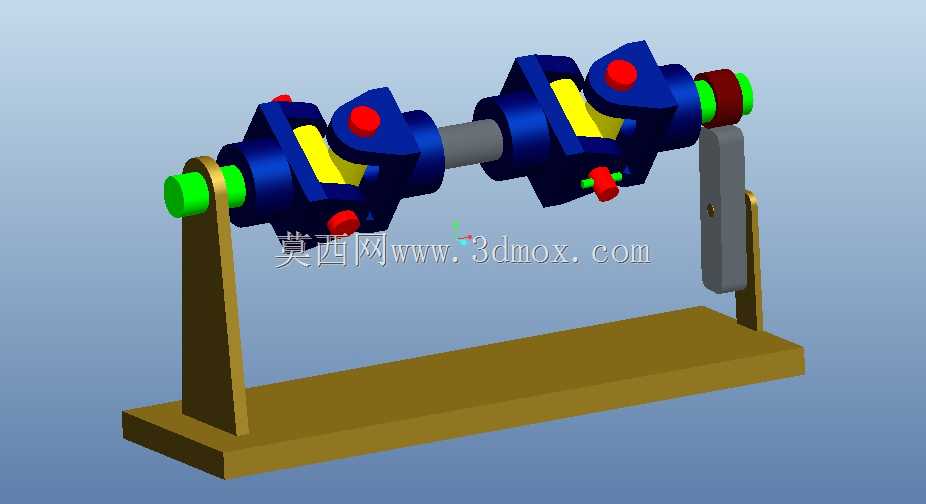

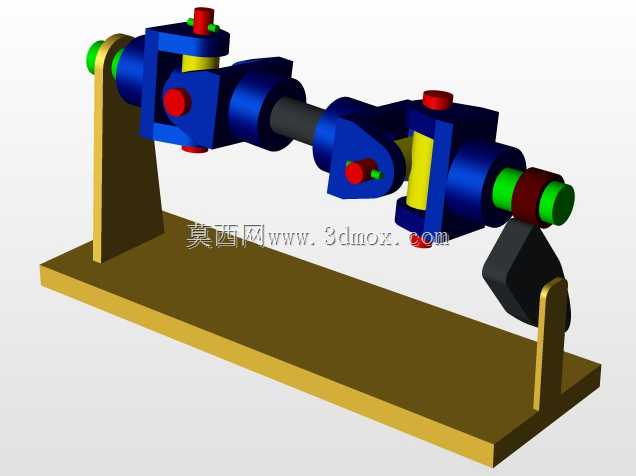

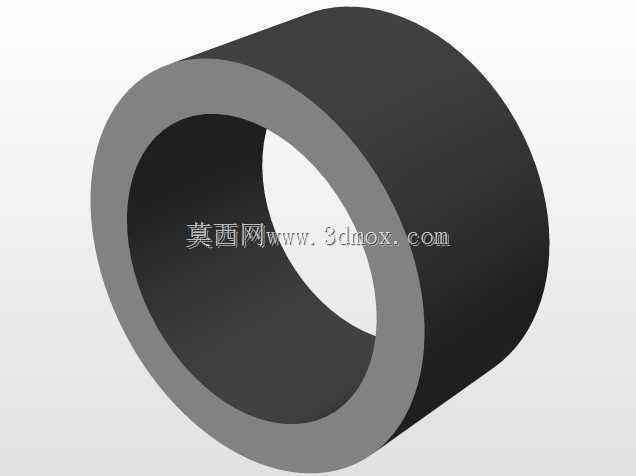

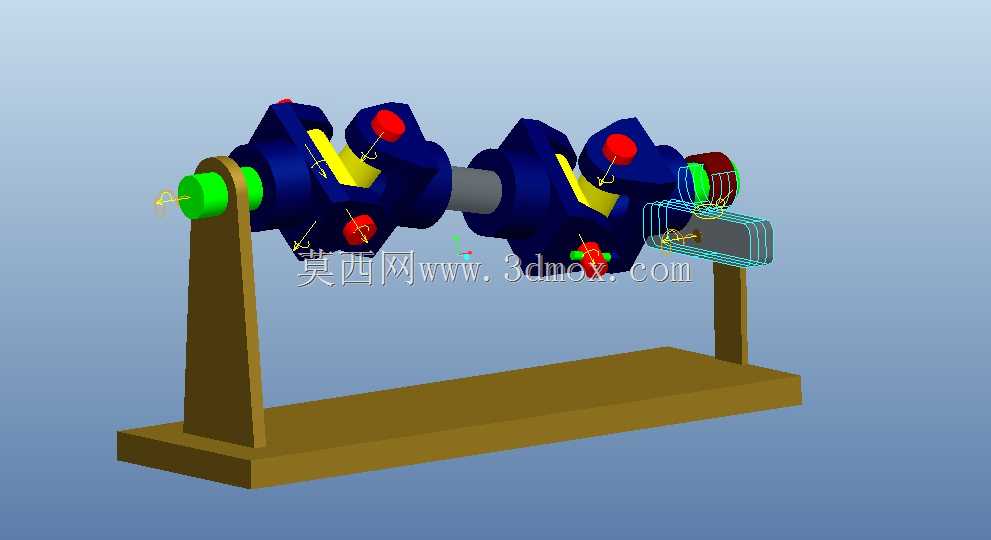

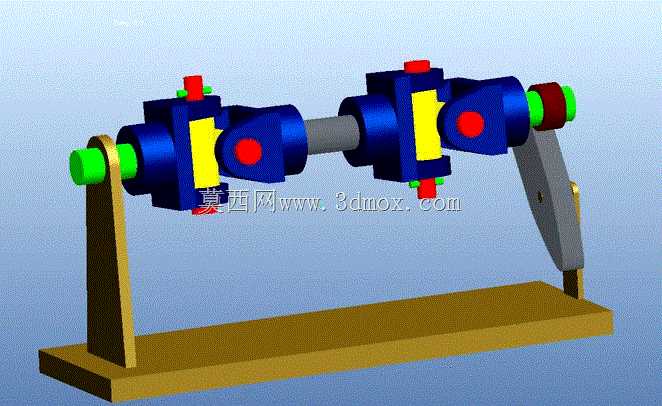

在各类工业传动场景中,存在大量两轴轴线无法严格对中的动力传输需求,比如轻工包装线的分切辊组、小型农机的动力输出端、非标自动化设备的跨模块传动工位,常规刚性联轴器无法补偿轴系的径向、角向偏移,容易造成轴端轴承过载磨损、传动卡滞甚至断轴故障,这类场景下万向联轴器是核心的传动补偿部件,而附加凸轮机构的结构设计,是为了在完成偏移轴功率传输的同时,集成周期性的动作输出需求,省去额外布置凸轮驱动单元的空间与成本。这套结构的核心设计逻辑,是在传统十字轴式万向联轴器的基础上,将其中一个连接端的法兰座集成凸轮轮廓,联轴器随轴转动的过程中,凸轮轮廓可推动摆杆构件完成预设轨迹的往复动作,比如工位间歇挡停、物料周期性推送、润滑脂定时挤压涂布等配套动作,不需要额外为凸轮设置独立的驱动源,大幅压缩了传动单元的整体安装空间。从结构布局来看,整套传动组件通过两端的轴套与待连接轴实现锁紧配合,轴套与中间十字传动块之间采用间隙配合,可补偿两轴之间最大5°的角向偏移以及2mm以内的径向错位,补偿量覆盖绝大多数非标设备的安装误差范围,不需要在装配阶段反复调整轴系同轴度,降低现场装配的调试难度。底部的安装支座采用一体式铣削成型结构,两个支撑立板的间距根据联轴器的总长度做匹配设计,立板上的轴孔与联轴器轴套保持同轴,安装时只需将支座通过底部的安装孔固定在设备安装基板上,再穿入两端的传动轴即可完成装配,不需要额外制作辅助支撑结构。凸轮轮廓的曲线根据配套摆杆的动作行程做参数化设计,转动过程中凸轮与摆杆接触段的压力角控制在30°以内,避免出现传动自锁、接触应力过大导致的轮廓磨损问题,摆杆的铰接点设置在支座侧方的延伸支架上,复位可通过外置拉簧实现,整套结构在完成偏移轴动力传输的同时,可稳定输出周期往复动作,适合集成在空间紧凑、需要同步完成传动与间歇动作的小型设备工位中。
