虎克型万向联轴器传动结构设计

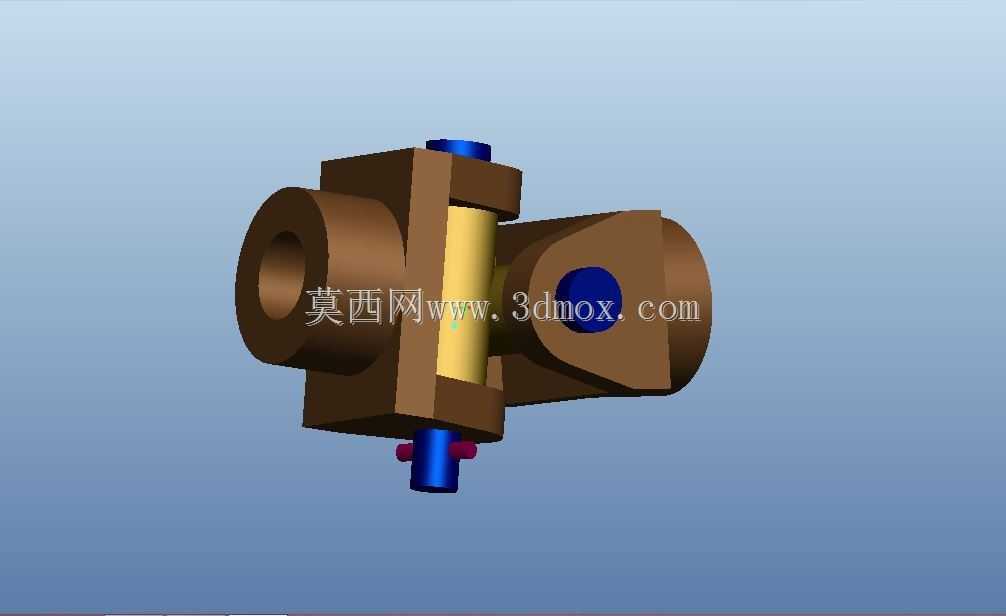

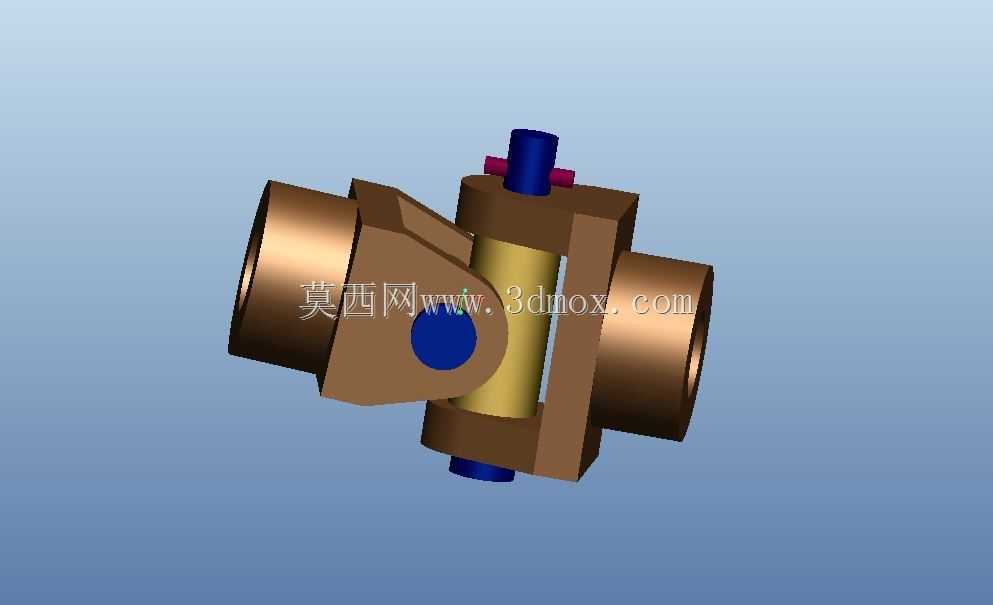

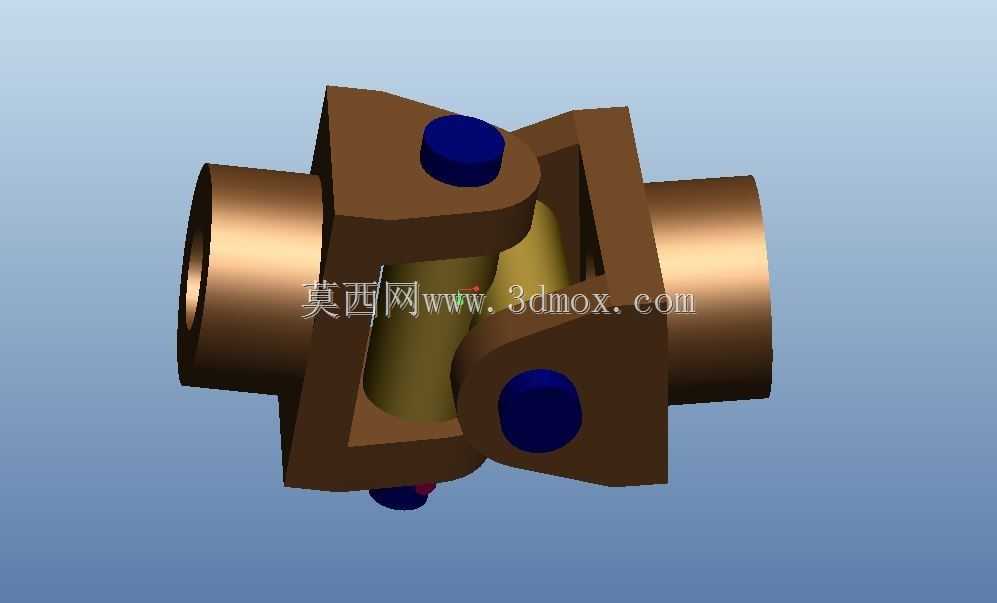

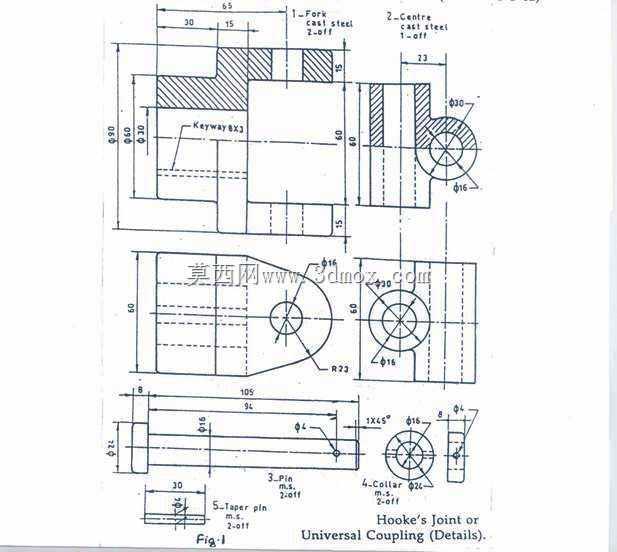

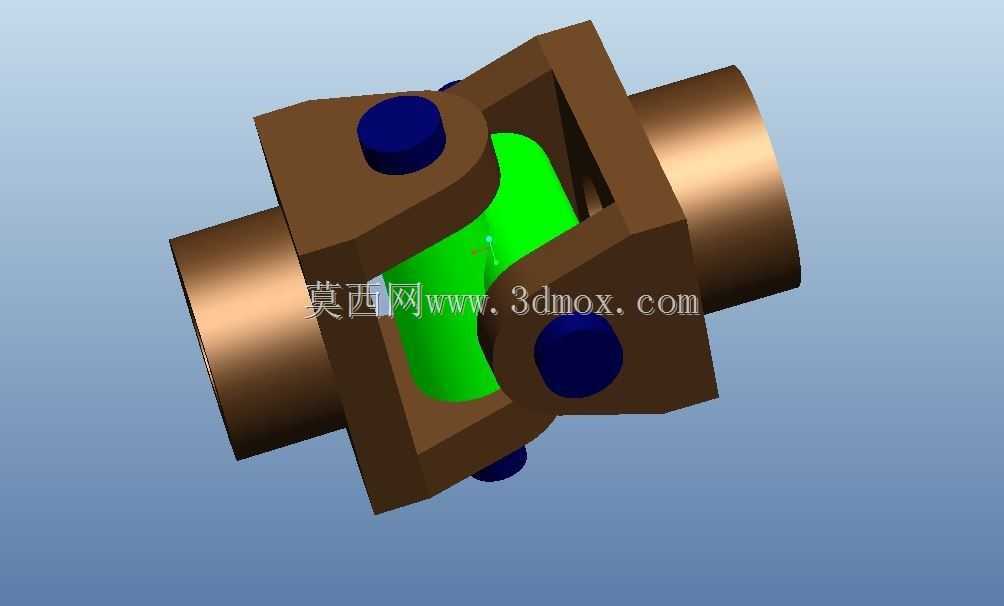

　　这类虎克结构万向联轴器，主要用于解决两传动轴之间存在轴线夹角时的扭矩传递问题，在各类存在轴系偏角的传动场景中应用广泛，比如小型工程机械的动力输出端、轻工设备的变角度传动工位、试验台架的可调角度传动连接，都能看到这类结构的身影。它的核心作用是在输入轴与输出轴存在角向偏移的工况下，保证扭矩的连续稳定传递，避免刚性连接在轴系存在偏角时产生的附加弯矩，防止轴端、轴承因为额外载荷出现过早磨损甚至断裂失效。从结构设计来看，该联轴器采用十字销作为中间传动件，两个叉形接头分别与主动轴、从动轴配合连接，十字销的四个轴颈分别嵌入两个叉头的对应销孔内，通过销轴的转动自由度，补偿两轴之间的角向偏差，相比单节万向节，这类结构可以在更大的轴间夹角下稳定工作，

　　常规工况下允许的轴间夹角可以达到15到25度，能覆盖多数非同轴传动的布局需求。设计过程中，叉头部分采用对称式结构布局，保证两个旋转方向的传动受力均匀，销轴与叉头孔的配合选用间隙配合，既保证转动灵活性，又避免配合间隙过大导致的传动回程误差，销轴端部设置限位结构，防止运转过程中销轴脱出引发传动故障。两端的轴套部分采用通孔设计，可根据配套轴的直径调整配合尺寸，安装时通过键连接或者顶丝实现与轴端的周向固定，安装边界需要预留足够的摆动空间，避免联轴器在最大偏角运转时与周边机架、护罩发生运动干涉。叉体的受力截面经过加厚处理，在传递额定扭矩时，叉根部位的弯曲应力控制在材料许用应力范围内，保证交变载荷下的结构疲劳强度，

　　中间十字销的轴颈部位做了等强度设计，避免应力集中导致的销轴断裂。实际选型应用时，需要根据传递的额定扭矩、最高工作转速、最大轴间夹角来匹配对应规格，安装时要保证两端叉头的回转中心与十字销中心重合，避免出现额外的偏心载荷，日常维护中需要定期检查销轴的磨损情况，当配合间隙超过允许值时及时更换磨损件，保证传动精度与运行可靠性。这类结构相比柔性联轴器，能传递更大的扭矩，且角向补偿能力更强，适合中低速、存在固定或可变轴间夹角的传动场景，在布局受限无法保证两轴严格同轴的设备设计中，是非常实用的轴系连接部件。
