齿轮驱动曲柄滑块传动机构设计

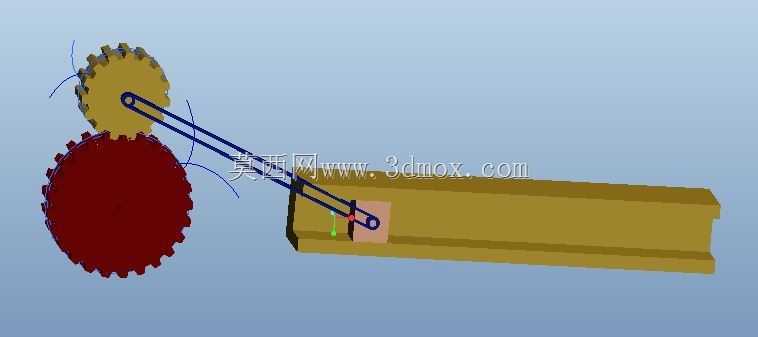

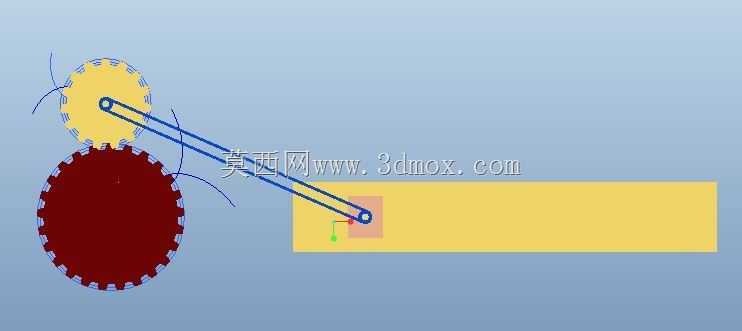

　　这套传动结构将传统曲柄滑块机构中的曲柄构件替换为啮合齿轮组，核心是通过齿轮的定比啮合特性，把旋转运动转化为滑块的直线往复运动，在轻工送料、小型冲压工位、间歇进给机构中有着广泛的适配场景。从结构设计逻辑来看，两个啮合的正齿轮承担了原曲柄的动力输入与运动转换功能，上方齿轮的偏心位置铰接连杆，连杆另一端与导轨内的滑块形成转动副，齿轮转动时，偏心点的圆周运动通过连杆约束，带动滑块沿导轨方向做规律的往复直线运动，相比传统盘状曲柄，齿轮啮合的传动间隙更小，传动比恒定，在需要同步匹配其他工位动作的设备中，能保证运动时序的精准度，不会出现曲柄连杆机构长期磨损后间隙过大导致的行程误差累积问题。设计过程中需要重点关注几个安装边界参数：

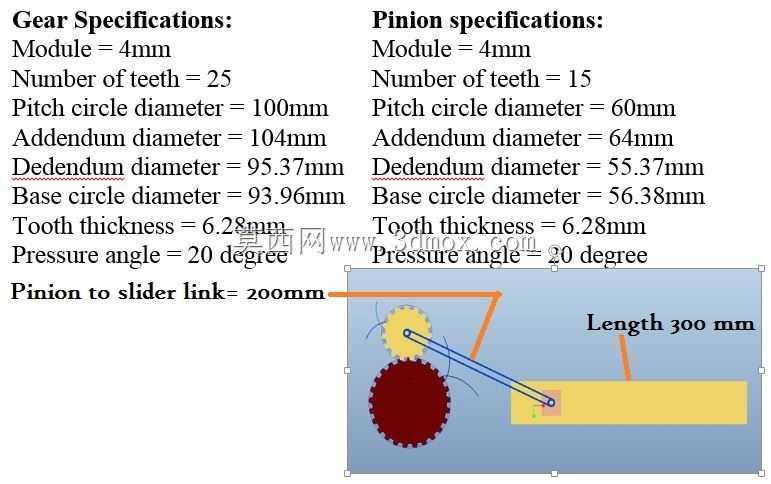

　　首先是两个啮合齿轮的中心距，必须匹配所选模数齿轮的标准中心距，保证齿侧间隙在合理范围内，既不会出现卡滞也不会有过大的回差；其次是上方齿轮上的铰接点偏心距，这个参数直接决定滑块的行程长度，偏心距越大滑块行程越长，需要匹配实际工位的进给距离要求，同时要校核连杆长度，避免机构运动到死点位置时出现卡滞，还要保证连杆摆动过程中不会和齿轮轮齿、导轨侧壁产生运动干涉。导轨的截面尺寸需要和滑块的外形尺寸做间隙配合，预留0.02-0.05mm的滑动间隙，保证滑块运动顺畅无卡涩，导轨的安装平面需要和齿轮安装面保持平行，否则会导致连杆承受附加弯矩，加快铰接点的磨损。这套结构相比传统曲柄滑块的优势在于，动力可以直接从下方齿轮输入，不需要额外设置曲柄安装轴，

　　两个啮合齿轮可以同时匹配其他传动链路，比如下方齿轮可以同时外接动力输入、同步带动其他工位的传动件，减少整机的传动构件数量，让整体结构更紧凑。在实际应用中，这类结构常被用在小型自动化设备的短行程送料工位，比如包装设备的推料机构、小型冲床的送料机构，不需要额外设置减速结构，齿轮本身就能传递恒定扭矩，运动过程中滑块的速度变化遵循正弦运动规律，冲击载荷小，适合中低速的往复运动工况。建模过程中需要对运动干涉做逐帧校验，重点检查齿轮转动到不同角度时，连杆和轮齿、滑块和导轨端面的位置关系，铰接点的转动副需要预留足够的销轴安装空间，保证装配时销轴可以顺利穿入，同时要考虑铰接点的润滑空间，预留注油位置，延长机构的使用寿命。
