无齿圈太阳轮与行星轮啮合传动结构

项目分类:齿轮 发布时间:2021-12-04 ID:428565
  • 无齿圈太阳轮与行星轮啮合传动结构
  • 无齿圈太阳轮与行星轮啮合传动结构
  • 无齿圈太阳轮与行星轮啮合传动结构
  • 无齿圈太阳轮与行星轮啮合传动结构
  • 无齿圈太阳轮与行星轮啮合传动结构
  • 无齿圈太阳轮与行星轮啮合传动结构

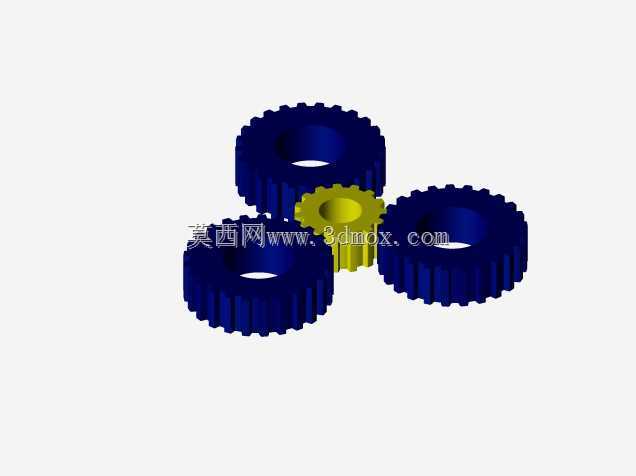

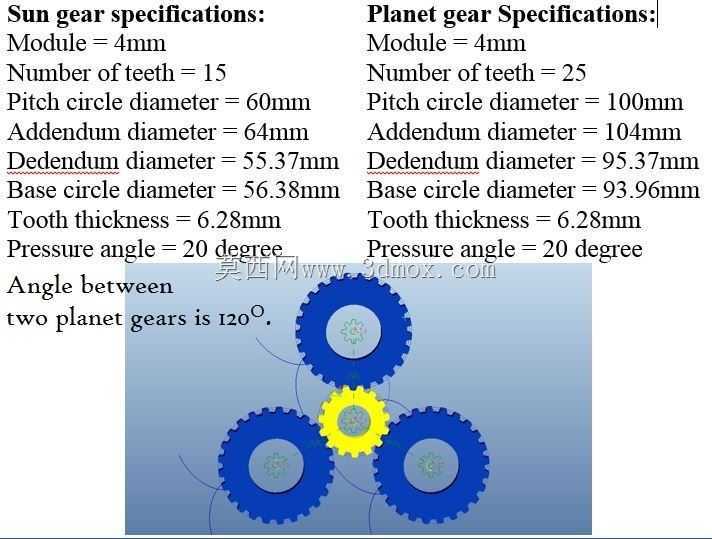

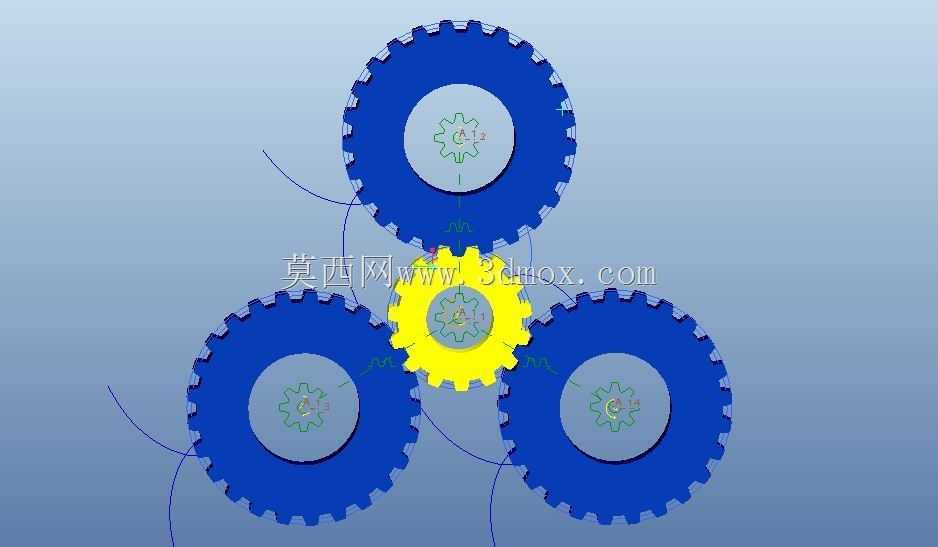

  这套无齿圈的太阳轮与行星轮啮合结构,是行星传动系统里的核心啮合单元,常见于中小功率的减速传动场景,比如小型输送线的驱动端、轻工设备的进给机构、自动化工位的分度传动单元里,都能见到这类无内齿圈的行星啮合布局,相比完整的NGW行星轮系,去掉固定内齿圈的结构更适配需要行星轮直接输出动力、或是多行星轮同步驱动外圈执行件的工况。从结构布局来看,中心的太阳轮作为动力输入件,三个行星轮沿太阳轮周向120度均布,所有轮齿均采用标准正齿廓设计,啮合过程中无轴向分力,支撑结构仅需配置径向轴承即可满足受力要求,能大幅简化支撑座的加工与装配难度。设计过程中首先要匹配太阳轮与行星轮的模数、压力角参数,保证啮合侧隙处于合理区间,既要避免侧隙过小导致的卡滞、

  传动发热,也要防止侧隙过大带来的回程误差,对于有分度精度要求的工位场景,还需要在建模时对齿厚偏差做补偿,抵消加工装配带来的累计误差。安装边界方面,三个行星轮的中心分布圆直径决定了整套传动单元的径向占用空间,太阳轮的输入轴径、行星轮的安装轴径需要匹配对应规格的轴承与轴用挡圈槽位,轮齿的有效齿宽要结合传递扭矩核算,保证齿面接触强度与齿根弯曲强度满足额定载荷下的使用寿命要求,避免长期运转出现断齿、点蚀问题。这类结构在实际使用中,因为没有内齿圈的约束,行星轮的公转轨迹需要配合外部的行星架做限位,建模时已经预留了行星架与行星轮轴的配合安装位,三个行星轮的安装孔位同轴度、与太阳轮中心的位置度公差,是整套结构能否顺畅运转的关键,

  建模时已经将配合公差带做了合理设置,装配时无需额外修配即可完成啮合调试。相比带内齿圈的行星减速结构,这套布局的传动效率更高,没有内齿圈啮合带来的额外滑动摩擦损耗,同时三个行星轮均布的设计能将输入载荷均匀分流,单齿承受的载荷更小,同等模数下能传递更大的扭矩,适合安装空间径向尺寸受限、但需要大扭矩输出的紧凑传动场景。轮齿部分采用渐开线正齿廓设计,加工时可以用滚齿、插齿工艺完成,加工成本低于斜齿行星轮系,维护更换也更便捷,单颗轮齿出现磨损时仅需更换对应齿轮即可,无需整套替换传动单元。
