啮合式带小齿轮正齿轮传动结构

项目分类:齿轮 发布时间:2021-12-04 ID:428566
  • 啮合式带小齿轮正齿轮传动结构
  • 啮合式带小齿轮正齿轮传动结构
  • 啮合式带小齿轮正齿轮传动结构
  • 啮合式带小齿轮正齿轮传动结构
  • 啮合式带小齿轮正齿轮传动结构

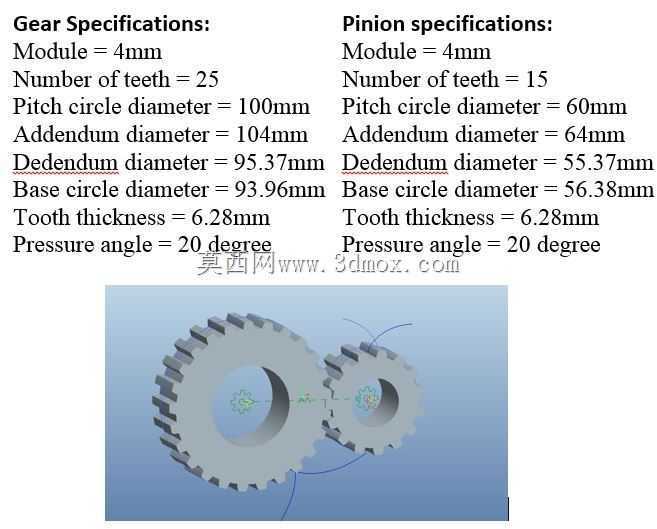

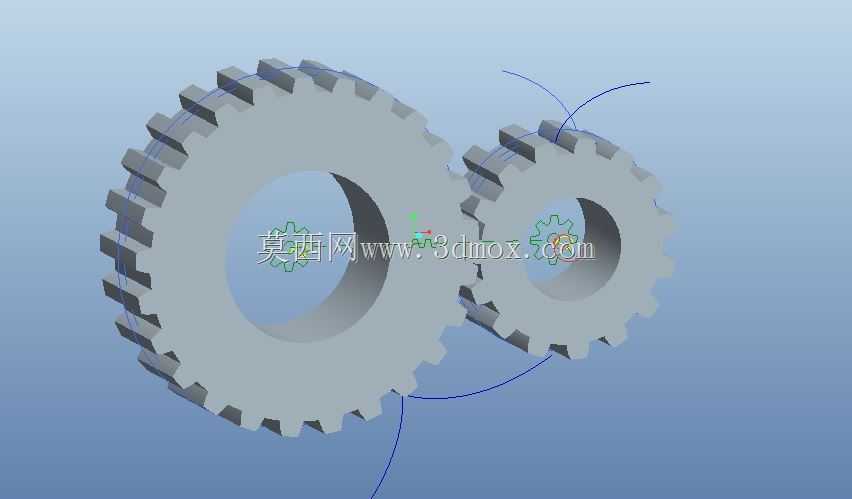

  这套啮合正齿轮副在常规动力传输场景中应用覆盖极广,从小型输送线的动力分路单元,到台式工装的进给传动模块,再到小型自动化设备的转速匹配机构,都能见到这类大小齿轮搭配的啮合结构。设计这套结构时,首先要敲定的是两轴的中心距边界,这直接决定了大小齿轮的齿顶圆、齿根圆参数匹配,要保证啮合时齿侧间隙留足0.1-0.2mm的公差余量,避免热胀后出现卡滞打齿的问题,同时也要控制间隙不能过大,否则正反转切换时会产生明显的回差,影响传动精度。大齿轮作为从动件,内孔的安装轴径要匹配常用的输出轴规格,键槽位置要做对称度校验,保证装配后齿轮的径向跳动控制在0.05mm以内,避免运转时出现周期性的振动噪音。小齿轮作为主动件,

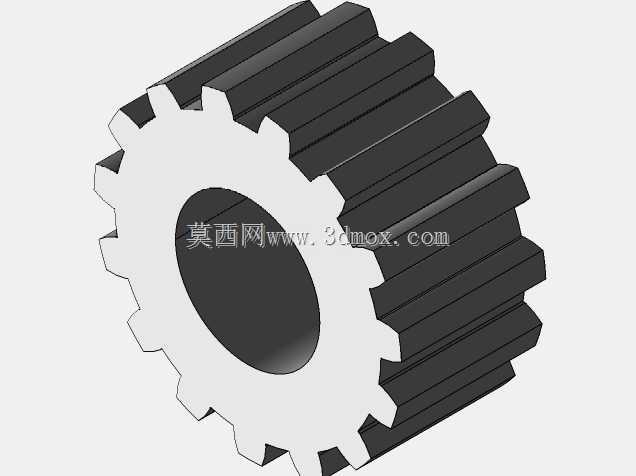

  齿宽比大齿轮多出2-3mm的设计余量,是考虑到装配时的轴向窜动误差,保证全齿宽都能参与啮合,提升齿面的接触强度,延长整套传动副的使用寿命。齿形采用标准渐开线直齿设计,加工时无需专用的螺旋角工装,普通滚齿机即可完成加工,制造成本远低于斜齿轮或人字齿轮结构,适合中小载荷的定速比传动场景。两齿轮的啮合接触斑点要控制在齿面中部,接触面积沿齿高方向不小于40%,沿齿宽方向不小于50%,才能保证载荷均匀分布在齿面上,避免局部应力集中导致的断齿风险。实际选型应用时,要根据传递的扭矩核算齿根弯曲强度,针对持续运转的工况还要校核齿面接触疲劳强度,避免长期运转后出现点蚀失效。安装时要保证两轴的平行度公差在0.02mm/100mm以内,

  否则会出现齿面偏载,加速单侧齿面的磨损。这套结构没有额外的轴向力,支撑轴承只需选用普通深沟球轴承即可满足受力要求,能简化配套的轴承座设计,降低整体机构的装配复杂度。在小型食品输送设备、桌面型加工工装、简易包装机械的动力传输单元中,这类大小啮合正齿轮结构因为装配简单、维护方便、传动效率稳定,一直是定速比传动的首选结构,设计时只要把控好中心距公差、齿侧间隙、轴系平行度这几个核心参数,就能保证整套传动结构长期稳定运转,不会出现过早失效的问题。
