多自由度夹取式工业机械臂结构设计

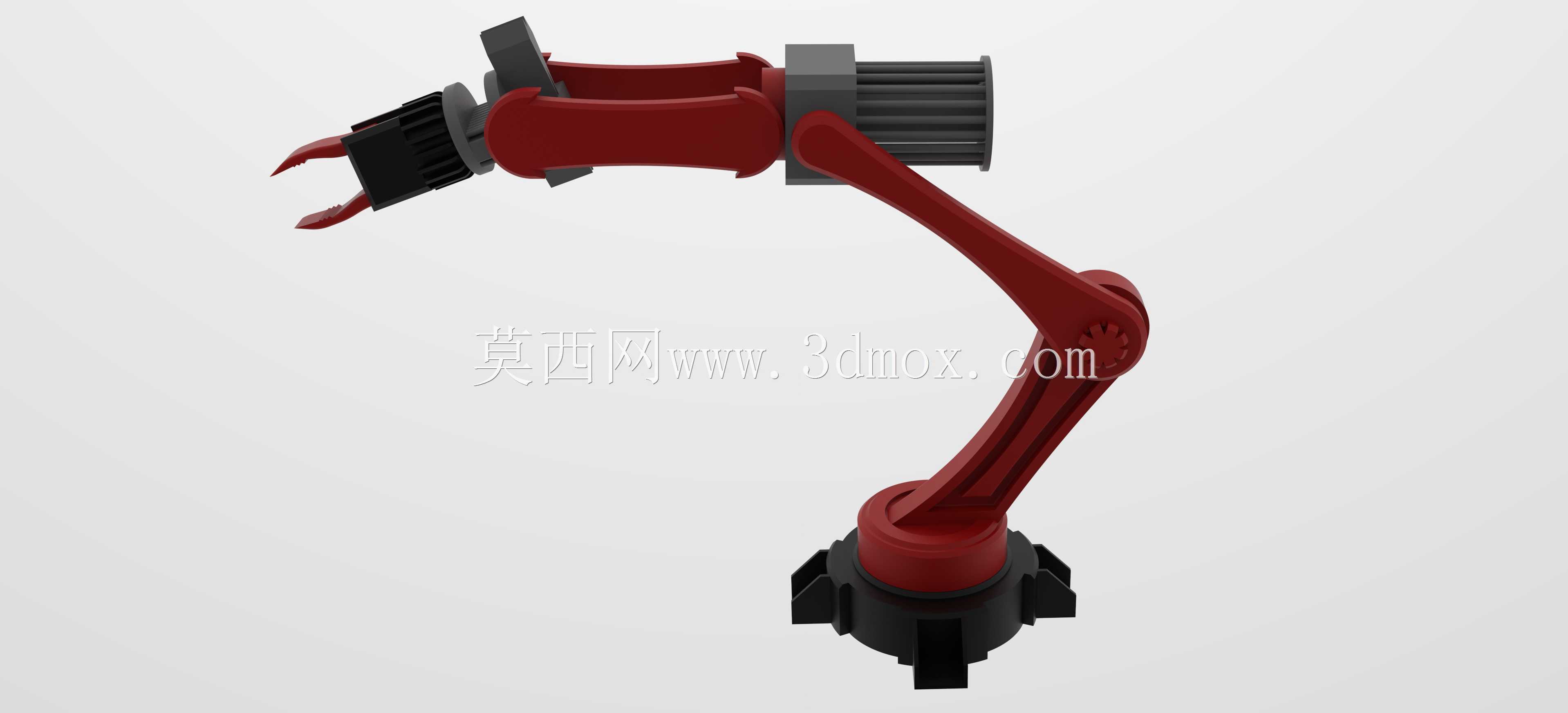

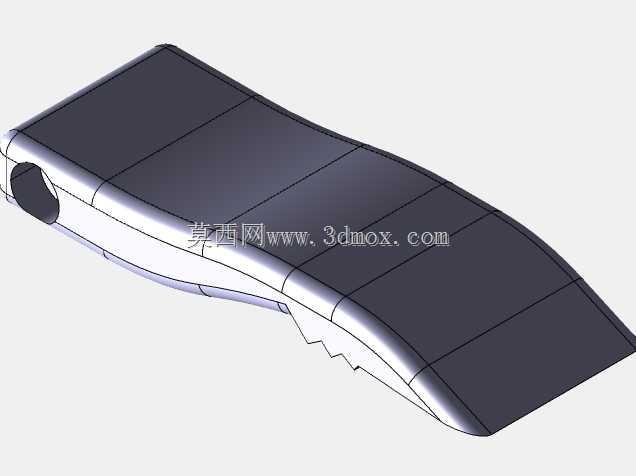

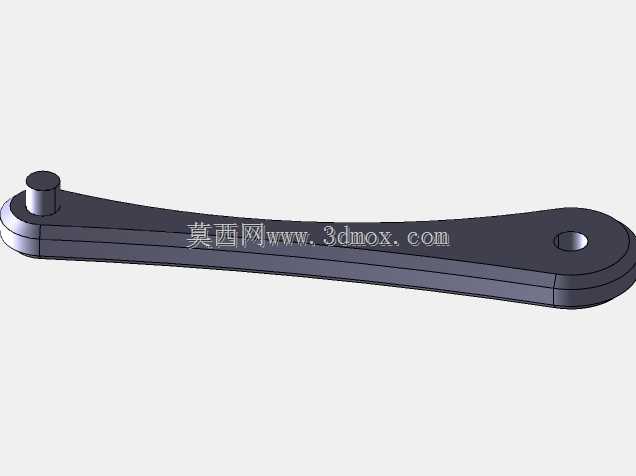

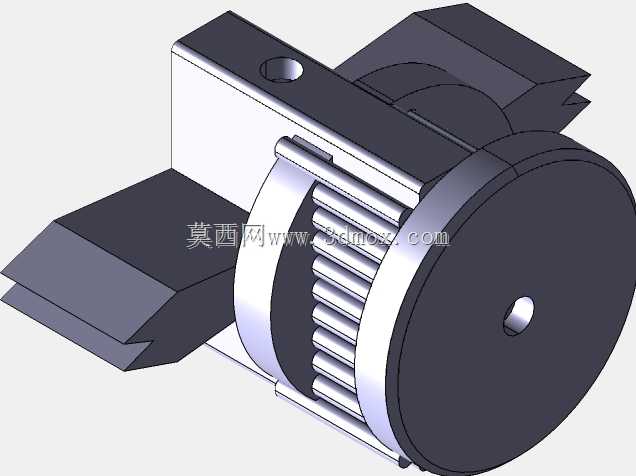

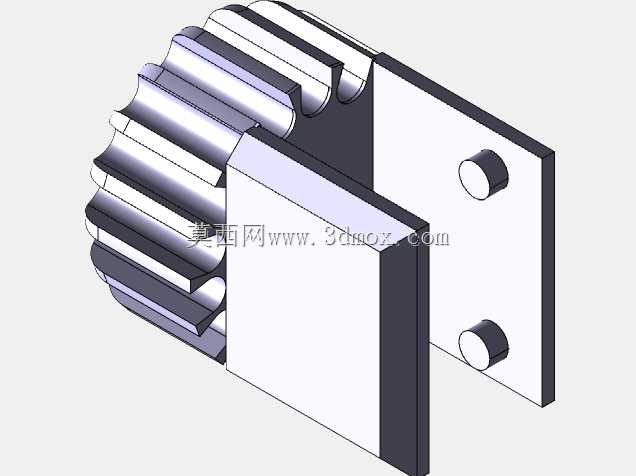

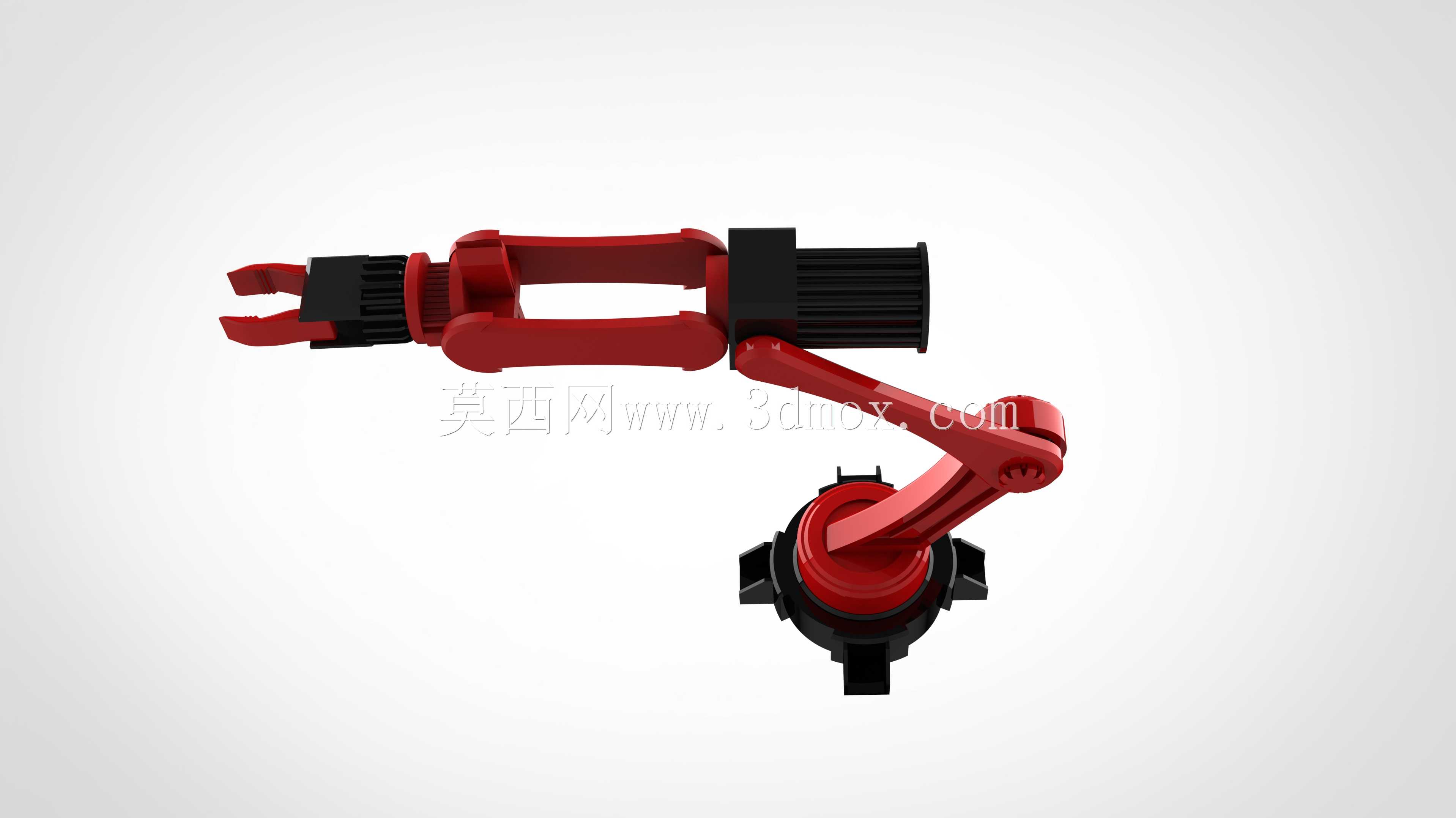

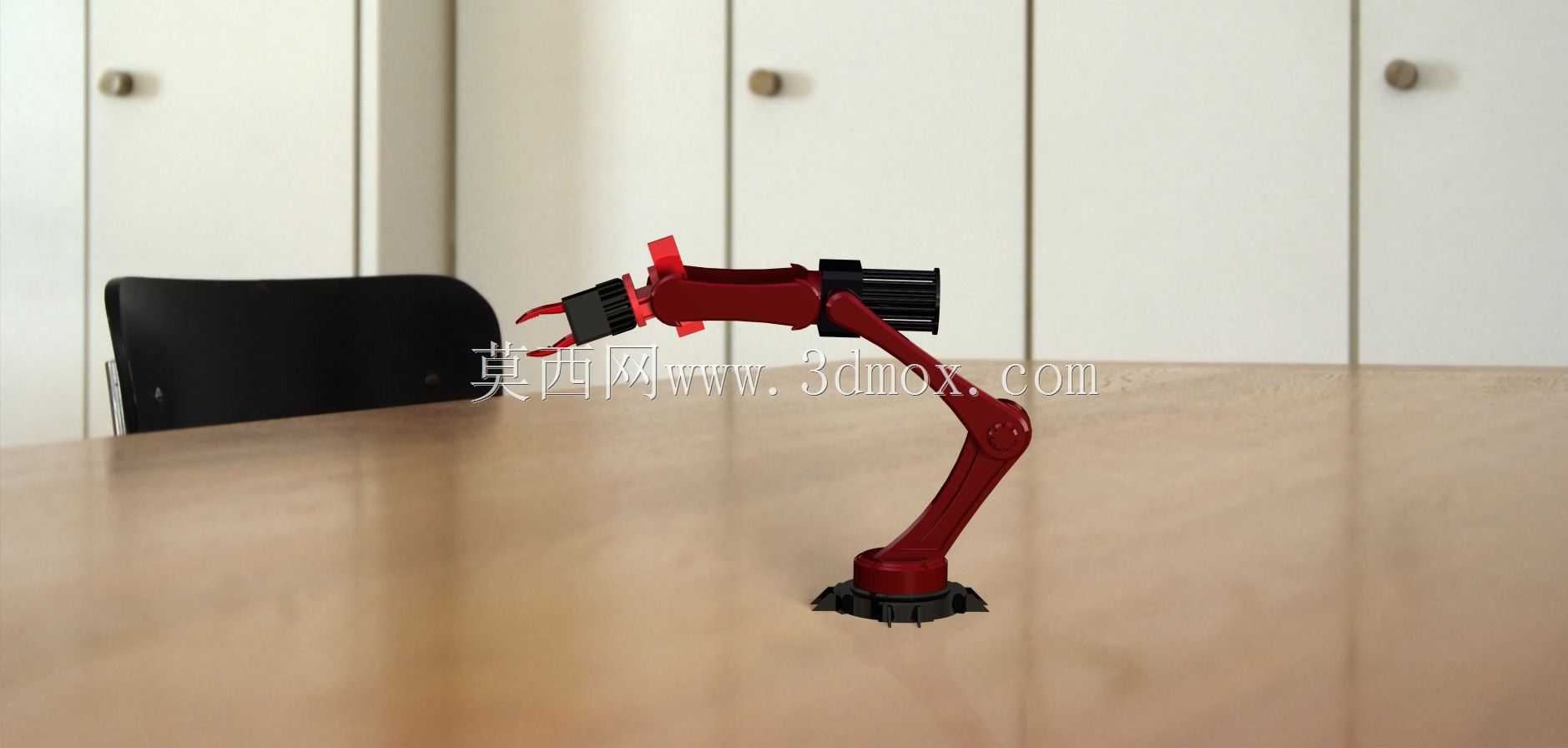

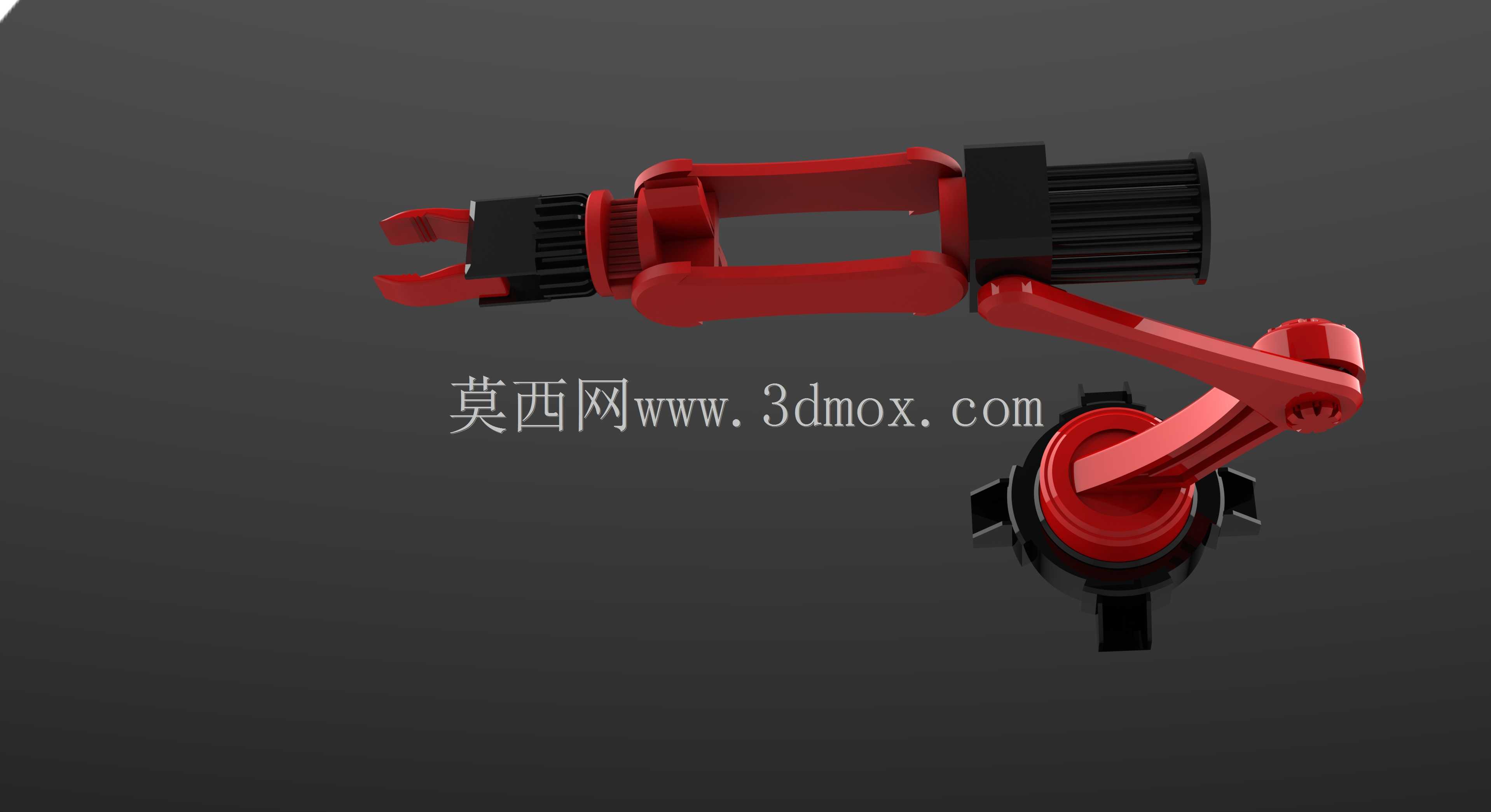

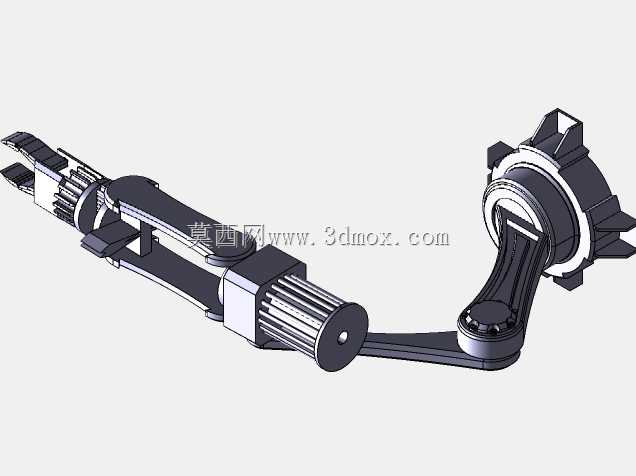

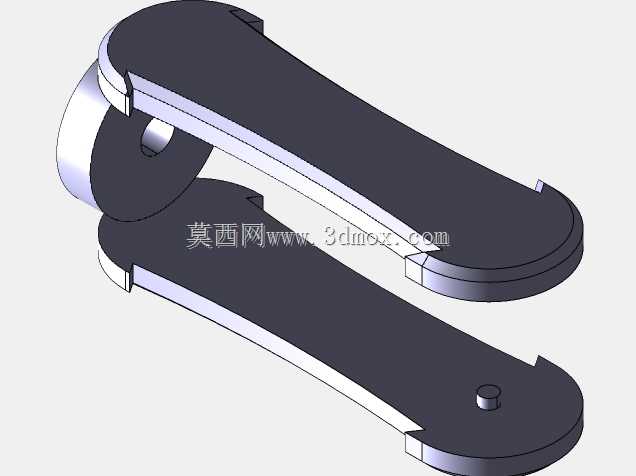

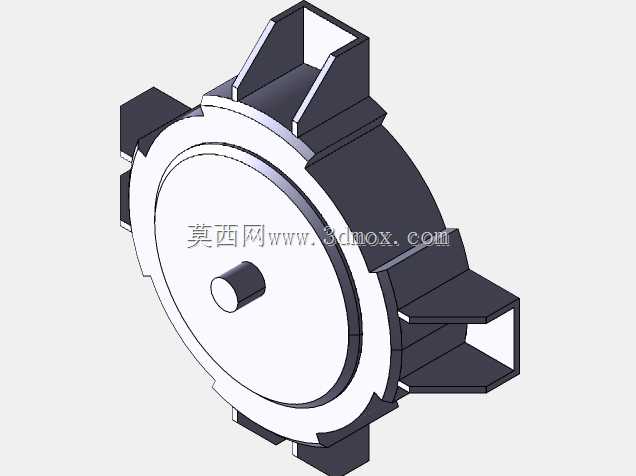

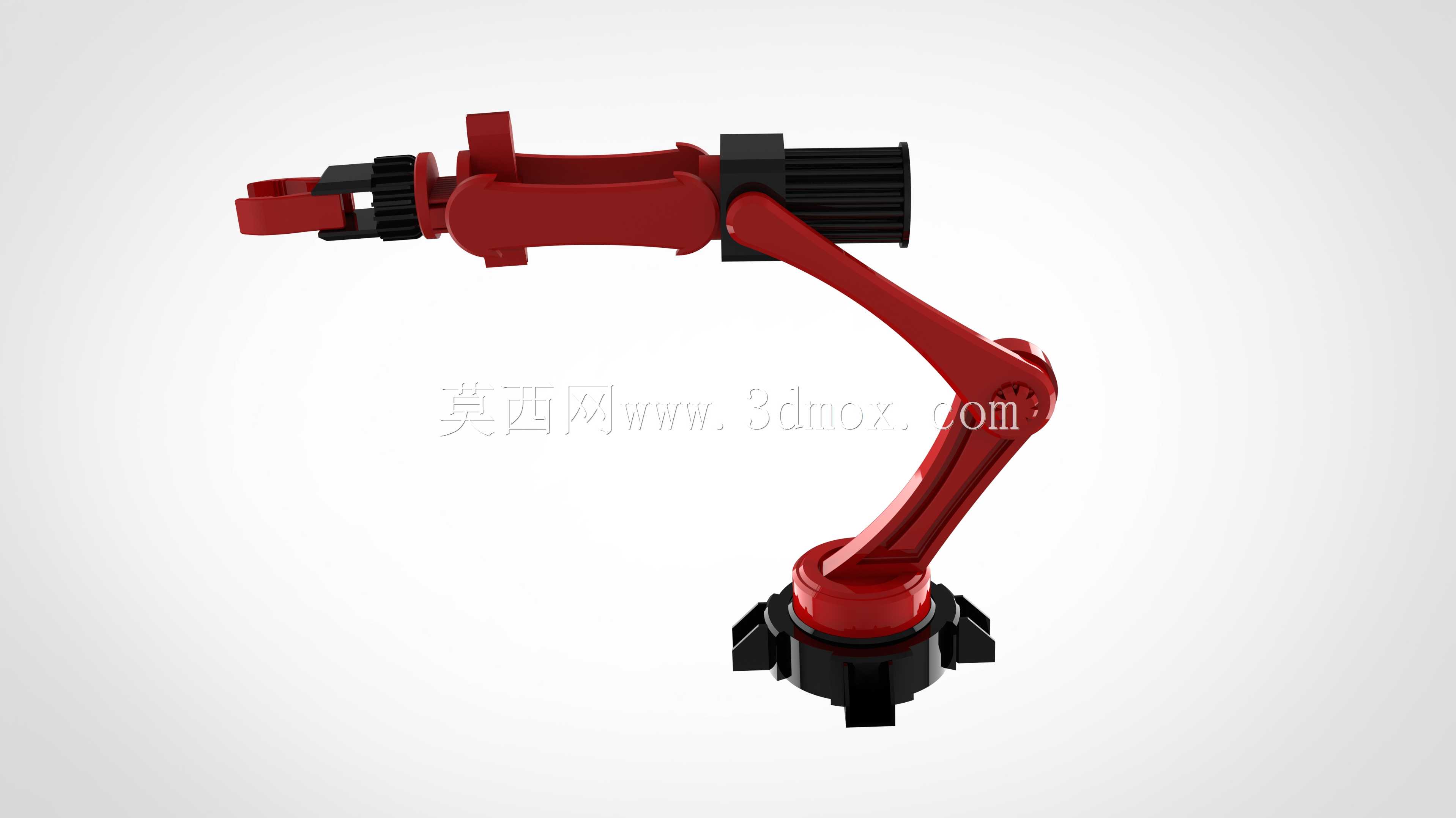

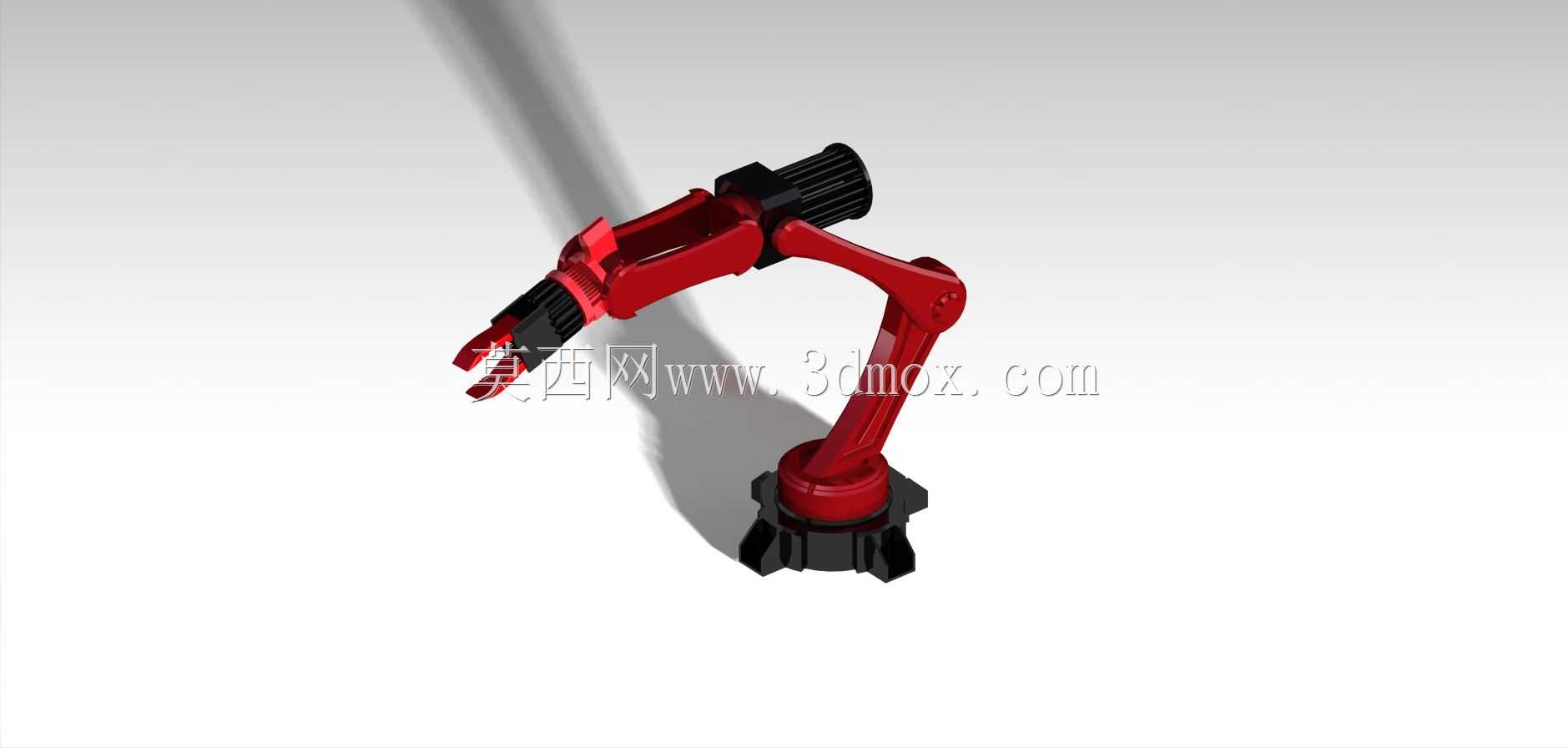

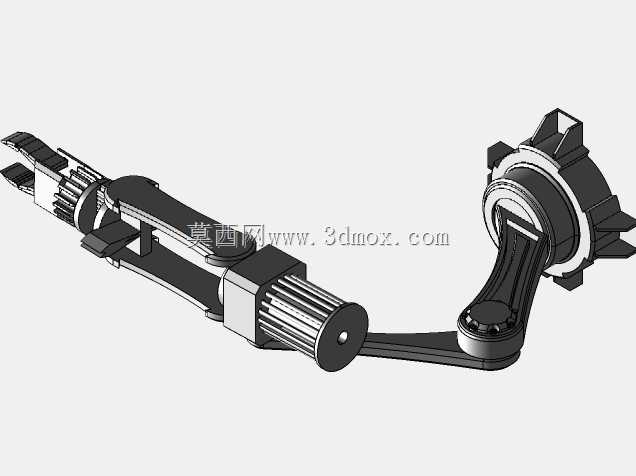

这款多关节机械臂的结构设计，核心围绕工业现场的重复性物料搬运、工件上下料、工位转序场景展开，末端采用平行夹爪式执行结构，可适配规则形状的金属毛坯、注塑件、小型装配组件的夹取作业，夹爪开合行程预留了足够的调节余量，可通过更换夹指垫块适配不同表面硬度、不同轮廓尺寸的工件，避免夹取过程中对工件表面造成压伤。从结构布局来看，该机械臂采用关节式串联构型，底座为回转支撑结构，可实现整臂360度水平方向回转，满足同一工位周边多个作业点的覆盖需求；大臂与小臂采用铰接式连接，关节处内置传动结构，可实现竖直平面内的俯仰动作，配合腕部的回转关节，可让末端夹爪到达作业半径内的任意空间位置，作业覆盖范围可满足小型加工单元、装配工位的使用需求。设计过程中重点考量了关节处的受力平衡，大臂与小臂的结构件采用等强度构型设计，在保证结构刚性的前提下尽可能降低自身重量，减少关节驱动端的负载余量，同时各关节的运动限位做了冗余设计，避免运动过程中出现结构干涉、线缆拉扯的问题。安装边界方面，底座采用法兰式安装结构，安装孔位按照通用工业设备的安装间距设计，可直接固定在设备工作台、流水线侧边支架或者专用移动底座上，不需要额外做安装孔位的二次适配；整臂的回转半径控制在小型作业单元的常用尺寸区间，不会占用过多的工位空间，同时预留了末端执行器的快换接口，可根据实际作业需求更换吸盘、焊枪头等不同的执行部件，拓展设备的适用场景。关节处的走线采用内置式布局，所有动力与信号线缆都从臂体内部的空腔穿过，避免作业过程中线缆外露被工件剐蹭，提升设备运行的可靠性，夹爪的驱动力传递路径做了优化，减少了传动环节的间隙，保证夹取位置的重复定位精度满足精密装配、机床上下料的精度要求。
