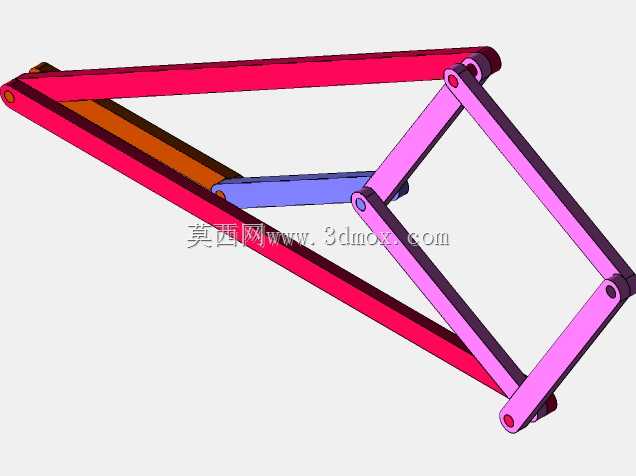

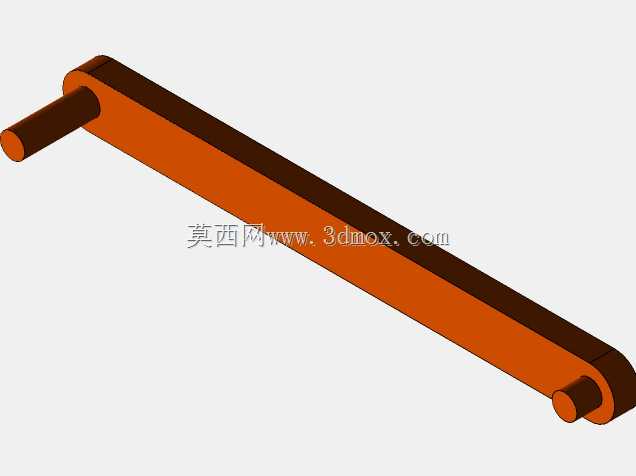

波塞利耶直线运动连杆机构结构展示

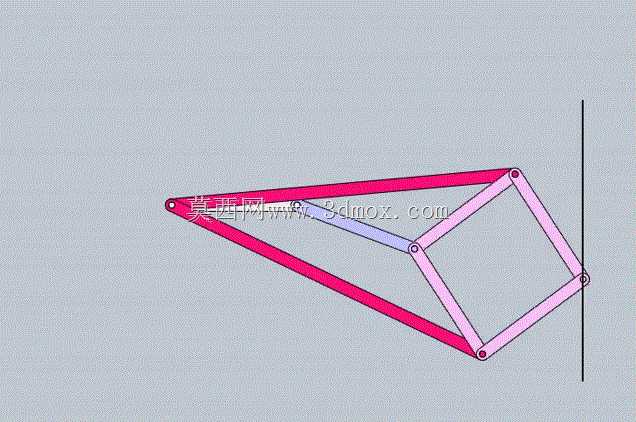

在精密机械传动场景中，纯直线运动的输出一直是机构设计领域的经典需求，波塞利耶连杆机构作为最早被验证可实现精确直线运动的平面铰接机构，在需要规避导轨摩擦、消除滑动副间隙误差的工况下有着不可替代的应用价值。这类机构常被应用在精密绘图设备、长行程直线执行器、特殊工况下的物料推送单元中，尤其在不适合安装直线导轨的洁净环境、强腐蚀工况里，全铰接的结构能大幅降低维护频次，避免滑动副卡滞带来的传动失效。从结构设计逻辑来看，该机构依托菱形铰接架的几何约束特性，配合固定长度的曲柄与固定铰接点的位置匹配，将曲柄的圆周旋转运动精准转化为输出端的绝对直线运动，全程不需要依赖任何直线导向元件，所有运动副均为转动铰接，传动过程中摩擦阻力仅来自铰接点的轴承转动，相比传统滑块导轨结构，传动效率可提升15%以上，同时彻底消除了滑块配合间隙带来的回程误差。设计该类机构时，首先要确定输出端的直线行程范围，以此反推菱形连杆的单节长度、曲柄回转半径以及固定铰接点之间的中心距，所有连杆的铰接孔位置度公差需要控制在0.02mm以内，避免连杆长度误差累积导致输出轨迹偏离直线。安装边界上，整个机构的平面投影轮廓随曲柄转动动态变化，在最大行程位置时，机构横向延展尺寸为菱形长对角线的最大长度，纵向尺寸不超过菱形短对角线与曲柄回转直径的叠加值，安装时需要预留足够的回转避让空间，避免连杆运动过程中与周边安装架体发生干涉。铰接点优先选用带密封的微型深沟球轴承，配合过盈配合的铰接销轴，可在长期往复运动中保持铰接间隙稳定，延长机构的维护周期。在实际设备适配中，该机构可直接与旋转驱动源连接，不需要额外添加运动转换构件，能大幅简化直线运动单元的整体结构，尤其在小载荷高精度的直线传动场景中，相比丝杠、导轨等线性传动组件，该机构的结构重量更轻，无滑动磨损件，在长期连续运行工况下的稳定性表现更突出。
