空间填充分形几何立体结构造型

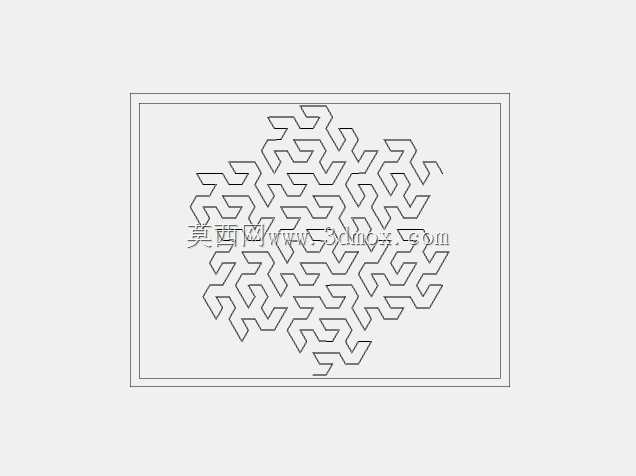

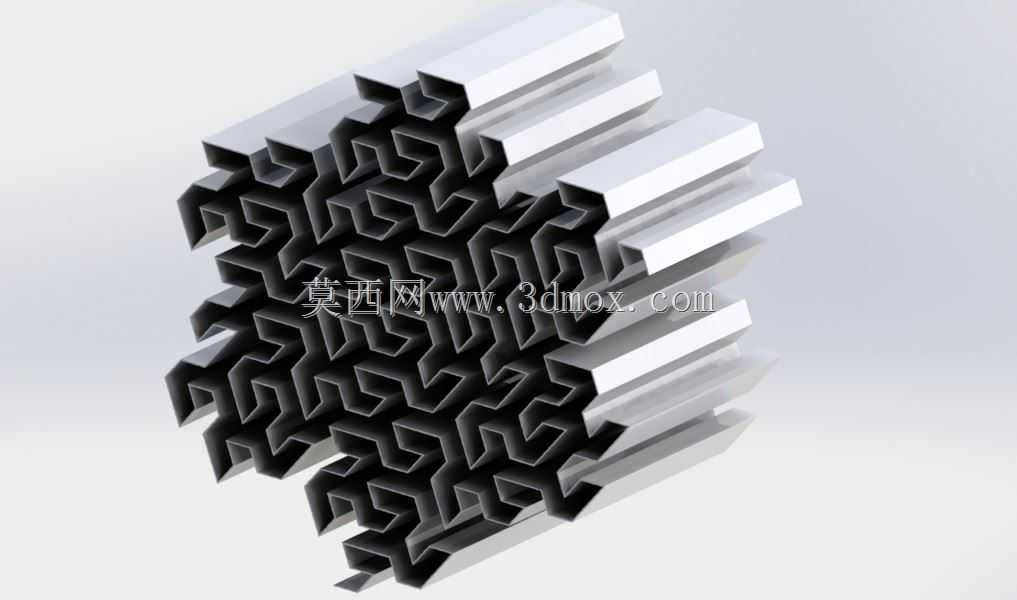

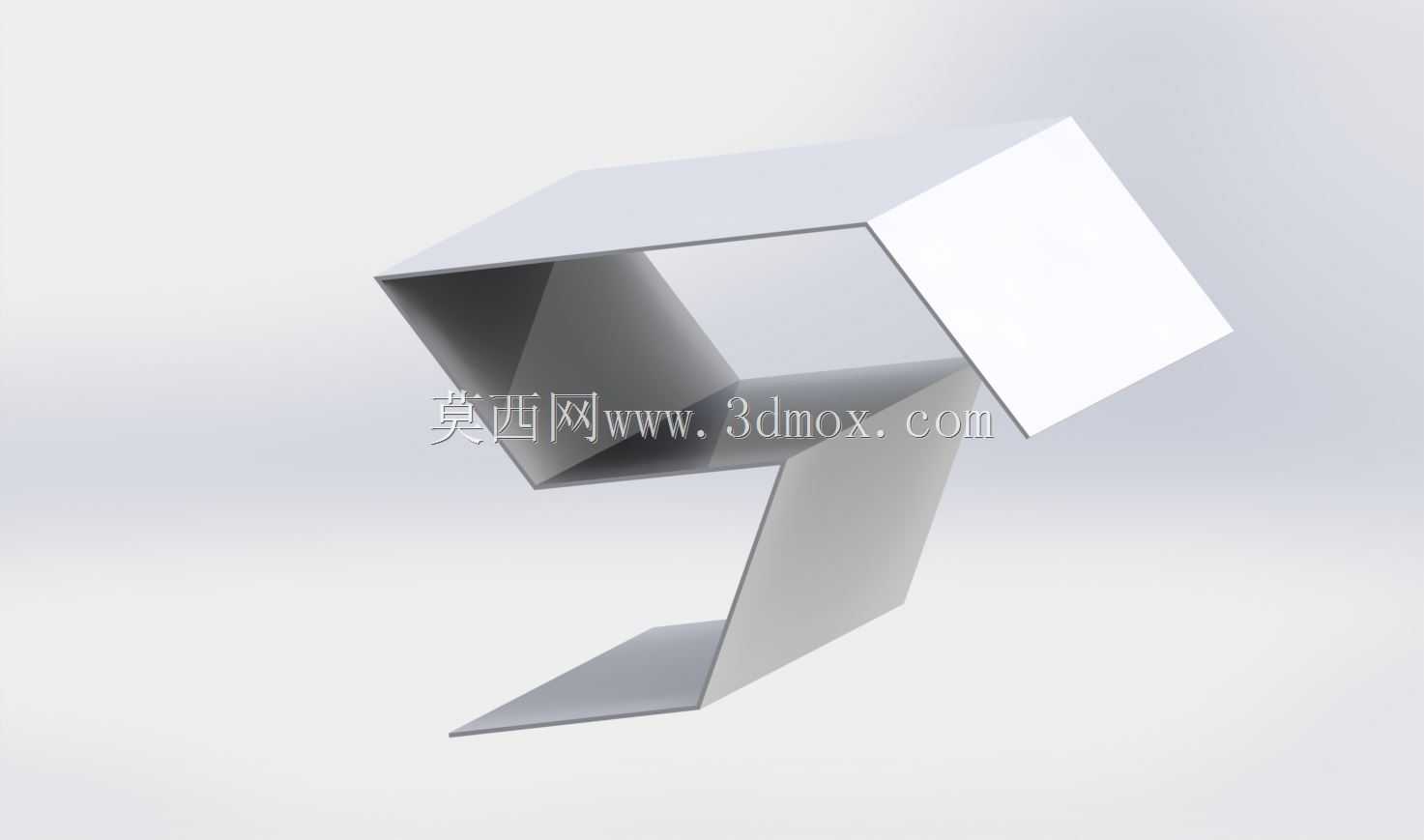

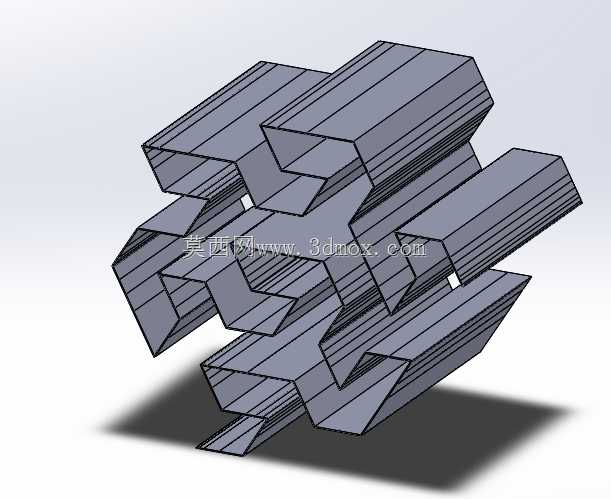

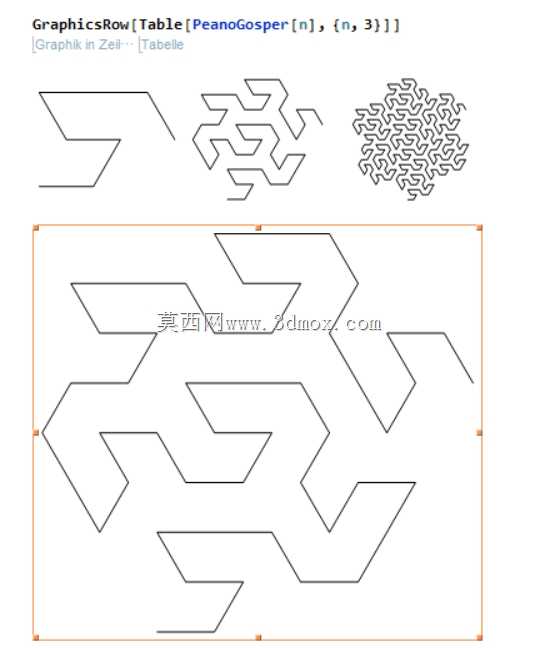

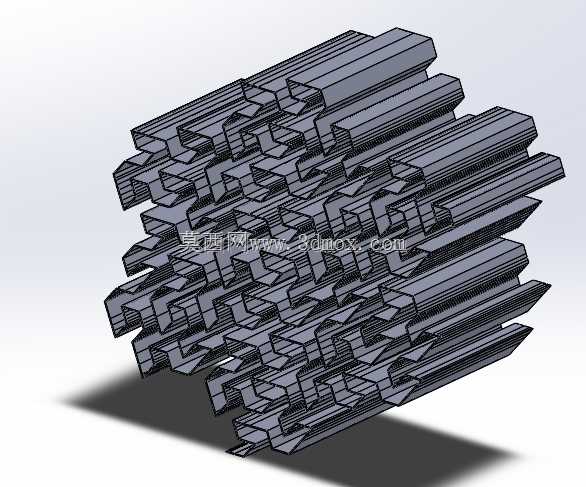

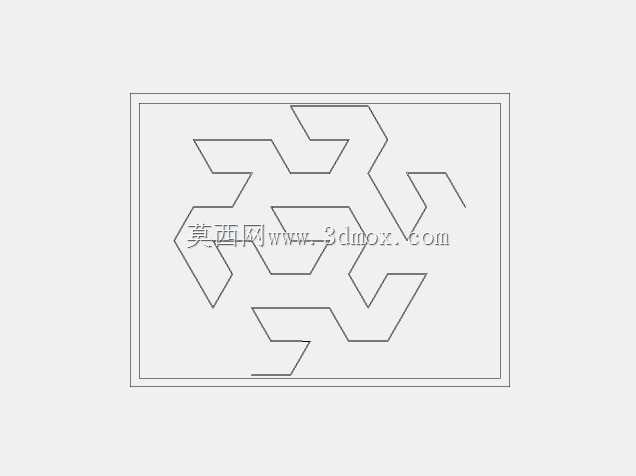

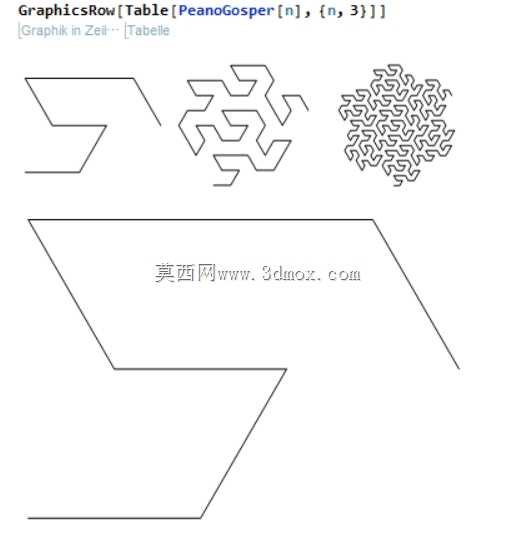

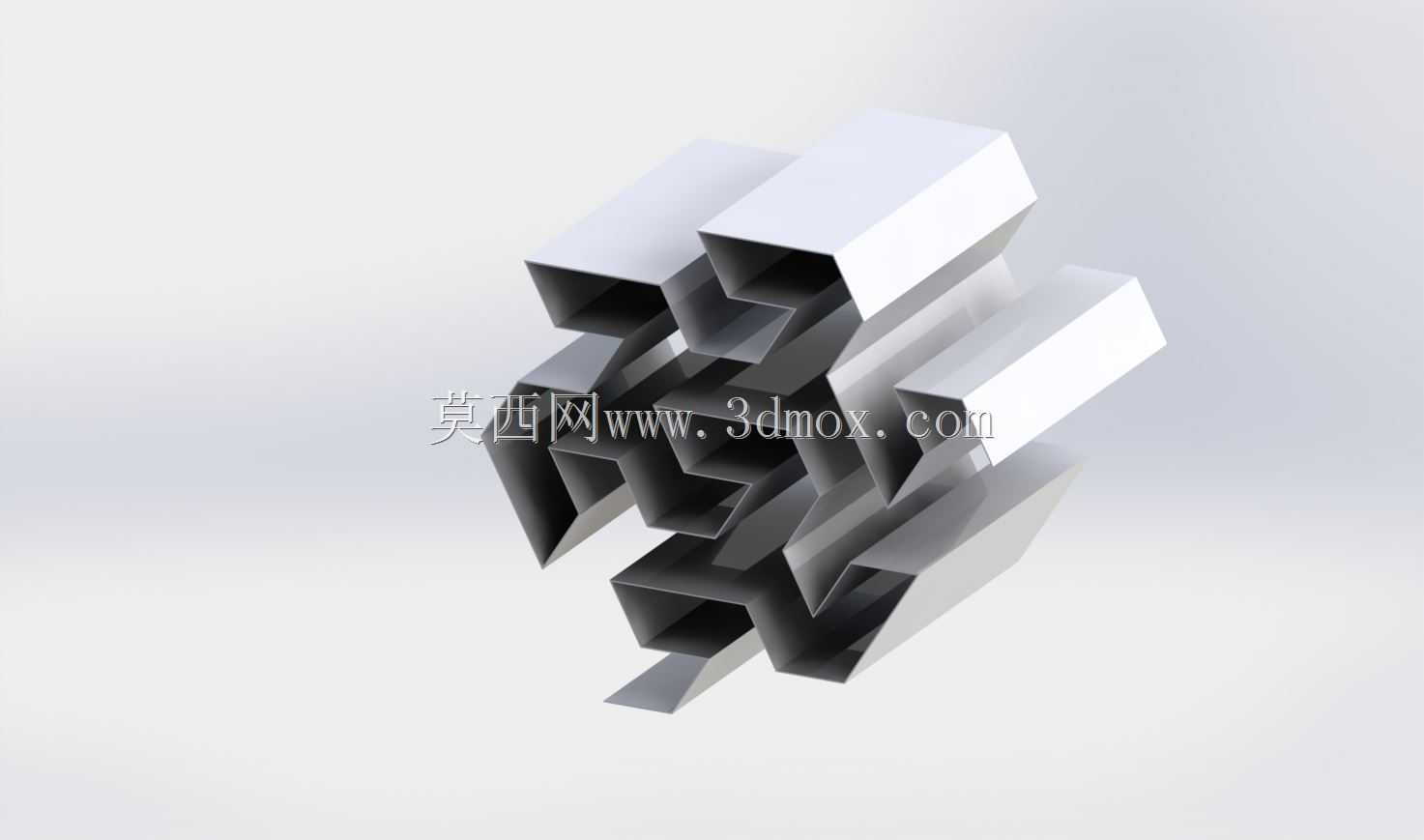

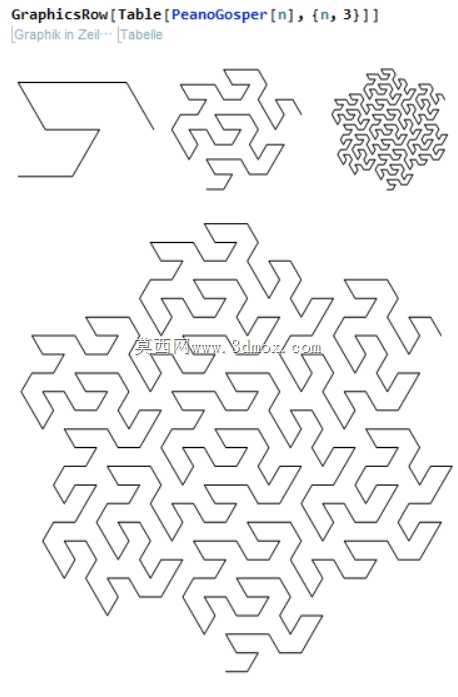

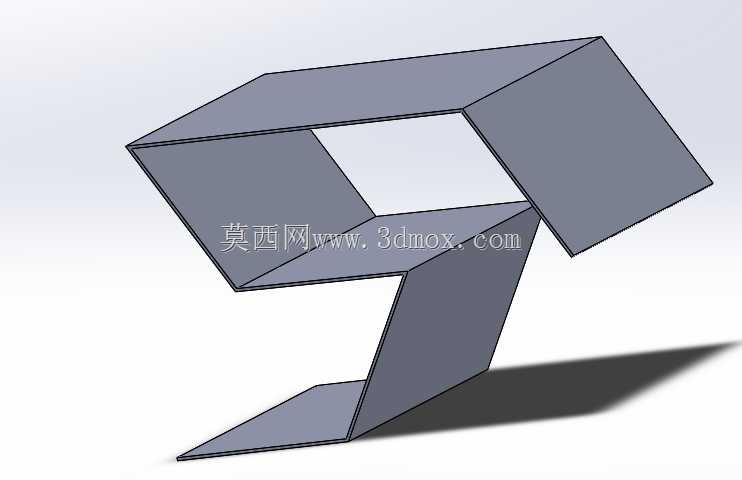

这类基于空间填充曲线逻辑构建的立体结构，在工程领域的应用场景覆盖多个细分方向，最常见的是作为换热结构的芯体原型，利用连续弯折的曲面形成极大的比表面积，在有限的安装空间内最大化流体与结构壁面的接触面积，提升热交换效率，相比传统平直翅片结构，同体积下换热效率可提升40%以上，同时流道的连续弯折特性可以打乱流体边界层，降低层流带来的换热效率衰减问题。在结构设计层面，该造型从二维Gosper曲线的迭代逻辑出发，将一维曲线通过Z轴方向的等距拉伸形成三维实体，迭代阶数控制在1到3阶之间，阶数过低会导致比表面积不足，无法满足换热或承载需求，阶数过高则会造成结构壁厚过薄，在常规加工工艺下难以成型，同时会大幅提升流体通过的阻力损失，反而降低系统整体效率。从安装边界来看，该类结构的外轮廓可根据安装腔体的形状做适配调整，基础形态为正六边形外轮廓，外接圆直径可根据实际安装空间做等比例缩放，拉伸高度可根据流道长度需求灵活调整，壁厚取值需要匹配加工工艺，采用3D打印工艺时最小壁厚可控制在0.2mm，采用铣削加工时壁厚需不小于1mm以保证结构刚性。除换热场景外，这类连续无断点的分形结构还可作为缓冲吸能结构使用，在受到轴向冲击时，连续的弯折筋条可以逐层溃缩吸收冲击能量，相比传统蜂窝吸能结构，其各向吸能特性更加均匀，不会出现某一方向承载能力骤降的问题，适合用于多方向冲击的防护场景。在建模过程中需要注意曲线迭代的连续性，每一级迭代的线段长度需保持严格一致，拉伸方向的拔模角度需要根据加工工艺调整，若采用脱模工艺生产，拔模角度需控制在1-3度之间，避免出现倒扣结构无法脱模，若采用增材制造工艺则无需考虑拔模角度，但需要添加最小0.15mm的支撑余量，避免悬空结构打印时出现塌陷。结构的棱边需做R0.1-R0.3的圆角处理，一方面可以消除应力集中点，提升结构的抗疲劳性能，另一方面在流体通过时可以减少锐角带来的湍流噪声，降低设备运行时的异响问题。
