激光切割木质轨迹对弈桌游结构设计

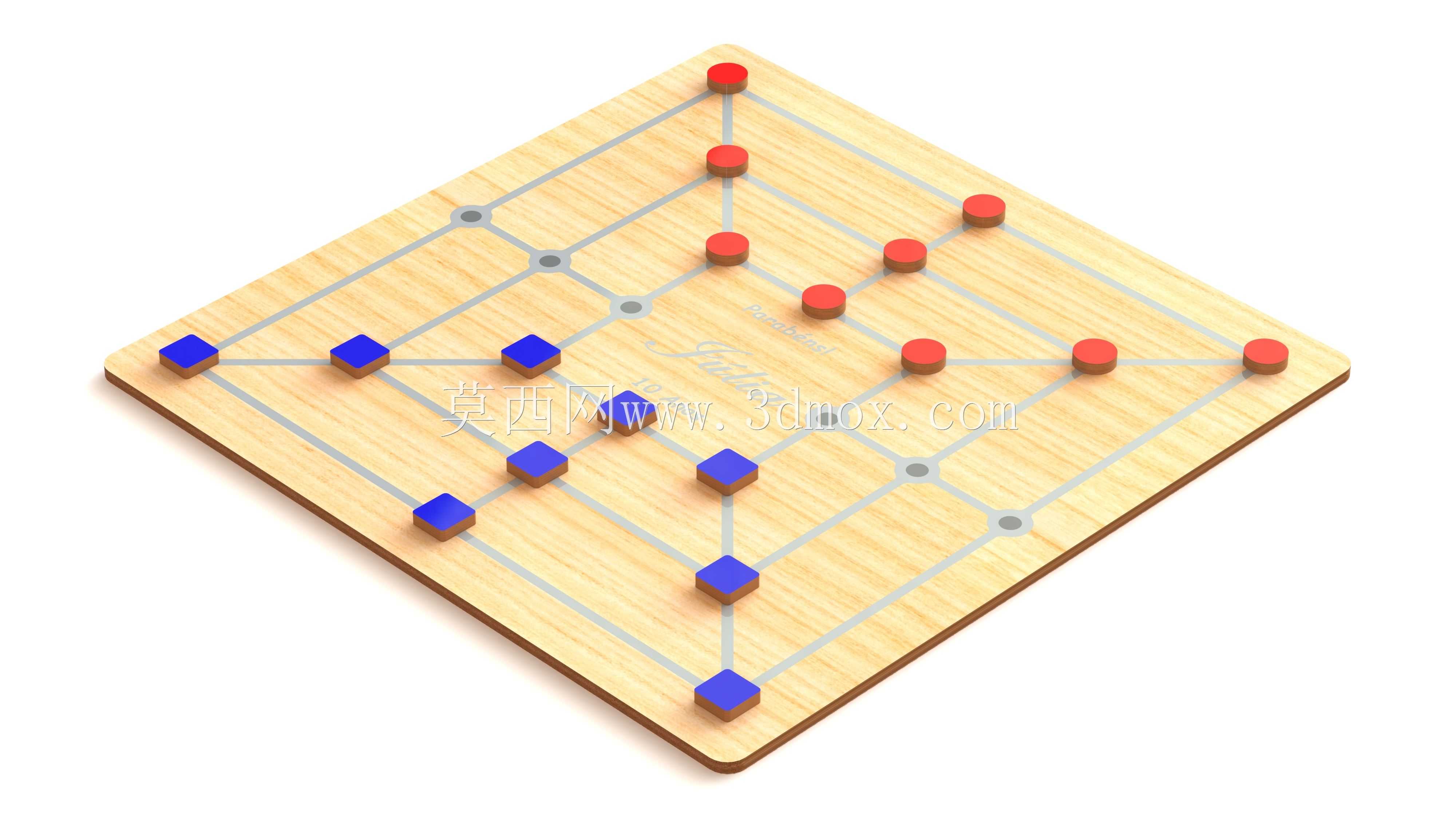

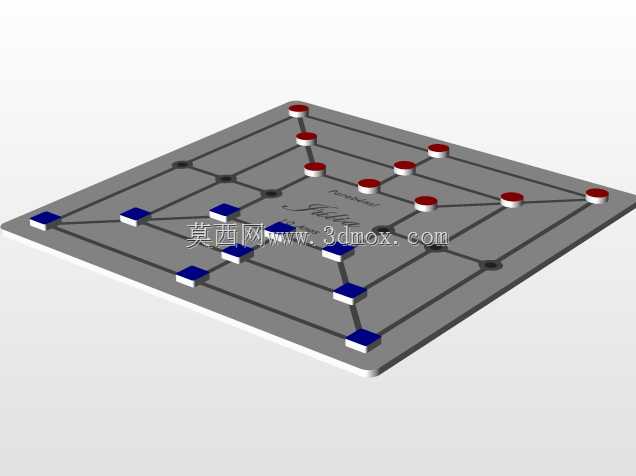

这款轨迹对弈棋具的主体承载板采用激光切割工艺加工成型，整体为正方形平板结构，板材厚度适配常规3mm椴木层板的激光加工参数，板面边缘做R2圆角处理避免使用过程中划手，整体外廓尺寸控制在220mm×220mm，可直接放置在常规书桌、休闲茶几表面使用，无需额外固定安装，底部可粘贴3mm厚防滑毛毡垫，避免使用过程中板面滑动同时保护放置面漆面。板面的轨迹槽采用0.8mm线宽的激光刻线加工，刻线深度控制在0.3mm，既能够清晰标识棋子的移动路径，又不会破坏板材整体结构强度，轨迹节点位置加工直径6mm、深度1mm的定位凹坑，棋子底部对应设计直径5.8mm的定位凸台，棋子放置后可稳定卡在节点位置，不会因板面轻微倾斜发生移位。棋子分为红、蓝两组，每组各9枚，棋子主体为直径10mm、厚度5mm的圆柱结构，顶部做R1圆弧倒角，同样采用同批次板材激光切割后打磨边缘，与板面材质保持一致，整体视觉风格统一。设计过程中优先考虑激光加工的工艺特性，所有线条均为连续直线段，无微小锐角转角，避免激光加工过程中出现过烧、转角积碳的问题，所有孔位、刻线的加工路径均做共边优化，减少板材浪费同时缩短加工时长，单块板材可同时加工3套棋具的板面与棋子，材料利用率可达85%以上。实际使用场景覆盖休闲桌面娱乐、青少年益智思维训练、文创市集手作产品等领域，组装过程无需胶水、金属连接件，仅需将切割完成的板材件去毛刺后即可直接使用，棋子可直接收纳在板面上方，配套简易抽拉式木盒即可完成整套产品的包装，整体结构无易损小零件，使用寿命远高于纸质印刷类桌游产品。轨迹布局参考传统九子棋的对弈规则，节点位置与连通路径经过反复校验，确保对弈过程中棋子移动路径无冲突、无死路，节点间距统一为30mm，棋子移动时不会发生相互干涉，手部捏取棋子的操作空间充足，成人与青少年均可顺畅操作。
