改良型曲柄滑块变角度传动机构设计

项目分类:通用机械零部件 发布时间:2021-10-07 ID:299110
  • 改良型曲柄滑块变角度传动机构设计
  • 改良型曲柄滑块变角度传动机构设计
  • 改良型曲柄滑块变角度传动机构设计
  • 改良型曲柄滑块变角度传动机构设计
  • 改良型曲柄滑块变角度传动机构设计
  • 改良型曲柄滑块变角度传动机构设计
  • 改良型曲柄滑块变角度传动机构设计
  • 改良型曲柄滑块变角度传动机构设计

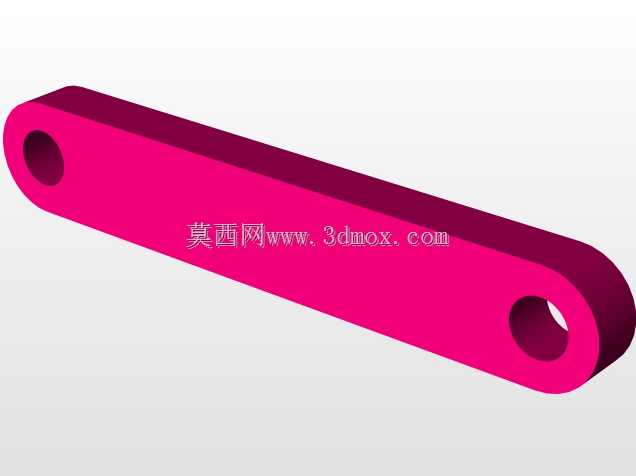

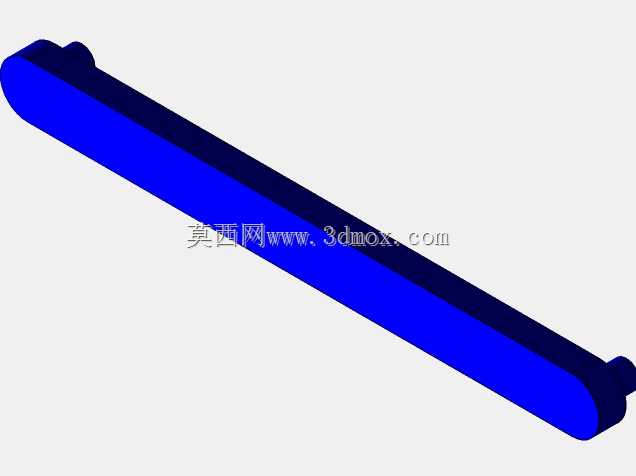

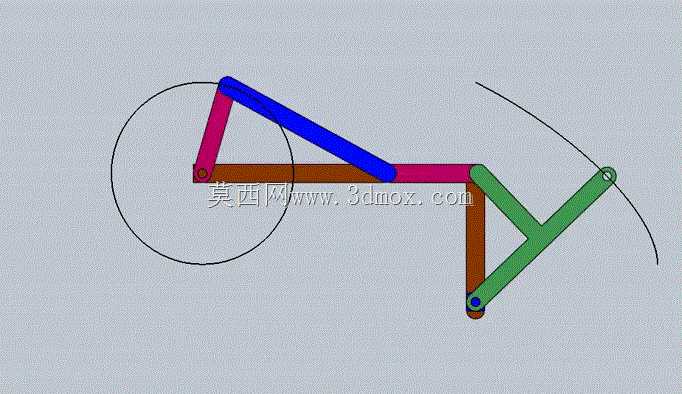

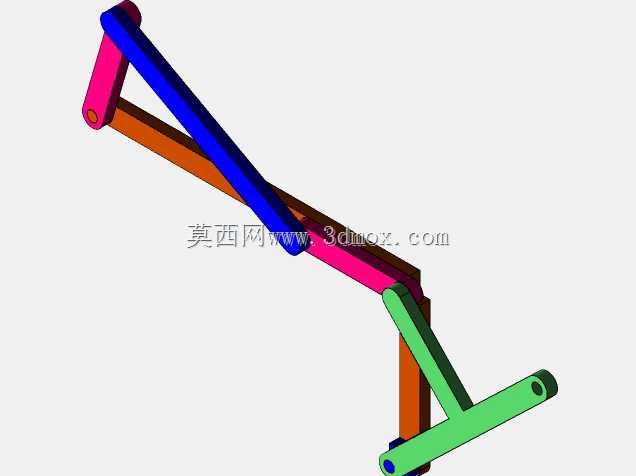

  这套改良型曲柄滑块传动结构,是在传统曲柄滑块机构的基础上做的功能拓展设计,核心解决常规曲柄滑块仅能实现直线往复输出的局限,通过新增两组铰接连杆,把曲柄端360度连续旋转的径向位移,转换为输出端90度范围的摆角位移,适配需要定角度摆动输出的工位传动场景。在轻工自动化生产线的间歇摆料工位、小型冲压设备的摆臂送料结构、纺织机械的导纱摆杆驱动单元里,这类变角传动结构能省去额外的凸轮分割或者齿轮换向组件,压缩传动链的整体长度,减少动力传递过程中的间隙累积。从设计逻辑上看,结构保留了传统曲柄滑块的核心铰接基础:原动曲柄做整周回转时,通过主连杆带动主滑块沿直线导轨做往复运动,新增的两组铰接臂分别与滑块、固定机架铰接,形成辅助四杆闭环,

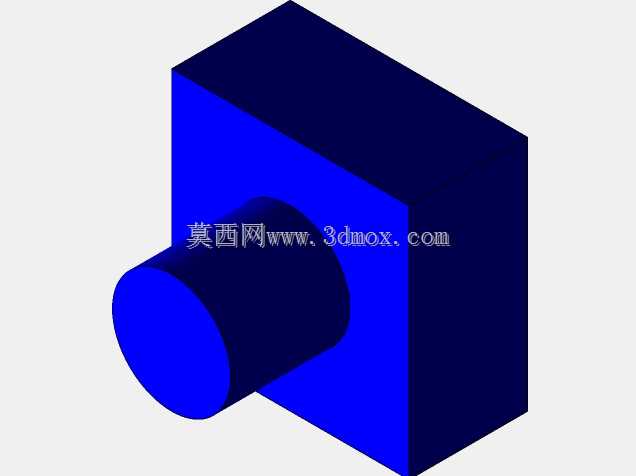

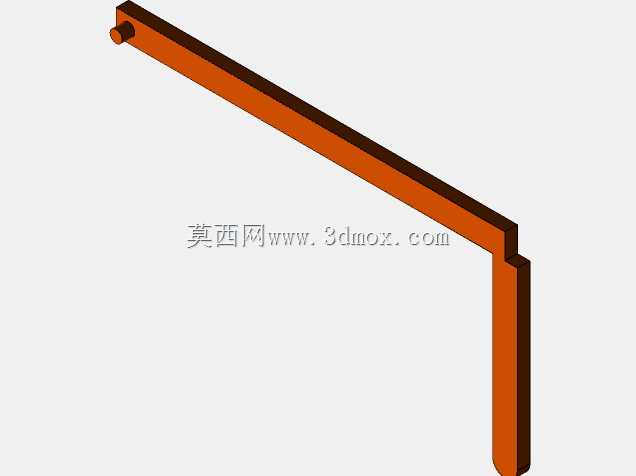

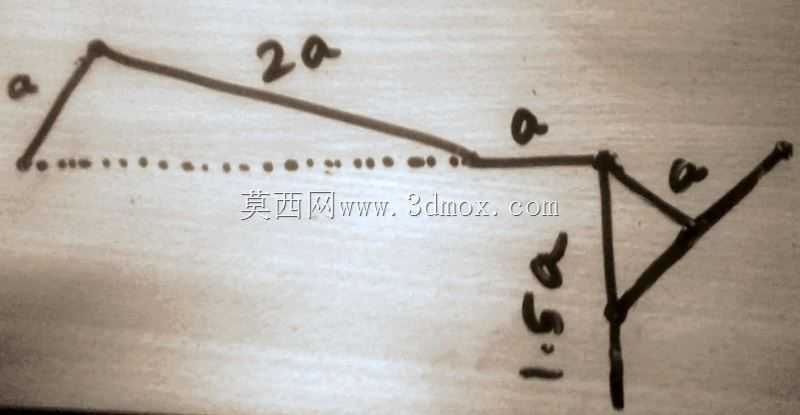

  当滑块往复移动时,铰接臂的端点就会沿预设的90度圆弧轨迹运动,输出稳定的定角度摆动,不需要额外设置行程限位块,靠杆件的铰接硬限位就能保证摆角精度,避免软限位失效带来的设备碰撞风险。安装边界上,整套机构的安装基面以曲柄回转中心为基准原点,曲柄的回转半径决定了滑块的直线行程长度,也直接关联输出摆臂的摆角范围,设计时需要根据实际工位需要的摆角大小,反向核算各段连杆的长度比例,避免杆件运动过程中出现死点或者运动干涉;各铰接点的销轴直径需要根据传递扭矩核算,保证反复回转过程中的耐磨性能,铰接处预留润滑脂加注空间,适配长期连续运转的工况。和常规的曲柄滑块加摆杆的分体式传动结构相比,这套集成式的结构把直线往复和摆动输出整合在同一组机架上,

  安装时只需要找正曲柄回转中心与滑块导轨的平行度即可,不需要额外调整摆杆的安装位置,能大幅缩短现场装配的调校时间,同时减少分体结构带来的传动误差,在小载荷、高频次往复摆动的工位上,传动稳定性比分体结构提升不少,也能降低日常维护的点位数量,不需要分别维护滑块导轨和摆杆铰接座的润滑状态。
