美国队长主题盾牌二维结构设计图

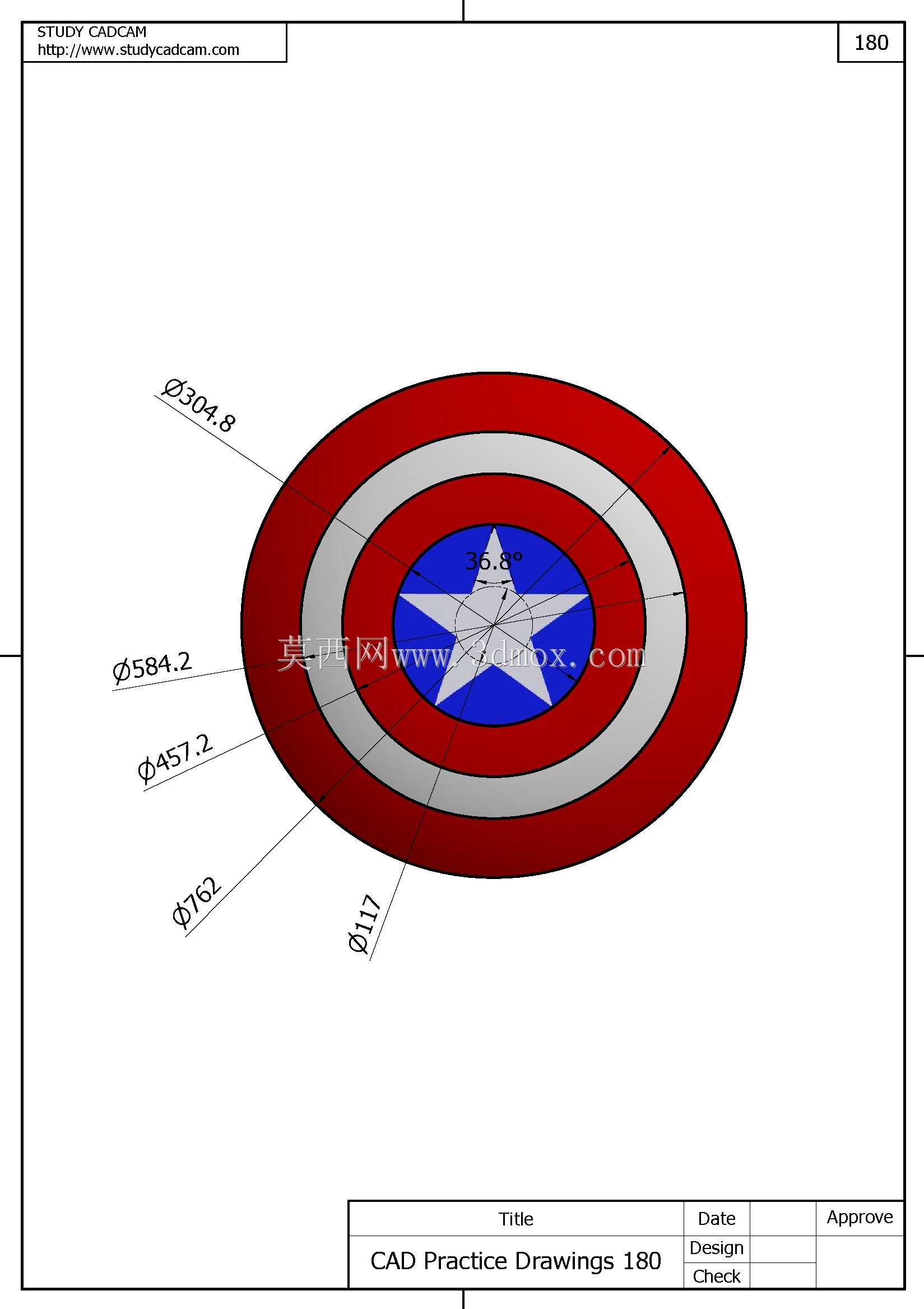

该圆形盾牌构件采用同心圆分层结构设计，从外至内依次设置红色外圈、银色环带、红色内环、蓝色中心区域，中心区域嵌入五角星标识，各圈层边界清晰，色彩分区明确，整体为轴对称回转结构，形位公差控制以中心圆点为基准，所有环形结构的同轴度需满足装配与外观展示的双重要求。从尺寸标注来看，最外圈直径为762mm，向内依次设置直径584.2mm、457.2mm、304.8mm、117mm的环形分界，中心五角星外接圆直径为152.4mm，所有尺寸标注均从中心基准引出，避免尺寸链累积误差，加工时可直接以中心孔定位完成各圈层的切削或喷涂作业。在实际应用场景中，该结构可作为动漫主题展陈道具、文创周边产品基体、主题场馆装饰构件使用，若作为手持道具使用，可在盾牌背面增设握持把手与绑带安装位，安装位需避开正面各圈层的分界位置，保证正面外观完整性；若作为墙面装饰构件，可在背面预留挂装孔位，挂装孔位沿中心对称分布，保证悬挂时的受力平衡。设计过程中优先考虑外观还原度与结构易加工性，所有环形边界均采用正圆形设计，无复杂曲面造型，既可以通过二维绘图直接输出激光切割、喷涂掩膜的加工图纸，也可基于该二维轮廓拉伸生成三维实体模型，用于3D打印、钣金冲压等加工工艺。圈层之间的宽度经过比例调整，从外到内各环带宽度依次递减，符合视觉审美习惯，中心五角星的五个角尖均指向对应环形分界的径向位置，保证图案的规整性。作为展陈道具使用时，可根据实际使用场景调整整体缩放比例，尺寸缩放时需保持各圈层的直径比例不变，避免图案变形；若需增加结构强度，可在两层板材之间夹入轻质加强芯材，在不改变外观尺寸的前提下提升整体抗变形能力，边缘位置可做圆弧倒角处理，避免使用过程中出现锐边划伤的情况。
