Reddit吉祥物Snoo曲面造型设计

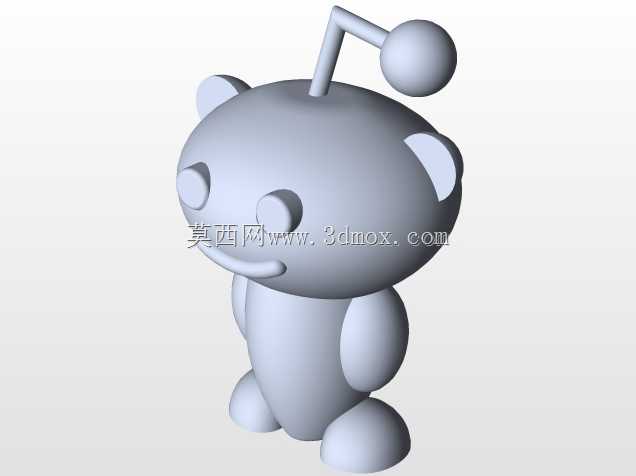

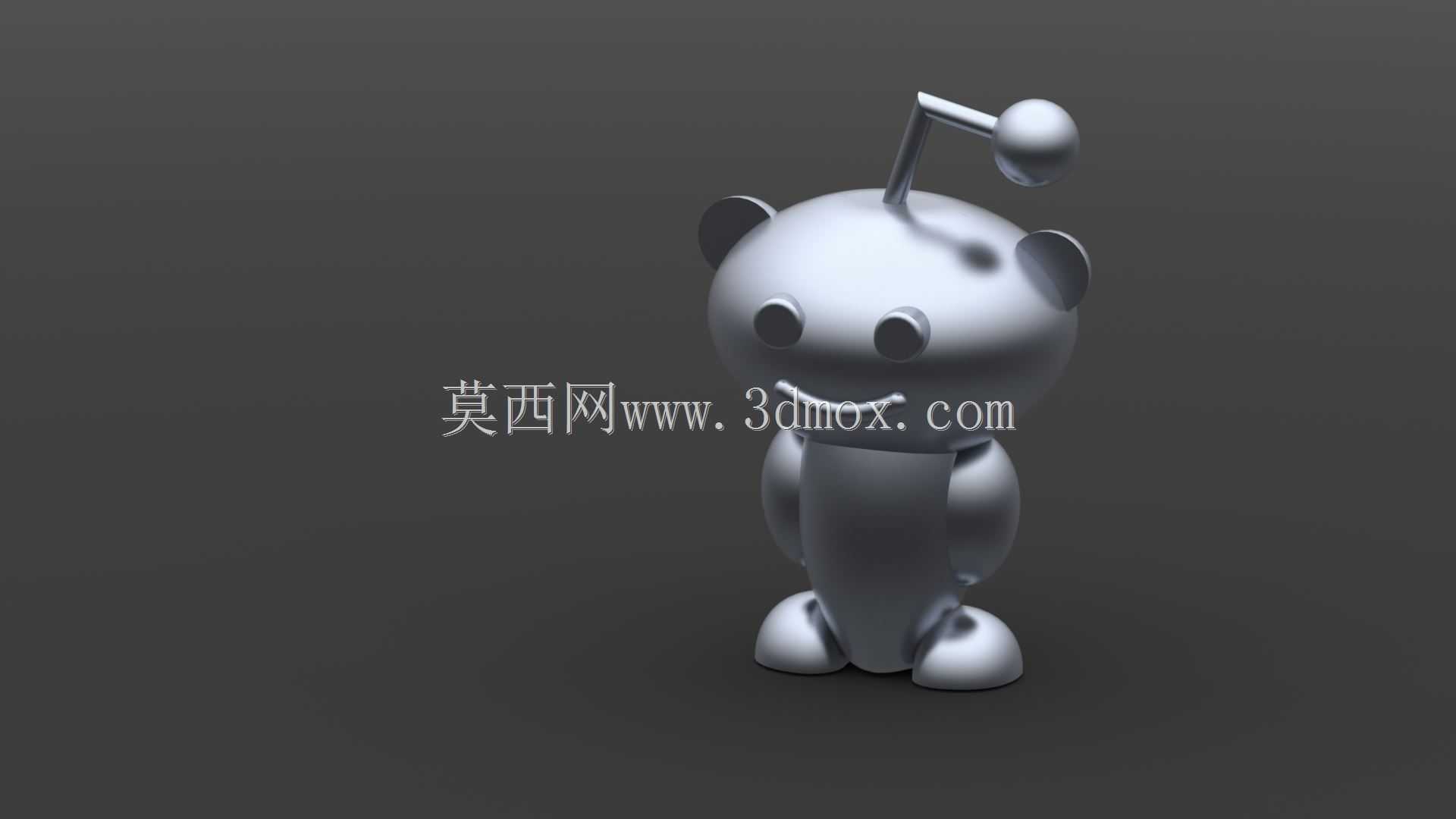

本次完成的Snoo造型设计，核心围绕曲面建模逻辑展开，区别于常规机械零件的规则特征建模思路，整个造型没有一处规整的平面或标准回转面，所有轮廓均通过自由曲面拼接拟合实现，对曲面间的G2连续衔接做了反复调整，避免出现曲面折痕、曲率突变的问题，保证渲染后光影过渡顺滑自然。从实际应用场景来看，该造型可作为文创周边开发的原型参考，覆盖桌面公仔摆件、品牌IP展示道具、潮玩手办打样等多个方向，也可作为曲面建模练习的参考案例，帮助结构设计从业者掌握自由曲面的搭建逻辑。设计过程中优先确定了整体比例边界，整体高度控制在120mm左右，最大宽度位于头部两侧耳朵位置约65mm，底部站立面的投影尺寸约45mm*50mm，不管是做3D打印手办还是做注塑公仔开模，都能适配常规的加工尺寸边界，不需要额外做比例缩放调整。头部是整个造型的核心曲面区域，采用多截面曲面配合引导线搭建基础轮廓，头顶的天线结构做了根部圆角过渡处理，避免应力集中，不管是后续做拆件打印还是注塑成型，都能减少尖角位置的填充缺陷；两个圆形眼睛采用凹陷曲面设计，没有做单独的零件拆分，一体化的曲面结构能减少后续装配工序，也能避免拼接缝影响外观质感。身体部分采用收腰式曲面过渡，从头部下方的衔接位置自然收窄再延伸到底部，手臂与身体做了一体化融合处理，没有做单独的装配间隙，保证整体造型的完整性；脚部做了加宽的曲面支撑，整个站立面的重心落在模型几何中心正下方，静态放置时不会出现倾倒问题，不需要额外增加支撑底座。建模过程中特意规避了薄壁、倒扣等不利于加工的结构，所有曲面的最小厚度控制在2mm以上，拔模角度统一预留了1.5度，不管是做光敏树脂3D打印还是做ABS注塑开模，都能直接适配加工工艺要求，不需要做额外的结构修改。天线末端的小球与天线杆做了一体化曲面衔接，没有采用拼接装配的结构，避免小零件脱落的问题，同时小球的直径控制在8mm，不会因为尺寸过小出现打印填充不足或者注塑缺胶的问题。整个造型的曲面拆分逻辑遵循从整体到局部的原则，先搭建大面控制整体轮廓，再逐步细化耳朵、天线、手脚等局部特征，每完成一块曲面就做曲率分析检查，保证相邻曲面的曲率偏差控制在0.1mm以内，避免后续加厚实体时出现曲面破损、无法生成实体的问题。对于文创类IP造型来说，曲面的顺滑度直接决定最终成品的外观质感，本次设计全程没有采用多边形建模转曲面的方式，全部采用参数化曲面搭建，后续如果需要调整比例、修改局部特征，都可以直接通过调整引导线、截面线的参数快速实现，不需要重新搭建整体曲面，能大幅提升后续改型的效率。
