70mm带32齿HTD5M皮带轮车轮组件

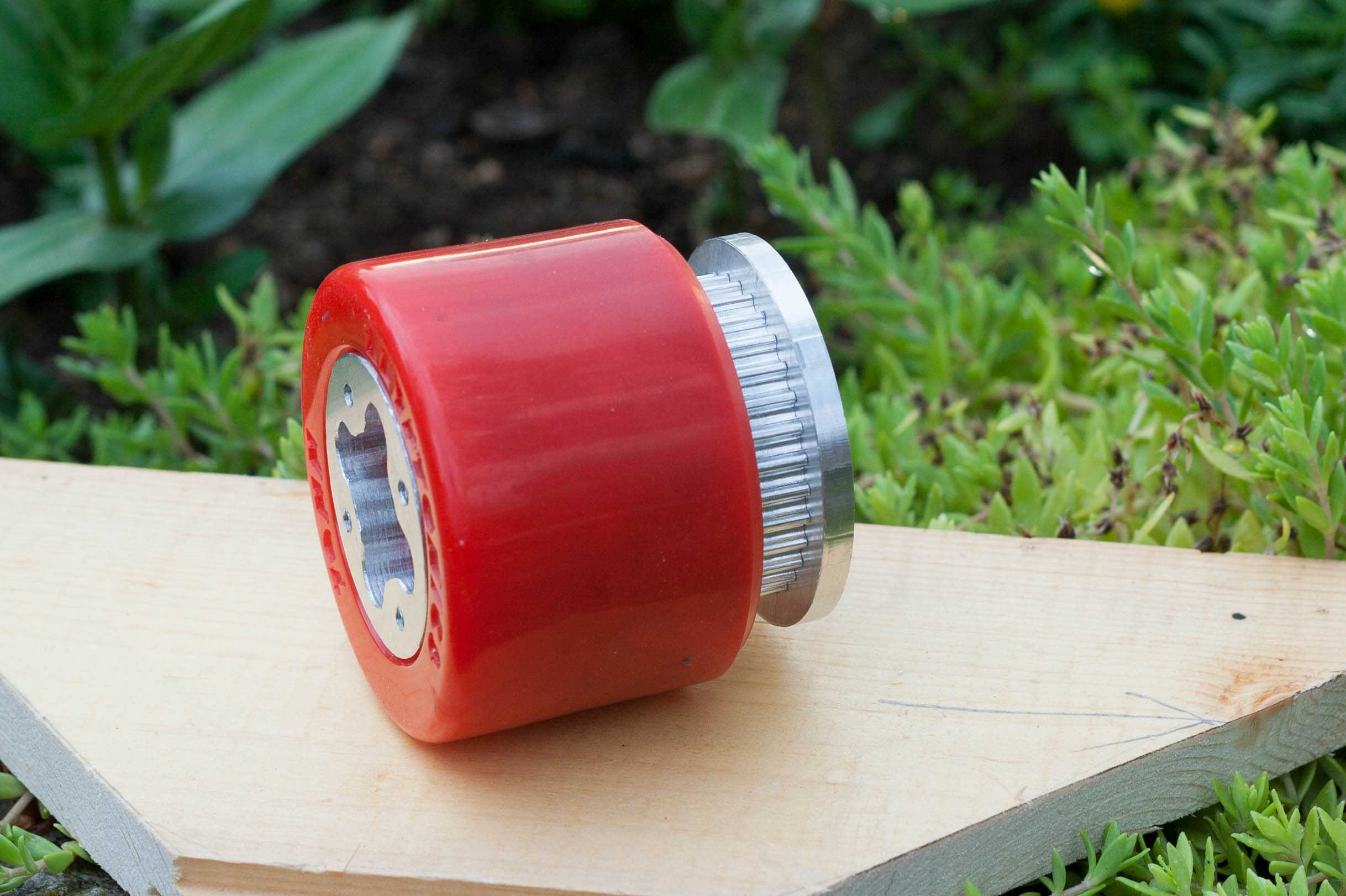

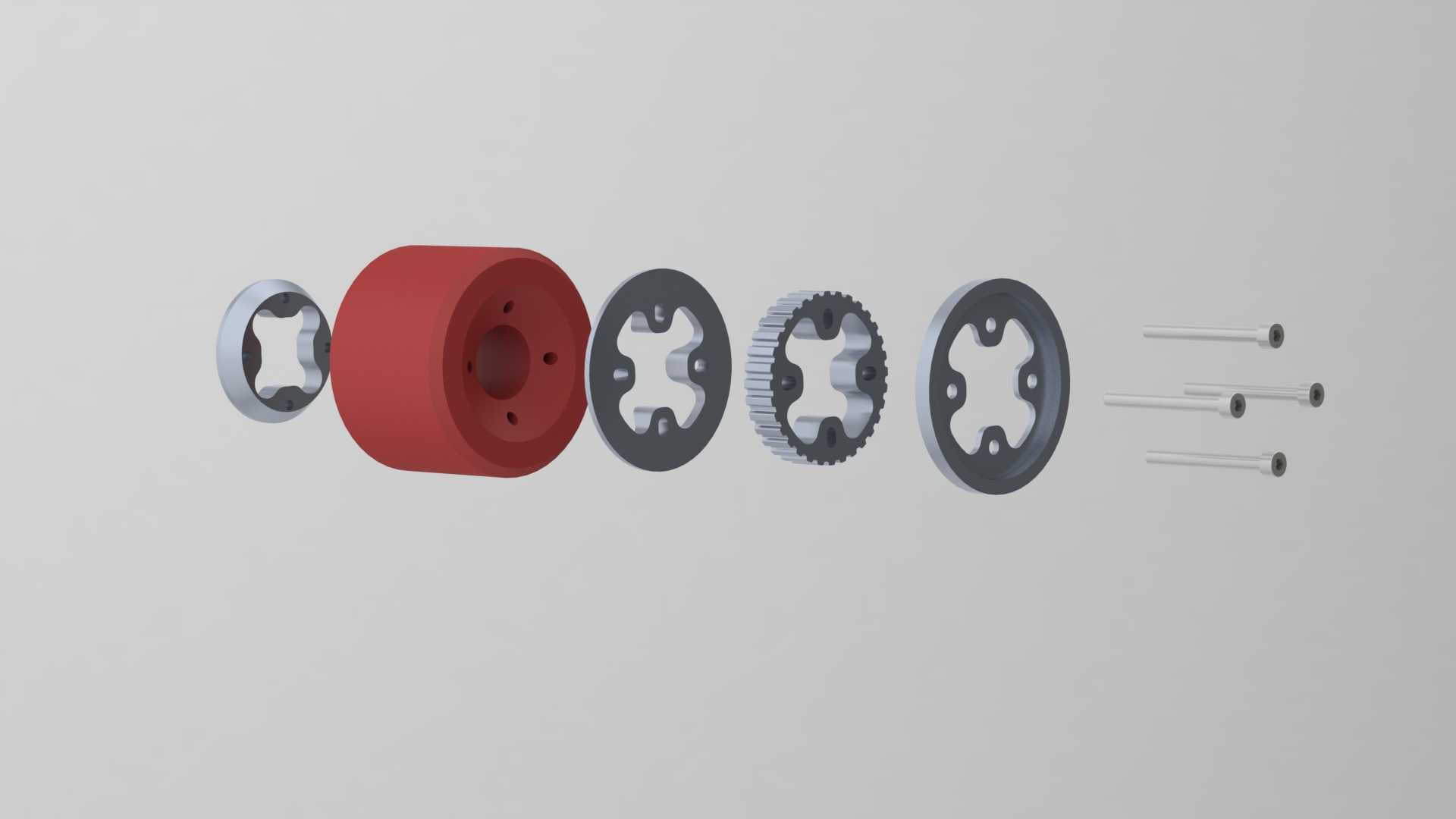

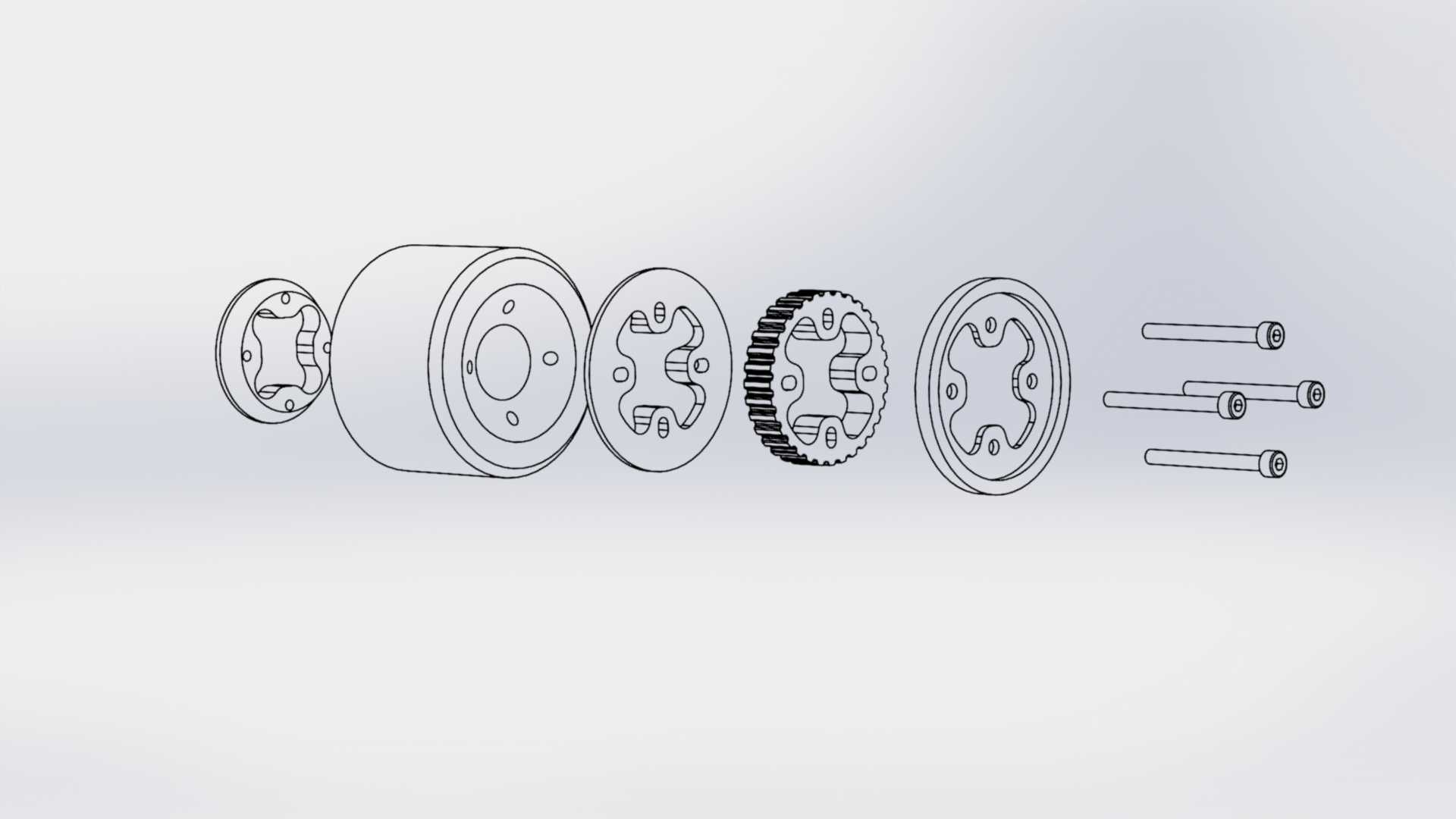

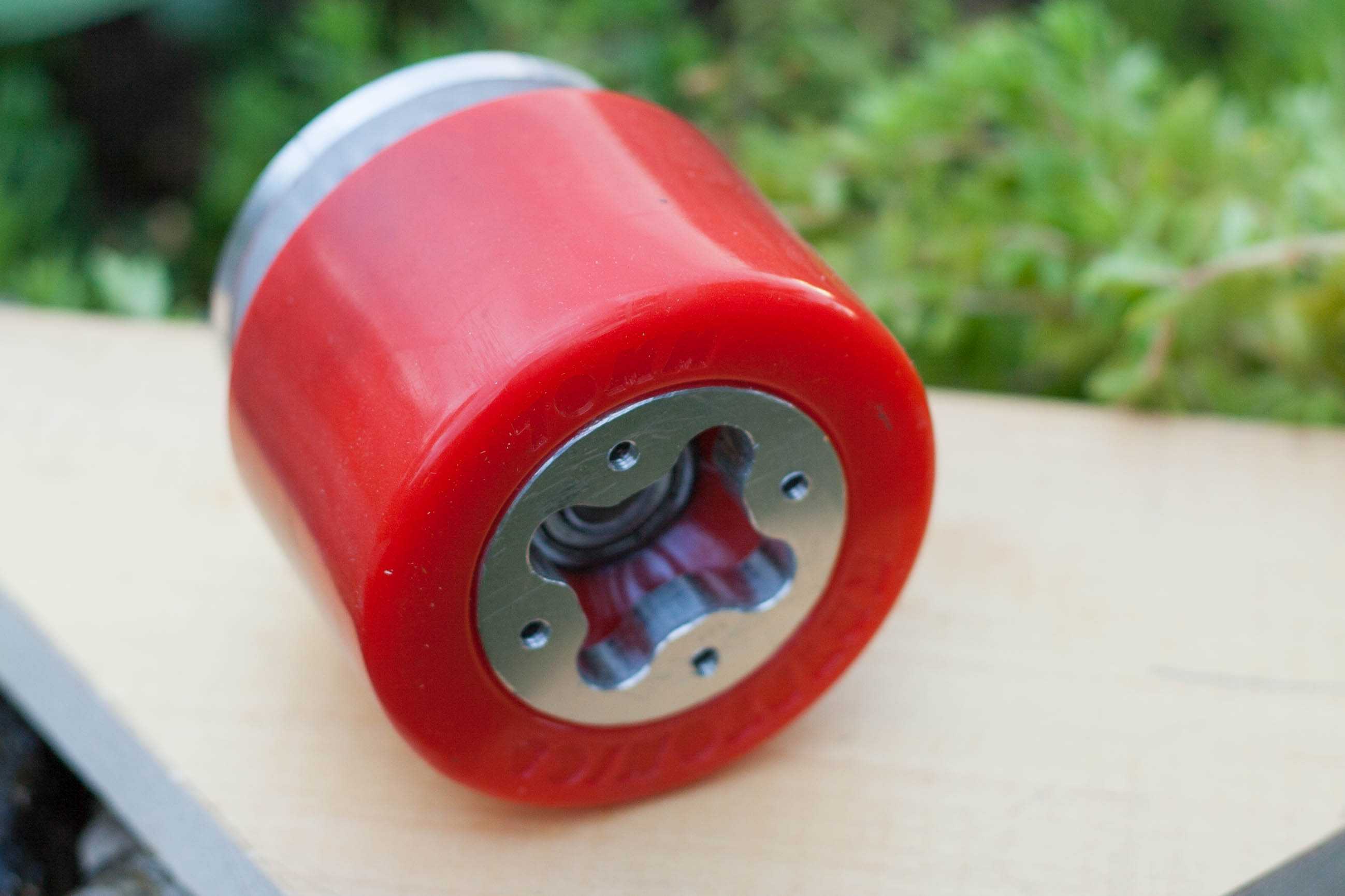

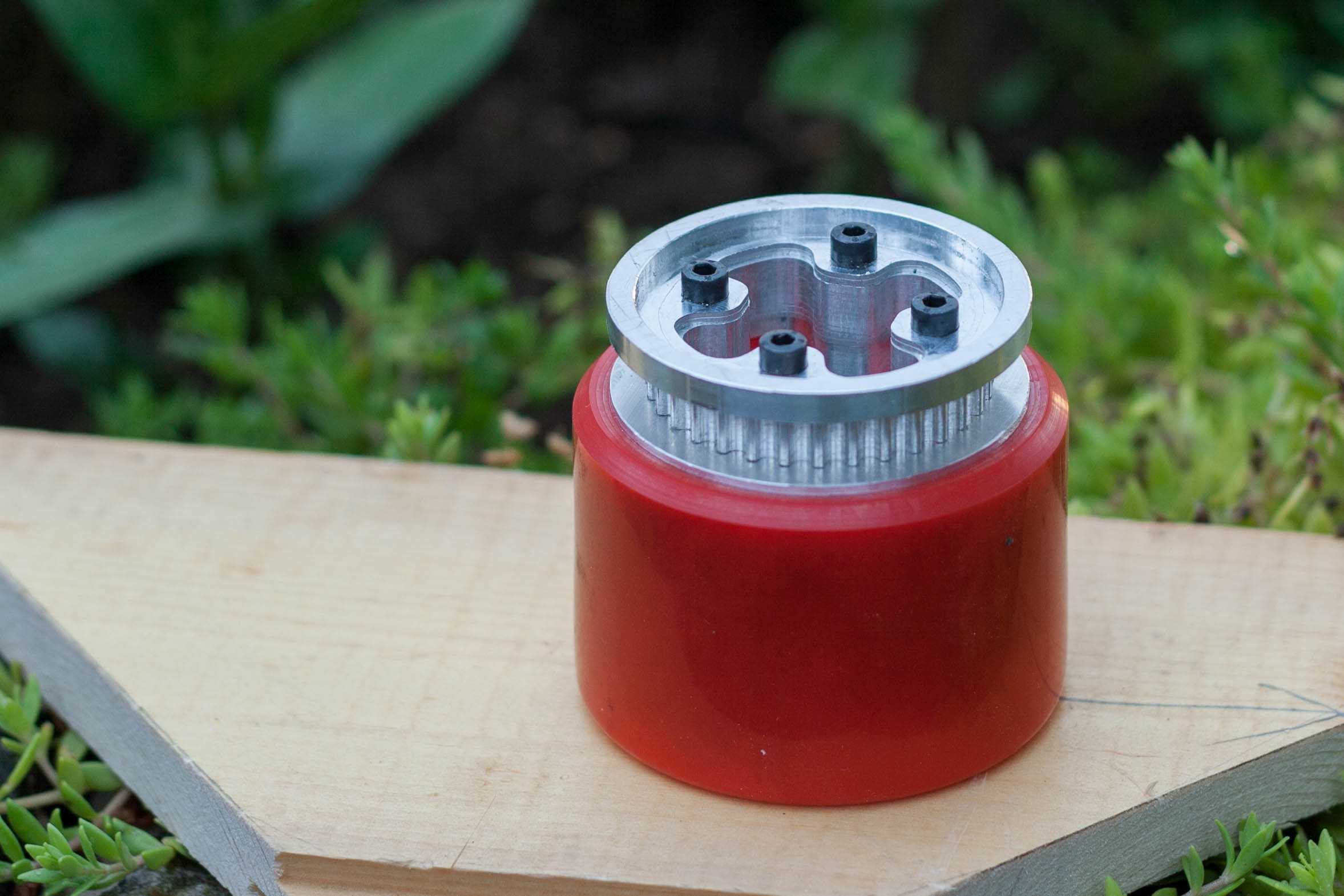

　　这套轮组组件主要面向小型移动设备的行走与传动集成需求，常见于小型AGV、桌面级移动作业平台、教学实验机器人、小型电动代步载具的行走端设计场景，区别于普通无动力脚轮，该组件将行走轮与同步带传动轮做了集成化设计，省去了额外装配传动轮的轴向空间，能大幅压缩行走机构的整体布局尺寸。从结构拆分来看，组件包含外层橡胶轮面、轮芯支撑骨架、32齿HTD5M同步带轮、两侧定位压盖以及轴向固定销钉几个核心部分，轮面采用邵氏硬度适中的橡胶材质，接触地面时能提供足够的静摩擦力，同时可以缓冲小幅路面颠簸带来的振动，避免硬接触导致的轮体跳动影响传动精度。集成的同步带轮采用32齿HTD5M齿形，齿形圆弧过渡设计能减少同步带啮合时的多边形效应，传动过程中噪音更低，

　　传动效率可达98%以上，配合5M同步带使用时，可根据所选电机的额定转速匹配对应的减速比，实现稳定的动力传输，不会出现普通摩擦轮传动的打滑丢转问题。设计过程中优先考虑了装配的便捷性，所有零件采用同轴心定位设计，两侧压盖通过销钉与轮芯锁紧，同步带轮被夹装在两侧骨架之间，不需要额外设计复杂的轴向定位结构，装配时仅需要依次套入各零件后穿入固定销即可完成组装，后期维护更换轮面或者同步带轮时，仅需要拆除销钉就能完成零件替换，不需要整体报废轮组。轮体的外径为70mm，这个尺寸属于小型移动设备的常用轮径范畴，兼顾了越障能力与安装空间需求，轮体的轴向总宽度控制在合理范围内，安装时对应的轮轴安装座只需要预留对应宽度的安装槽即可，不需要额外拓展安装空间；

　　同步带轮的分度圆直径与齿形参数完全符合HTD5M带轮的标准规范，选型时可以直接匹配标准宽度的5M同步带，不需要定制特殊规格的传动带，降低后期备件的采购成本。轮芯部分采用对称式镂空结构，在保证结构强度的前提下尽可能降低了轮体自身的转动惯量，电机驱动时的启动扭矩更小，能减少小型驱动电机的负载，提升移动设备的续航表现；镂空结构同时也能减少材料用量，降低零件的加工成本，适合小批量设备的配套使用。两侧的压盖除了起到轴向锁紧同步带轮的作用外，还能对同步带的运行位置做限位，避免传动过程中同步带出现跑偏掉带的问题，压盖的外圆直径略大于同步带轮的齿顶圆直径，即使轮组受到侧向力出现小幅窜动，同步带也不会从带轮齿槽中脱出。固定销钉采用等距圆周分布的设计，

　　三个销钉均匀布置在轮芯的安装圆周上，锁紧后受力均匀，不会出现单侧受力导致的轮体偏摆问题，销钉与安装孔采用小间隙配合，装配时不需要额外的工装就能顺利穿入，同时配合紧定螺钉或者端盖压合就能实现可靠固定，长时间运行也不会出现销钉松动脱落的问题。在实际选型应用时，需要注意轮面的额定负载参数，该尺寸轮组单轮额定负载适配小型轻量化移动平台，不适合重载场景使用；安装时要保证轮轴与安装座的垂直度，避免轮体倾斜导致的轮面偏磨，同时要调整同步带的张紧力到合适范围，张紧力过大会加剧带轮齿槽与同步带的磨损，张紧力过小则容易出现跳齿问题。这套集成化轮组的设计思路核心是将行走功能与传动功能做一体化整合，相比传统分开设计行走轮和传动轮的方案，减少了零件数量，缩短了传动链的长度，降低了装配复杂度，同时也减少了传动环节的累积误差，对于空间紧凑的小型移动设备来说，能有效释放设备内部的安装空间，方便布置电池、控制板等其他核心部件。
