百瓦级集成封装大功率LED发光组件结构

　　这款大功率集成LED发光组件，核心是将百枚30mil规格的1W小尺寸LED芯片整合封装在单一方形外壳内，主要面向工业照明、户外投光、商用大功率补光等场景的光源配套需求，能为工矿灯、投光灯、植物补光灯、舞台聚光设备提供高亮度的核心发光单元，相比分散排布的小功率LED阵列，这种集成封装结构能大幅简化下游灯具的散热设计与电路排布，减少外围接线点位，提升整灯的装配效率。

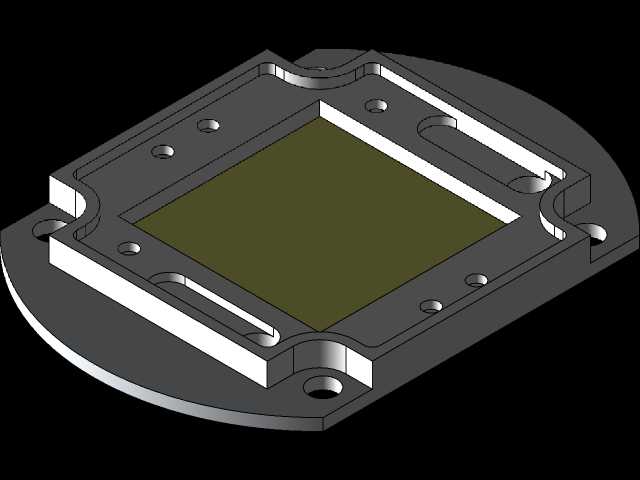

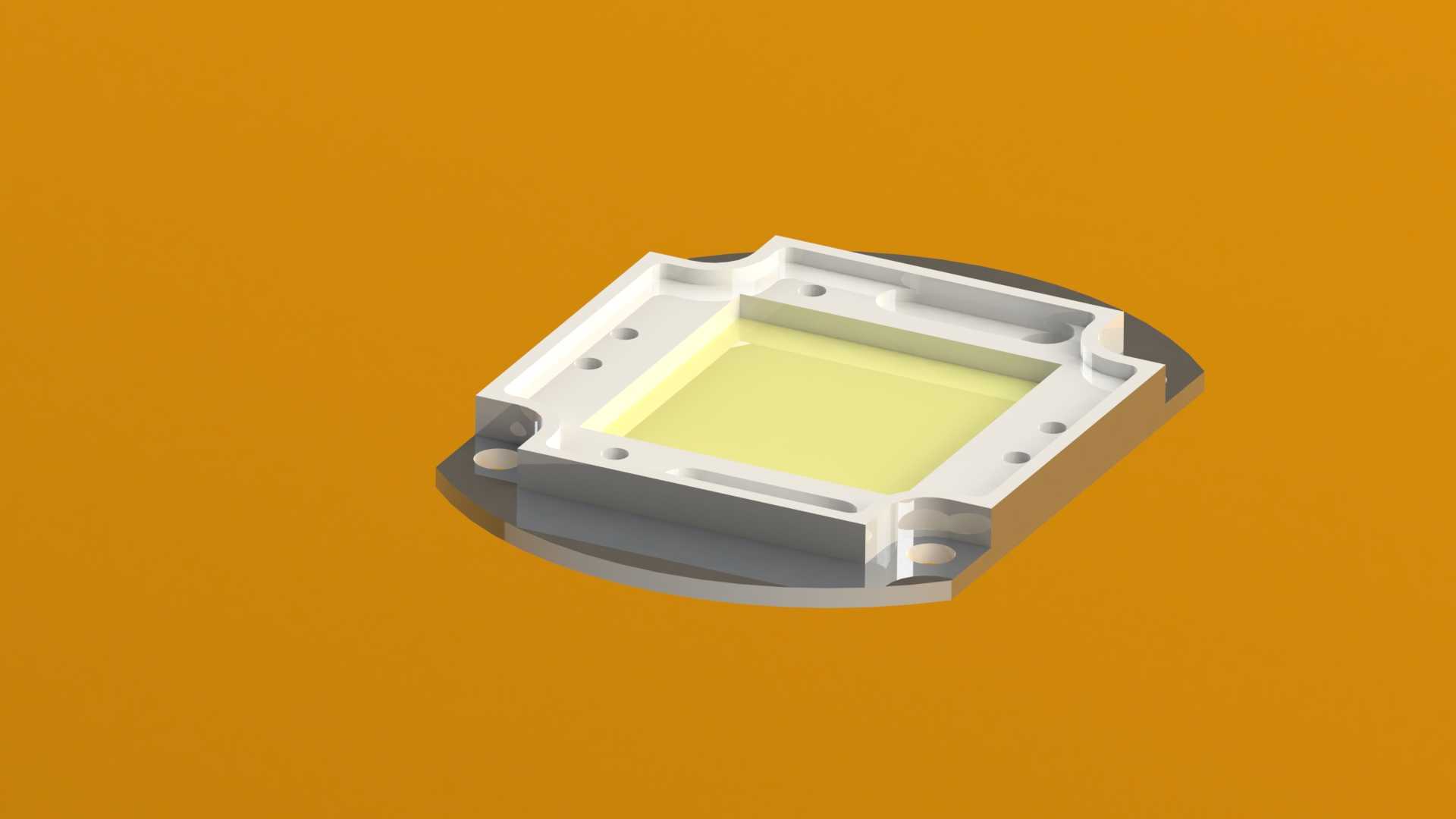

　　从结构设计逻辑来看，外壳采用方形带定位凸耳的结构形式，四周预留的安装孔位完全匹配常规大功率LED光源的安装孔距标准，安装边界控制在常见的40mm见方规格范围内，能直接适配市面上绝大多数同功率等级的LED散热基座，不需要额外做安装位的二次加工。外壳中部的下沉式空腔是芯片承载区域，空腔深度经过严格控制，既可以保证荧光胶层的填充厚度一致性，避免出光色温出现局部偏差，也能为后续配光透镜的安装预留足够的贴合空间，边缘的台阶结构可以直接卡装配套的透镜或者防水密封圈，不需要额外增加固定压圈，减少装配零件数量。

　　实际使用过程中，这类集成光源的核心优势在于单位面积的光通量输出更高，相同功率下发光面集中，更容易通过二次光学设计实现精准的配光控制，比如在长距离投光场景中，集中的发光面配合反光杯能把光束角控制在更小的范围，提升远距离的照度表现。建模过程中针对外壳的散热衔接面做了平整化处理，底部安装面的平面度控制在常规散热件贴合的公差范围内，能保证与铝基散热座的紧密贴合，降低界面热阻，实际装配时只需要在接触面均匀涂抹薄层导热硅脂即可满足散热传导需求。

　　需要注意的是，当前模型还原了封装外壳的主体结构、安装定位特征、发光区的基本形态，对于芯片内部的微纳结构、键合金丝、荧光粉层的微观分层没有做精细化绘制，这部分内容属于半导体封装的微观工艺范畴，在下游灯具结构设计、光源选型匹配的三维装配场景中，这些微观特征不会影响整体的装配干涉检查、安装尺寸校核、散热结构匹配等工作，反而会大幅增加模型的文件体量，拖慢装配体的运算效率。如果是做半导体封装工艺相关的仿真分析，可以在这个基础模型上进一步补充键合线、绝缘层、电极走线等细节特征，满足不同场景的使用需求。

　　外壳侧边的电极引出位做了凹陷式设计，能避免焊接电源线之后焊点突出外壳平面，影响光源与散热座的贴合紧密性，同时凹陷结构可以对焊接点形成物理防护，减少装配过程中剐蹭导致的焊点脱落风险。四个角的定位凸耳做了圆弧过渡处理，没有尖锐的直角结构，一方面能减少加工过程中的应力集中，提升外壳结构的机械强度，另一方面也能避免装配时尖锐边角划伤操作人员或者破坏导线绝缘层。发光区的方形轮廓与外壳外形保持同心，在做二次配光设计时不需要额外校正发光中心位置，能直接匹配同轴安装的透镜、反光杯等光学配件，降低光学调试的难度。

　　在设备选型匹配时，这类100W集成LED光源通常需要搭配热阻低于0.5℃/W的散热组件，配套的恒流驱动电源需要满足输出电流3A左右、输出电压30-36V的参数范围，模型预留的安装空间可以兼容常规的焊盘接线方式，也可以适配快速接线端子的安装需求，不需要对外壳结构做额外的裁切修改。对于做户外灯具设计的工程师来说，这个模型的外形尺寸、安装点位完全符合行业通用的规范，可以直接导入到整灯装配体中做干涉检查，提前验证散热外壳、防水胶圈、透镜压圈等配件的匹配度，减少实物打样的迭代次数，缩短产品开发周期。
