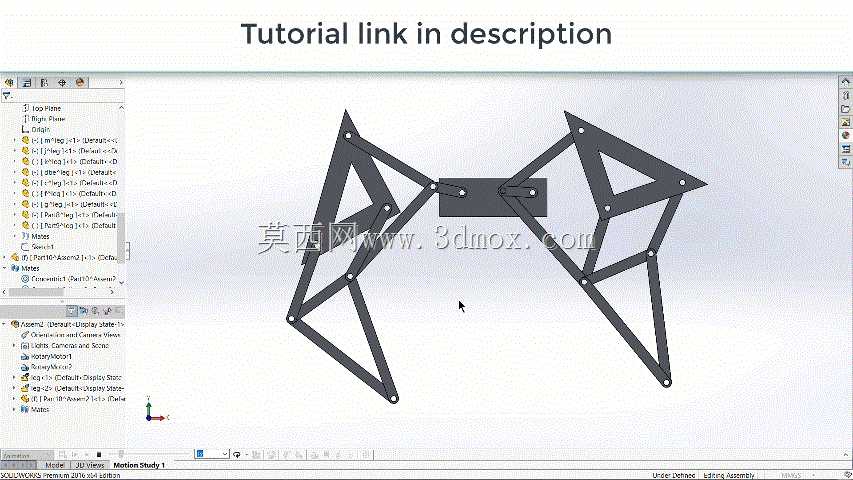

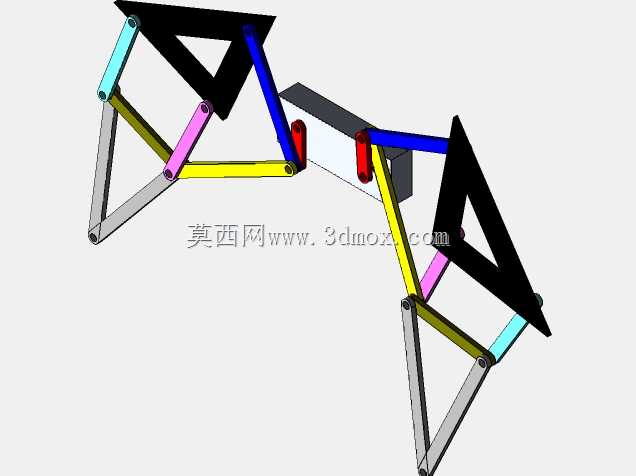

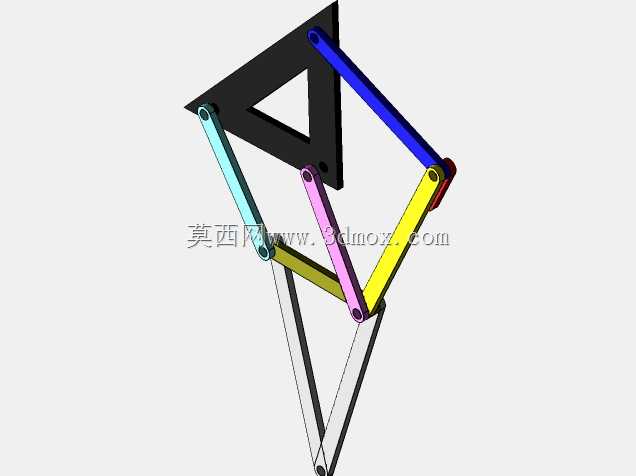

这套仿生行走连杆机构脱胎于经典的Theo Jansen仿生腿构型,核心是通过多组定长连杆的铰接配合,将单一旋转轴的圆周运动直接转化为足端的类步行轨迹,无需额外的步态控制单元,就能实现流畅的迈步动作。从实际应用场景来看,这类机构最常被用于低速巡检机器人、滩涂探测小型行走装置、教学演示教具的开发,尤其适合在平整硬质路面、浅滩沙地这类轮式结构易打滑陷滞的场景使用,足端轨迹的抬升高度、跨步长度完全由连杆的铰接点位决定,不需要复杂的电控程序介入就能完成稳定行走。
设计过程中首先要确定的是曲柄回转中心的固定位置,所有连杆的长度参数都围绕这个基准点做迭代计算,要保证足端在触地阶段的轨迹尽可能接近水平,减少行走过程中机身的上下颠簸,同时抬步阶段的轨迹要有足够的离地高度,避免行进过程中剐蹭地面凸起障碍。整套机构采用对称式双组腿布局,两组腿的曲柄相位差设置为180度,能保证任意时刻都有至少一组腿处于支撑触地状态,行走过程中不会出现重心失稳的问题。
从安装边界来看,整套机构的横向宽度由两组腿的外侧铰接点间距决定,纵向高度随曲柄回转角度在固定区间内浮动,所有铰接点都采用销轴配合,转动副的间隙需要控制在合理范围,间隙过大会导致足端轨迹偏移,行走过程中出现卡顿晃动,间隙过小则会增大转动阻力,需要搭配更大扭矩的驱动单元才能带动机构运转。机构的驱动端只需要在中心曲柄位置接入动力,不管是搭配小型直流电机还是手动摇柄,都能驱动整套机构完成连续行走动作,不需要额外的传动换向结构。
在结构细节上,所有连杆都采用等厚度的板材加工成型,铰接孔的位置精度直接决定了最终的运动轨迹是否符合设计预期,加工过程中需要保证同组连杆的孔位同轴度误差控制在允许范围内,避免装配后出现运动卡滞。足端位置可以根据实际使用场景更换不同材质的接触件,比如在硬质路面使用可以加装耐磨塑料垫,在沙地滩涂使用可以增大足端接触面积,降低接地压强防止陷滞。整套机构的运动逻辑完全依靠机械结构实现,没有复杂的电控元件,可靠性远高于多舵机控制的足式行走结构,后期维护只需要定期给铰接销轴加注润滑脂,就能保证长期稳定运转,非常适合用于低成本行走类设备的开发,也常被用作机械原理教学的演示案例,帮助学习者理解连杆机构的运动转化逻辑。
