内燃机曲柄连杆活塞传动结构

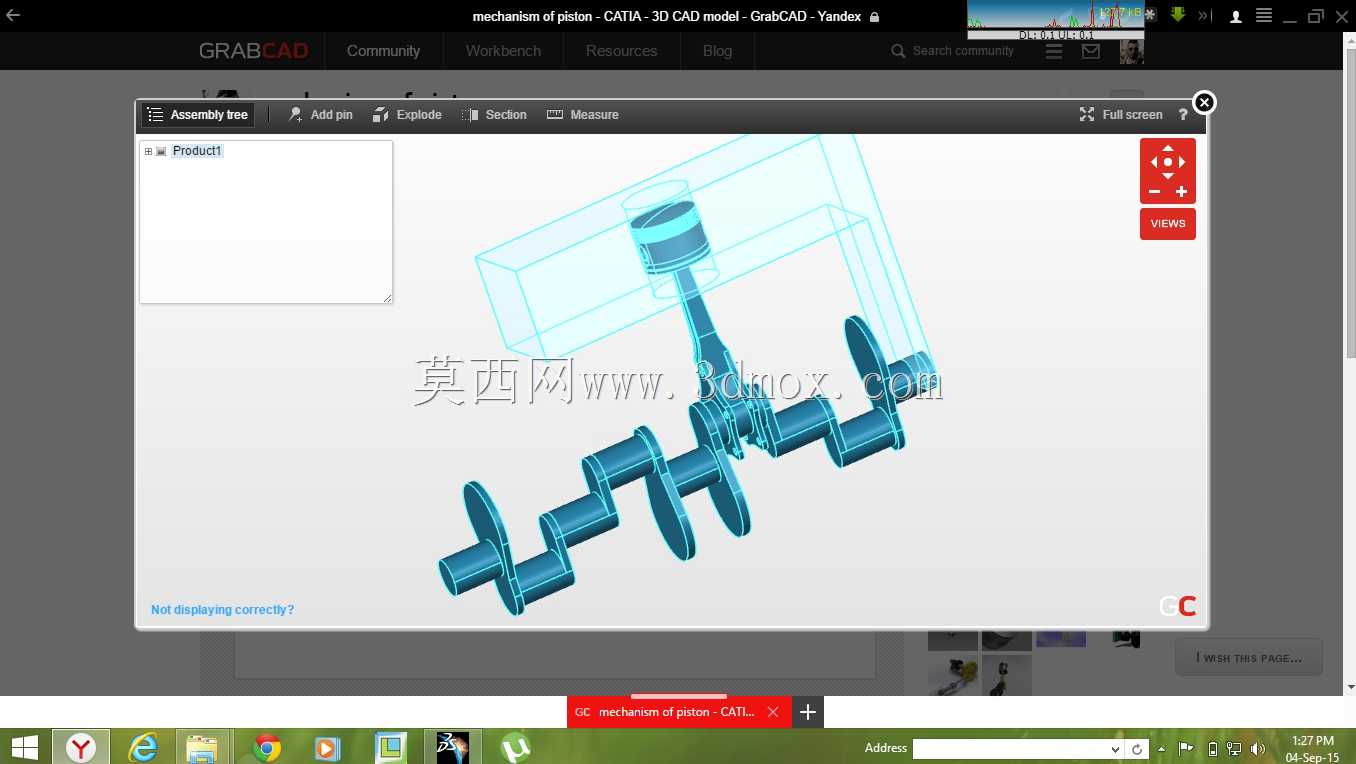

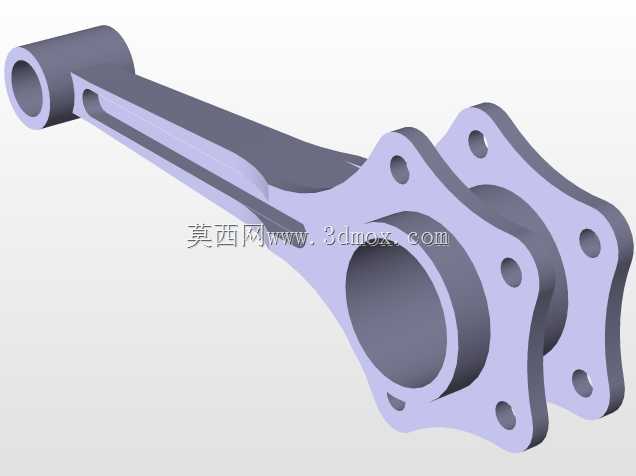

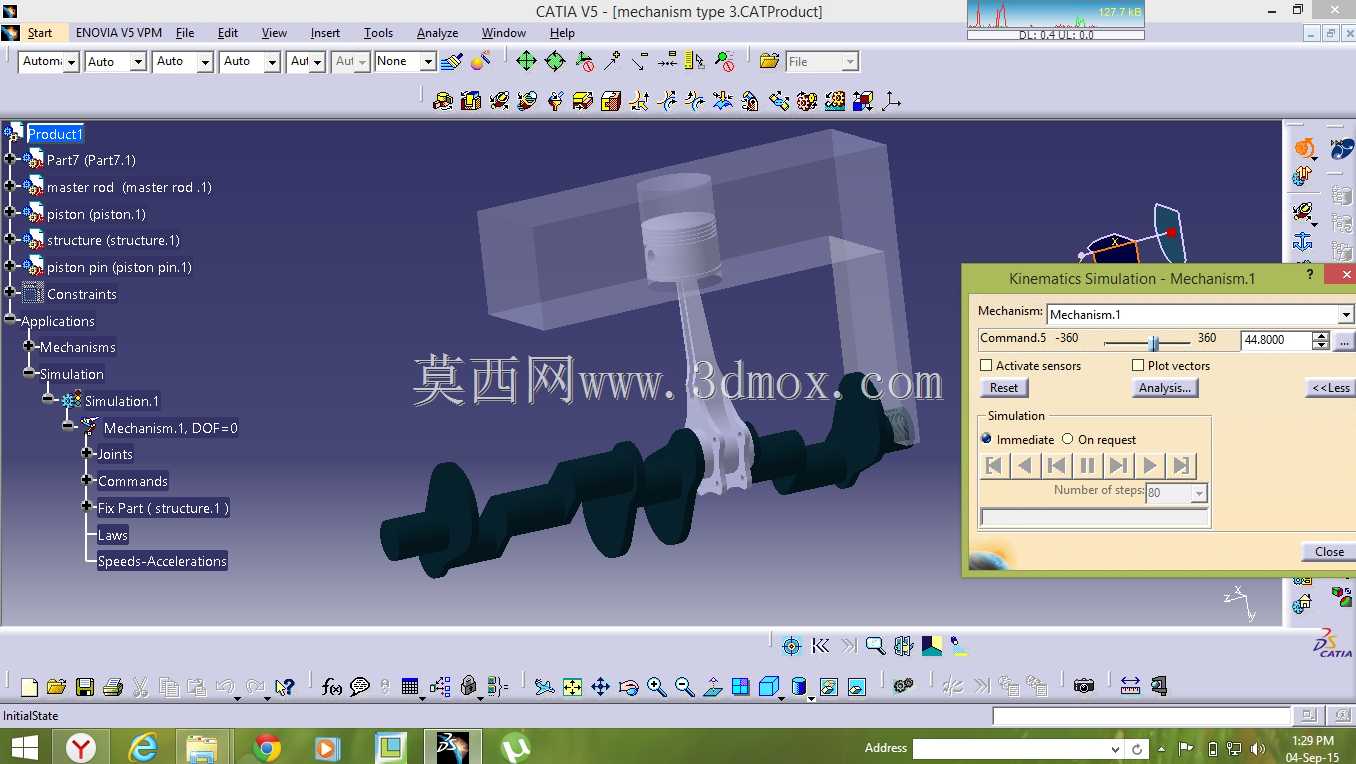

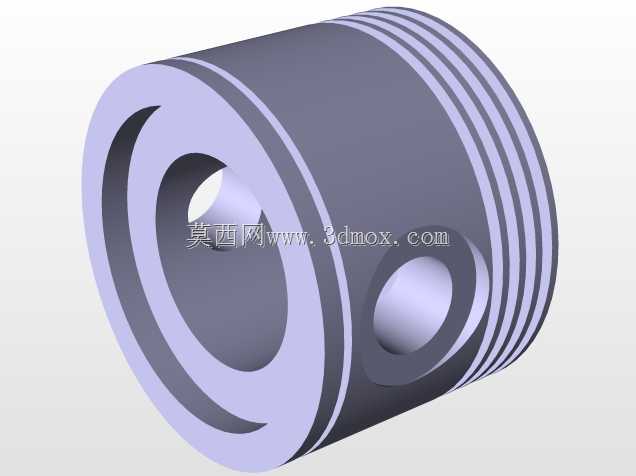

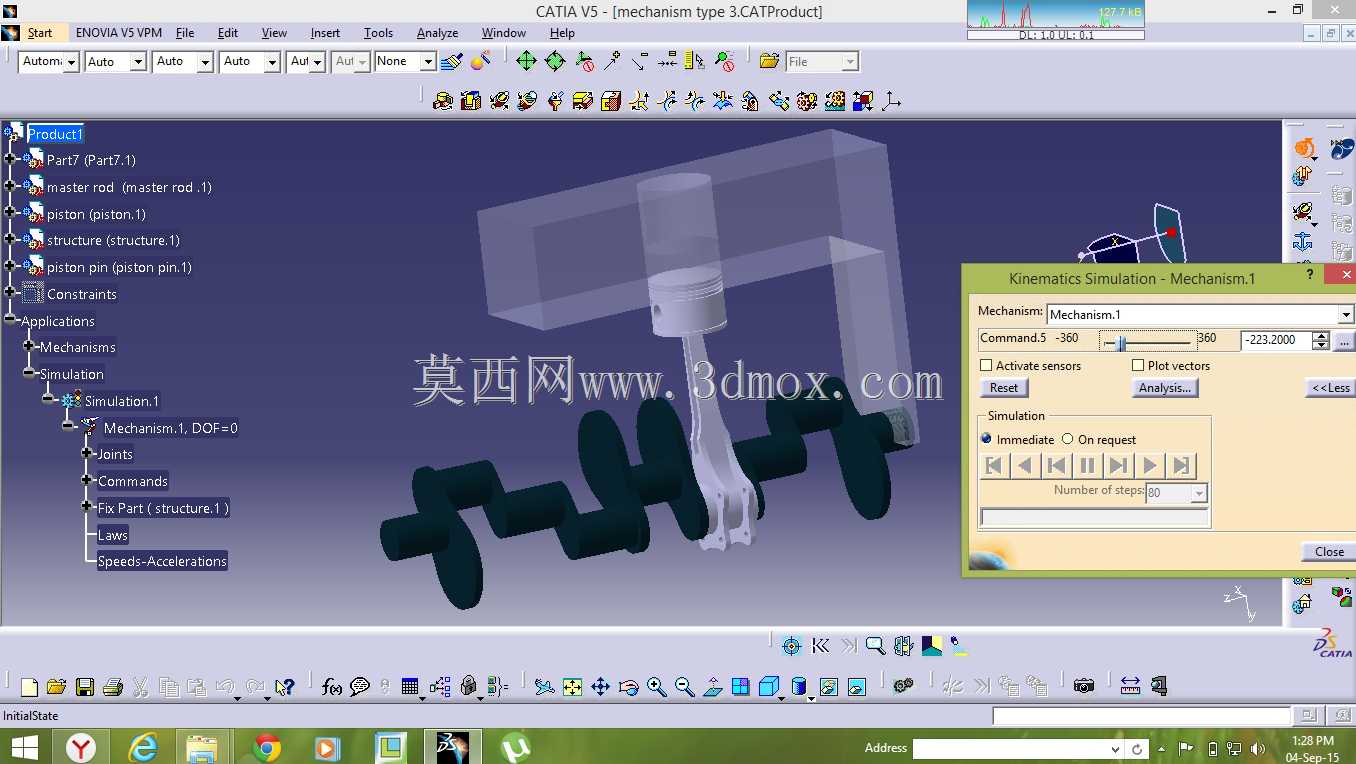

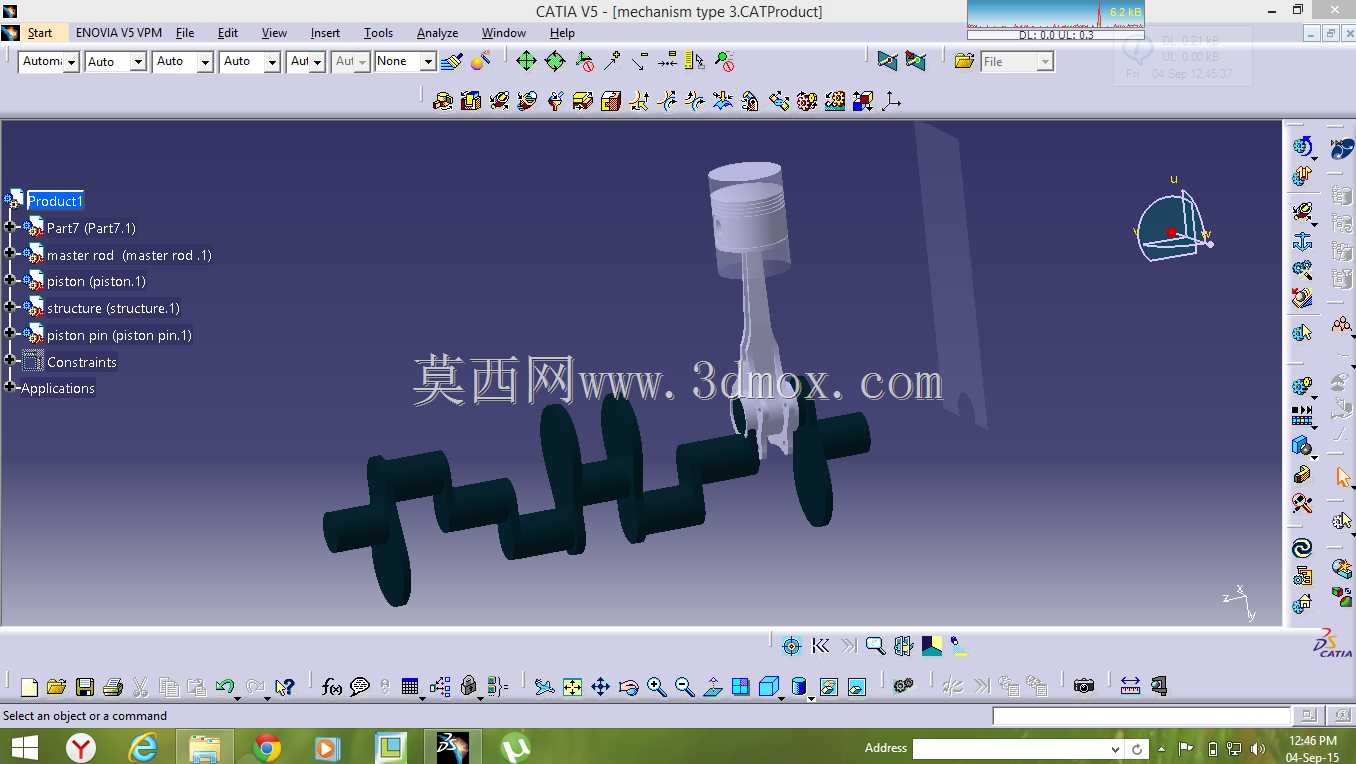

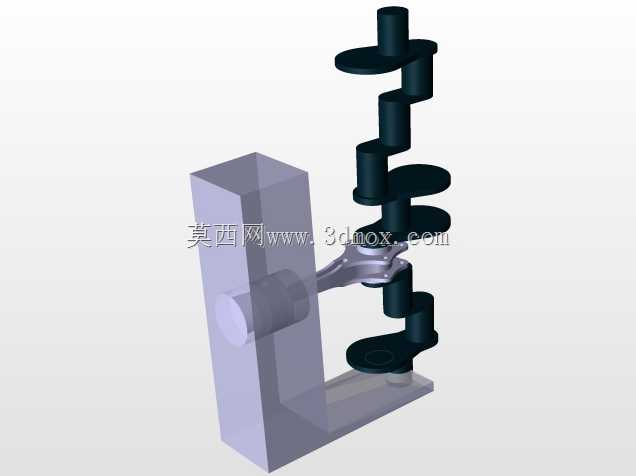

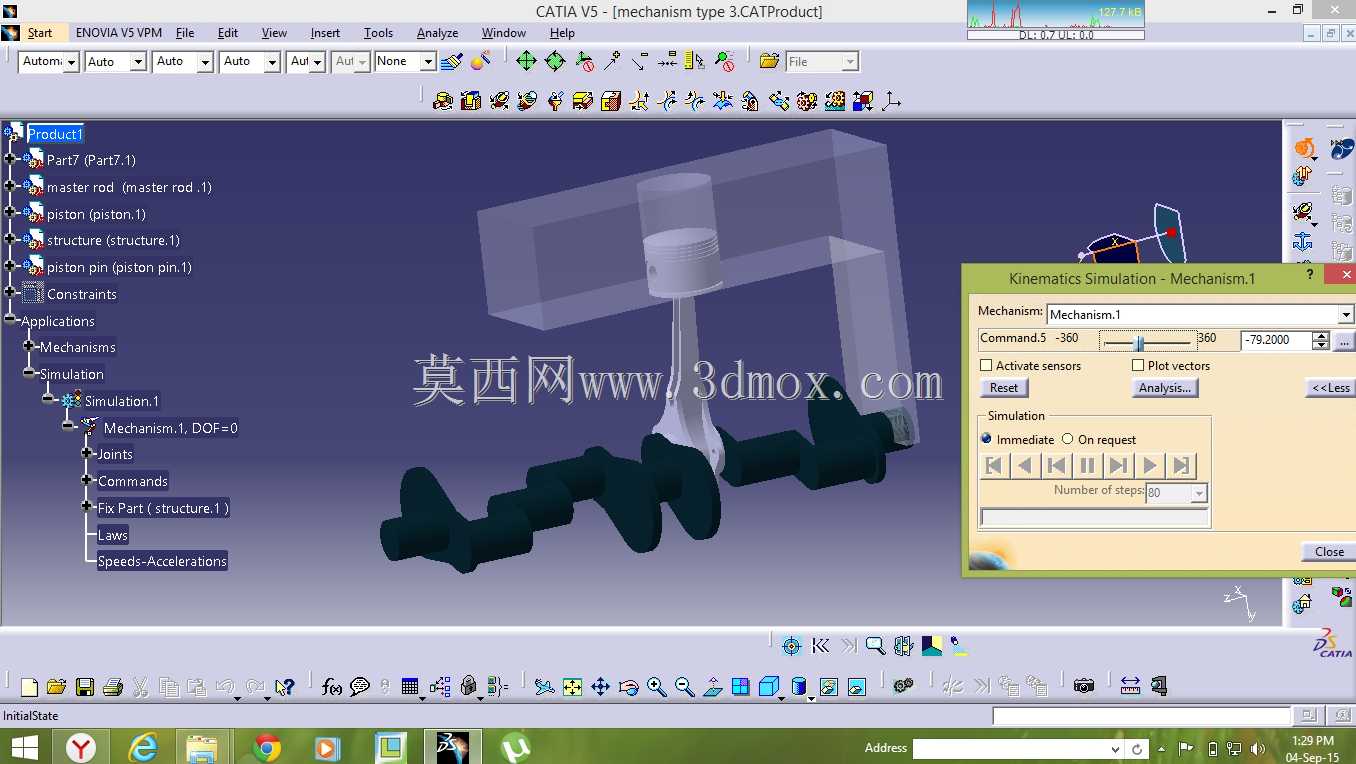

这套结构是内燃机核心动力转换单元的具象化呈现，日常在乘用车动力总成、小型通用发电机组、农用机械动力端的结构拆解、运动仿真验证环节都能见到这类结构的应用，它承担着把燃烧室内燃气爆发产生的直线往复作用力，转化为曲轴旋转扭矩输出的核心功能，是往复式内燃机能够持续对外输出动力的关键传动载体。从实际功能落地的角度看，活塞头部直接承接燃气做功的冲击力，通过活塞销把载荷传递给连杆，连杆小头随活塞做上下往复运动，连杆大头则带动曲轴的曲柄销做圆周回转，整套运动副的配合精度直接决定了动力转换的效率、整机运行的振动水平以及关键部件的疲劳寿命。设计过程中首先要明确各运动副的运动边界：活塞的行程由曲轴的曲柄半径决定，连杆长度需要兼顾活塞侧压力控制与整机高度限制，活塞销的安装位置要避开活塞环组的布置区域，同时要给活塞冷却油道、连杆润滑油道预留足够的结构空间。做运动干涉校验时，需要重点核对活塞到达上止点时与气缸盖燃烧室的安全间隙，活塞下行到下止点时曲柄平衡块与气缸体下部、连杆大头与曲轴箱内壁的最小安全距离，还要验证连杆在最大摆角位置时，不会与气缸套内壁、曲轴箱加强筋发生剐蹭。外形尺寸层面，这套结构的径向安装边界由曲轴的最大回转直径决定，轴向尺寸需要匹配曲轴的主轴颈间距、连杆大头的宽度以及止推垫片的安装空间，所有配合面的尺寸公差都要对应运动副的润滑要求：活塞与气缸壁的配合间隙要兼顾热膨胀量与密封要求，连杆大头轴瓦与曲柄销的间隙要保证压力润滑油膜能够稳定形成，活塞销与连杆小头衬套的配合要适应往复运动下的冲击载荷。在做运动仿真验证时，还需要核对不同曲轴转角下活塞的运动速度、加速度变化曲线，确认连杆的受力状态在材料许用应力范围内，避免出现运动死点、载荷突变导致的机构运行卡滞或部件疲劳损坏，这套结构的建模精度完全可以支撑原理教学演示、新机型方案初期的结构匹配验证工作。
