镂空结构门多西诺太阳能驱动电机装置

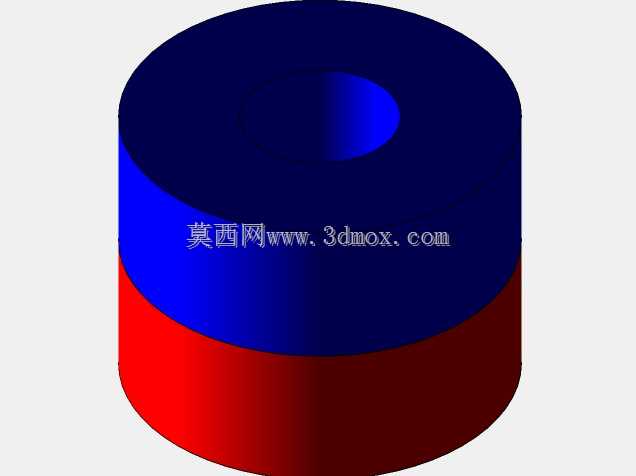

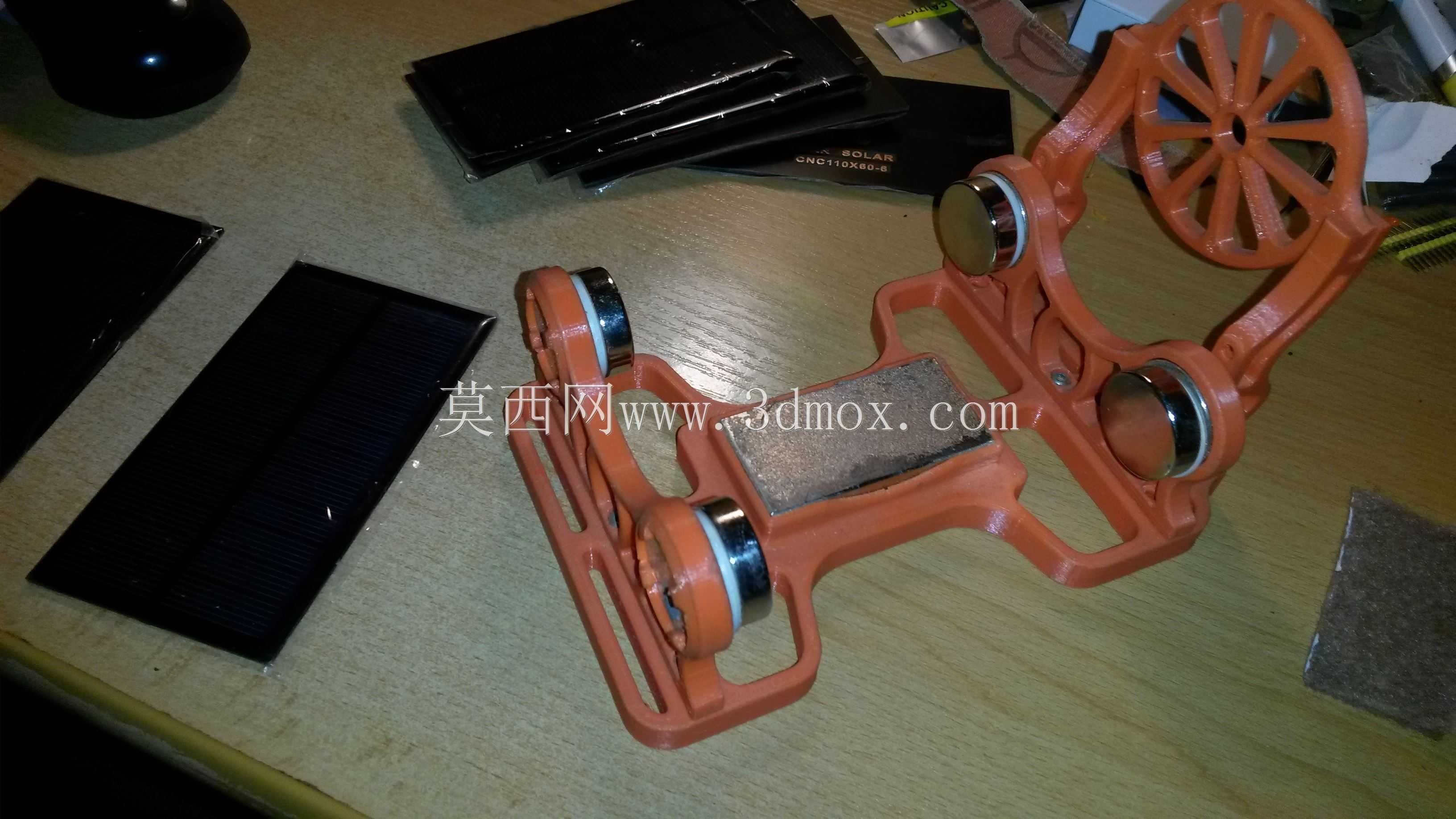

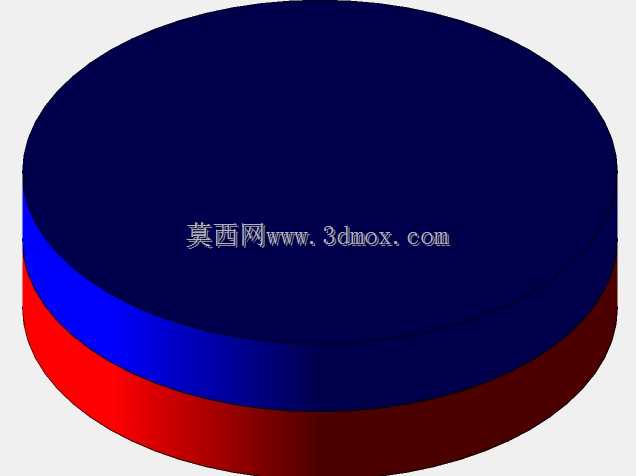

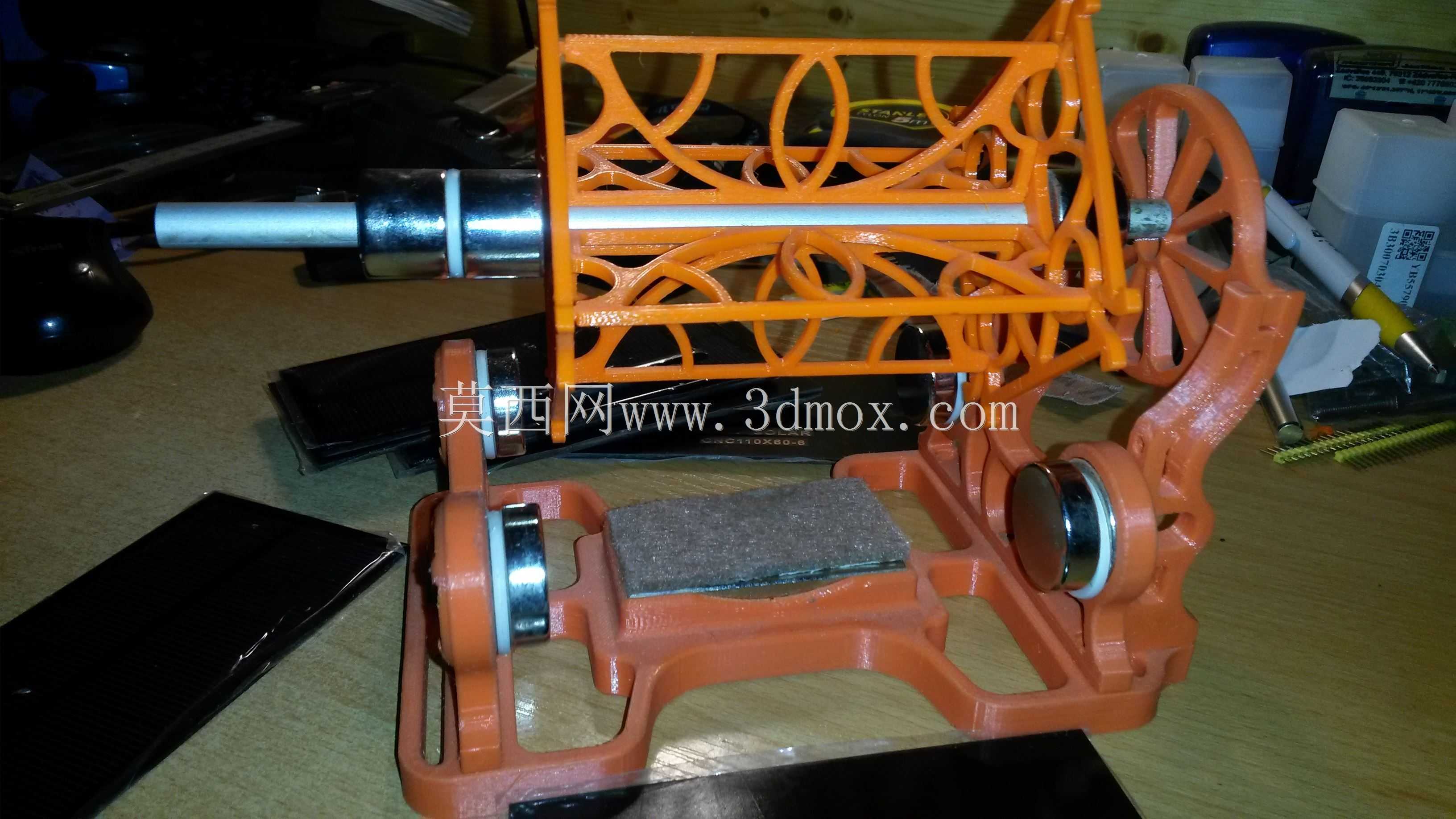

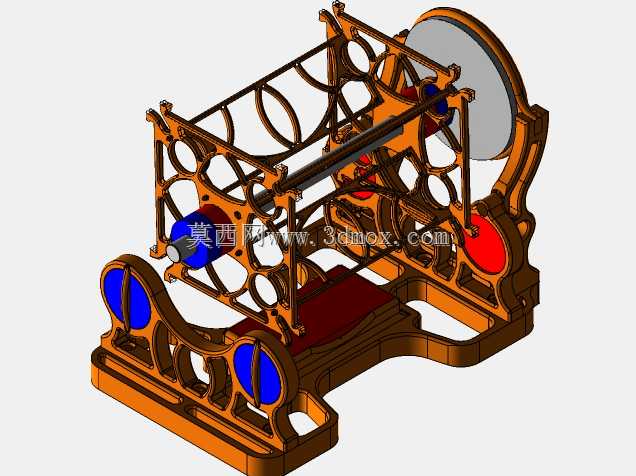

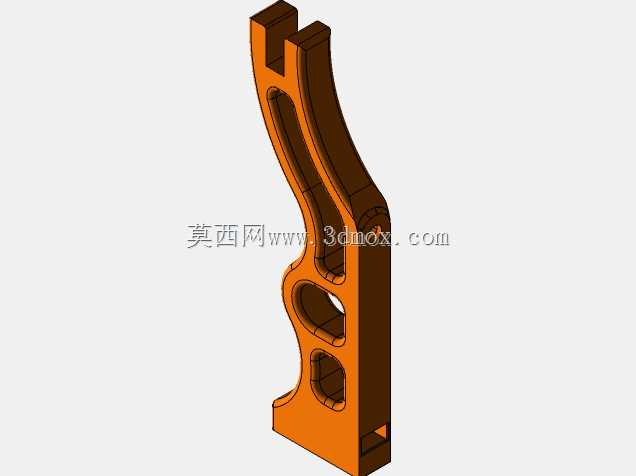

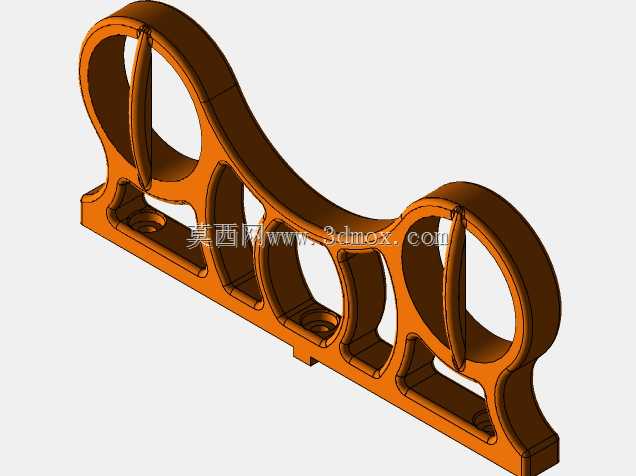

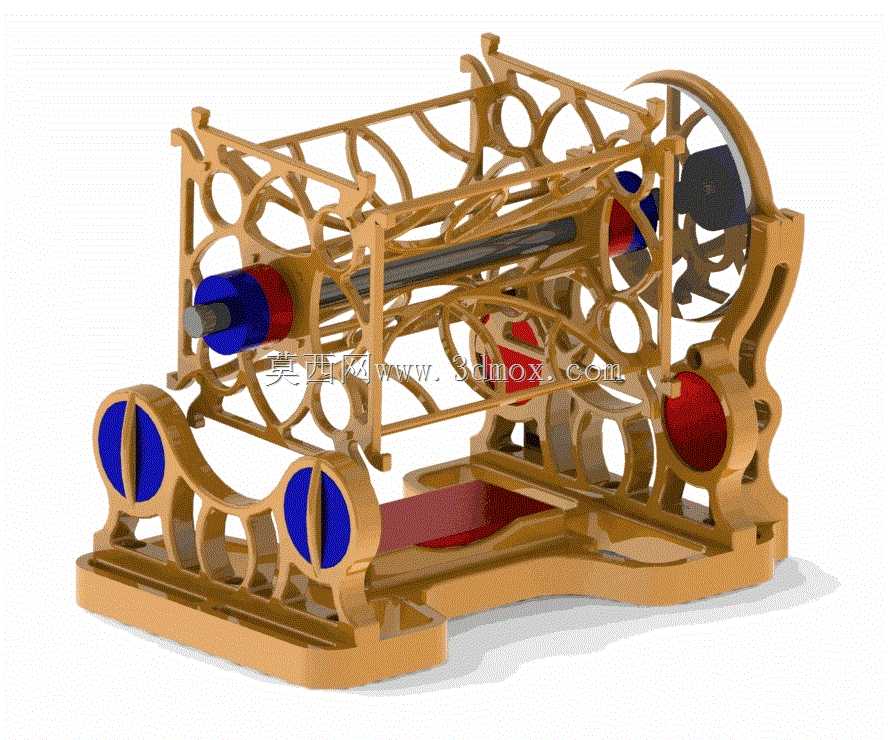

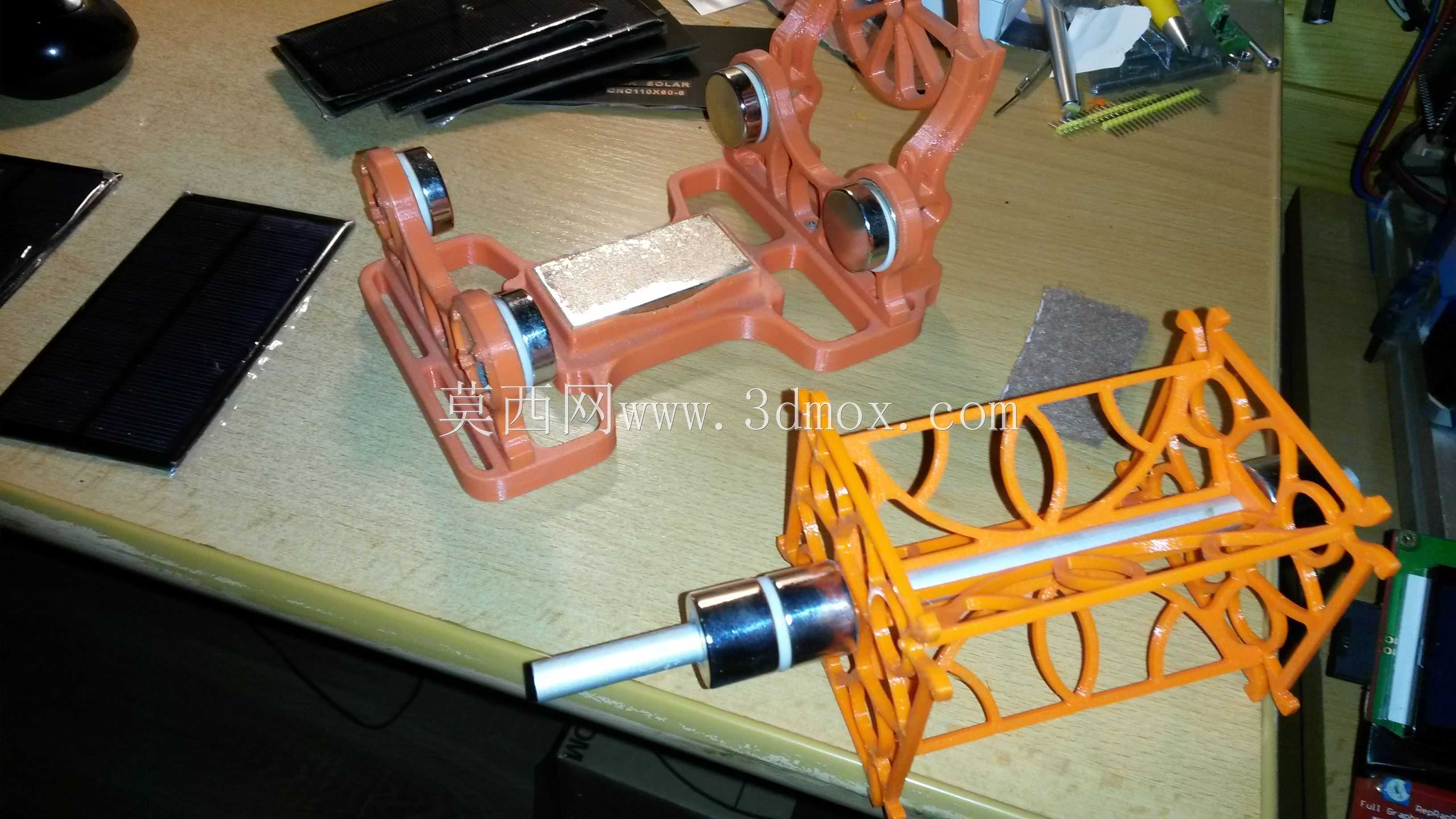

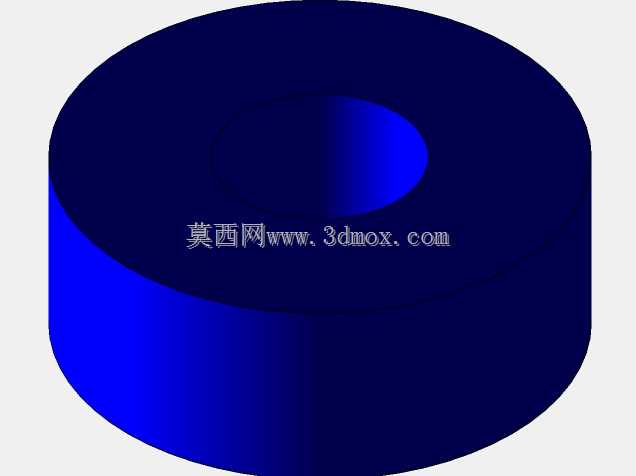

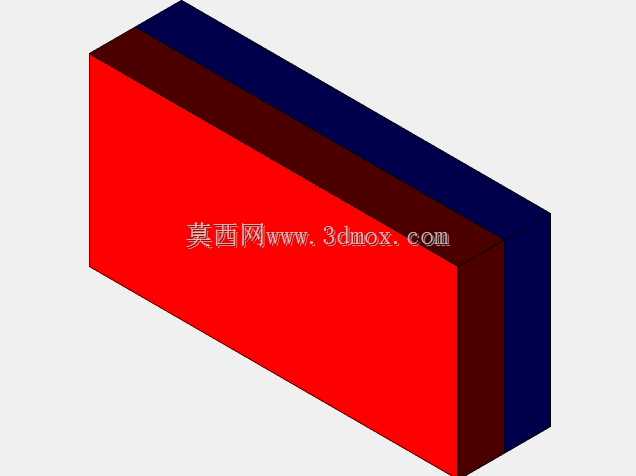

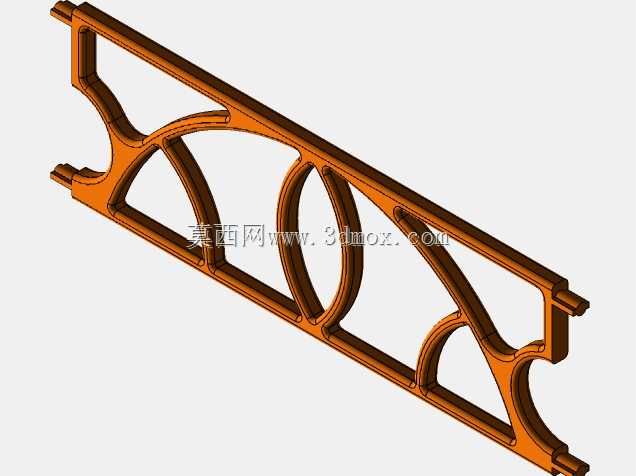

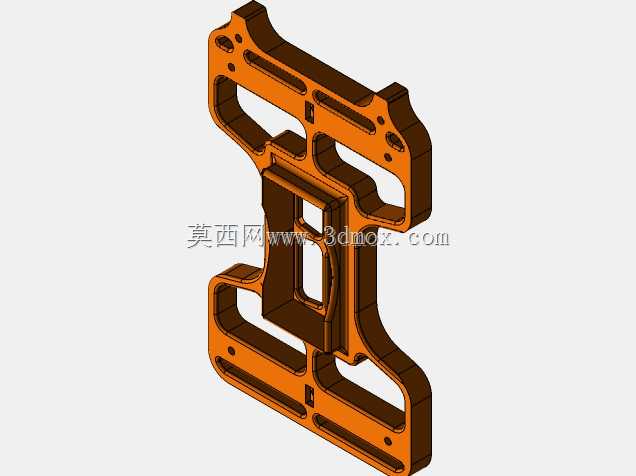

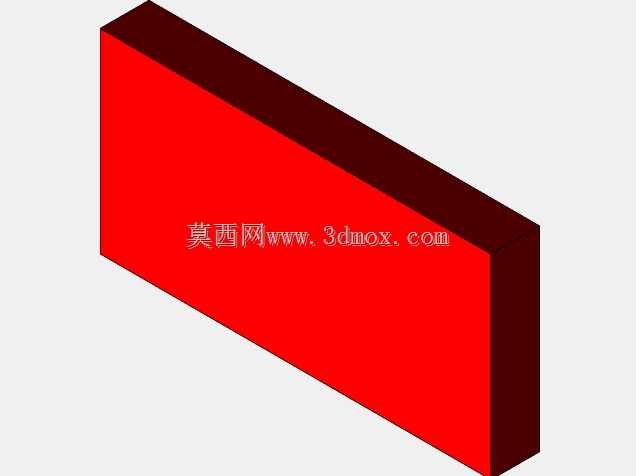

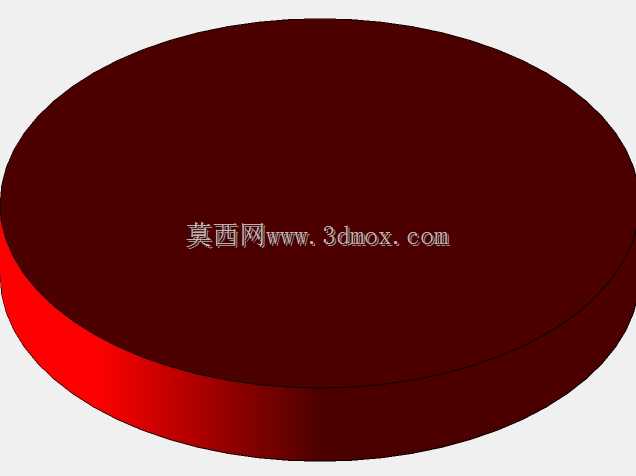

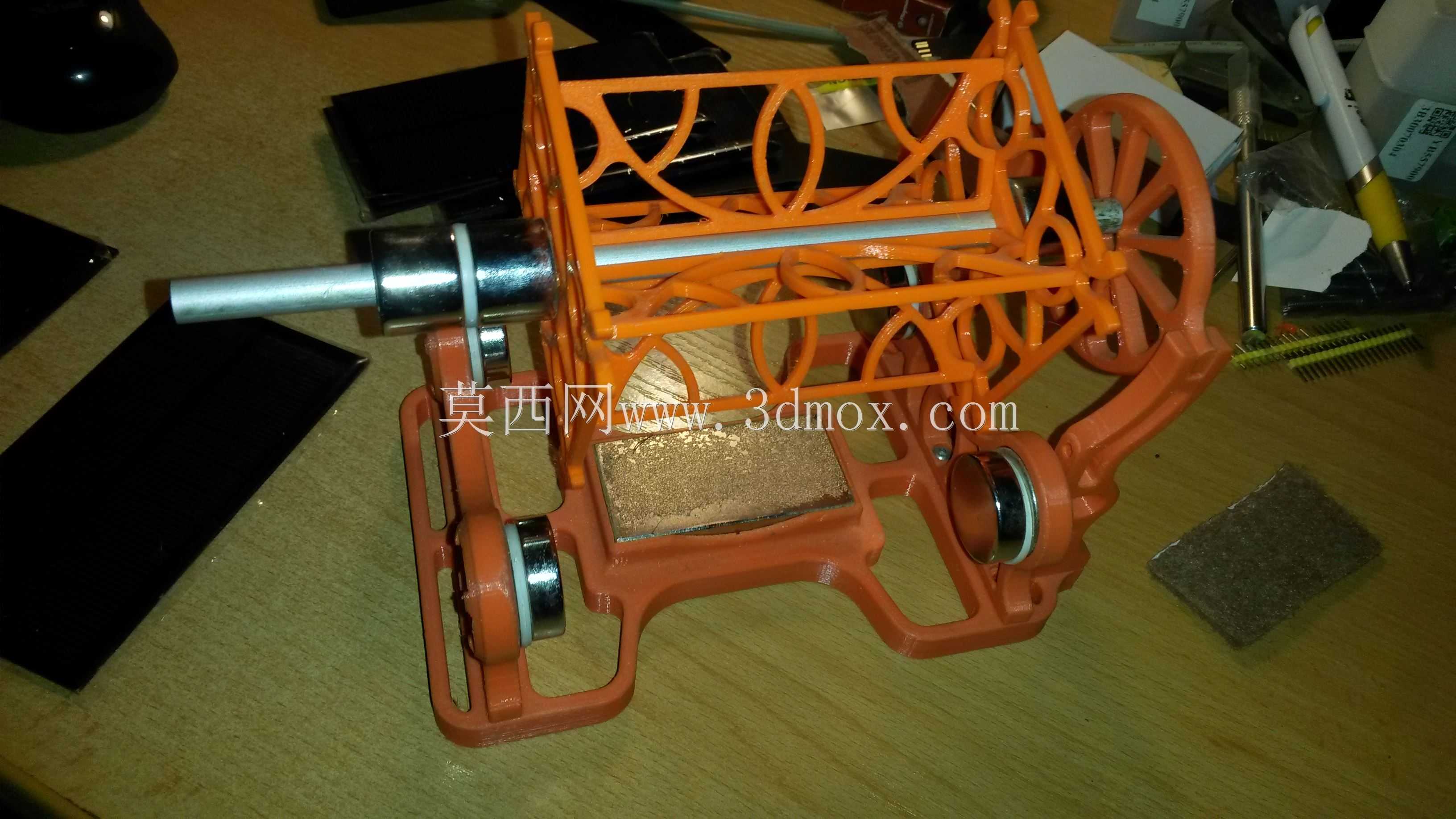

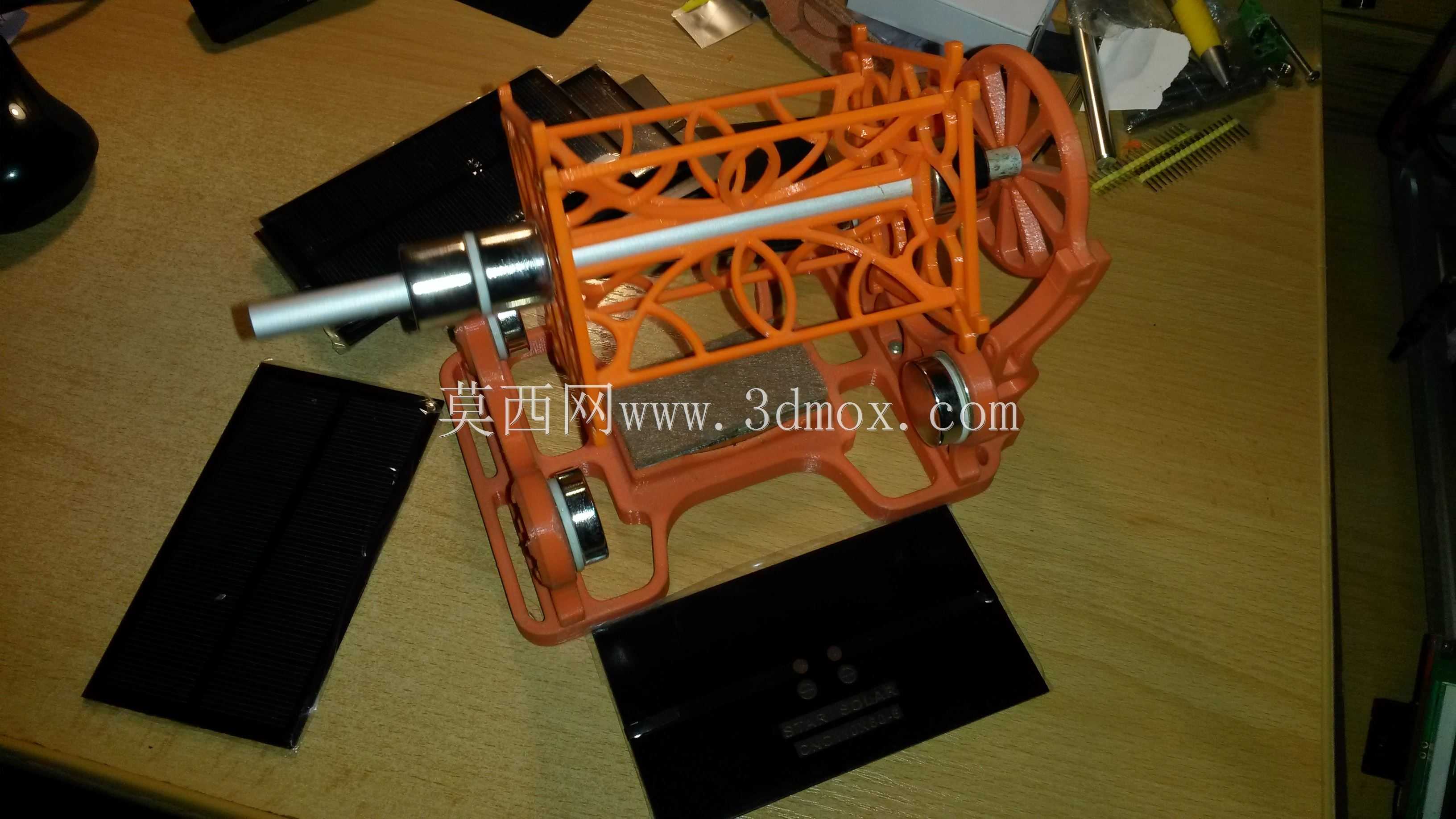

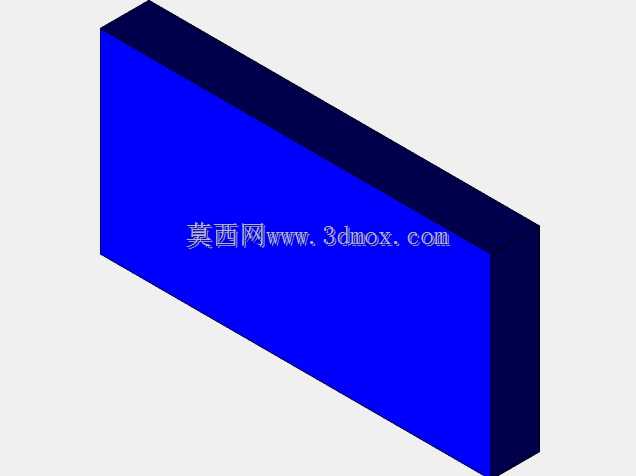

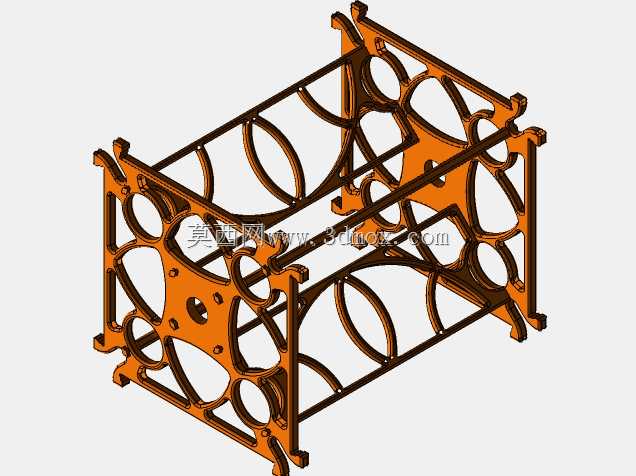

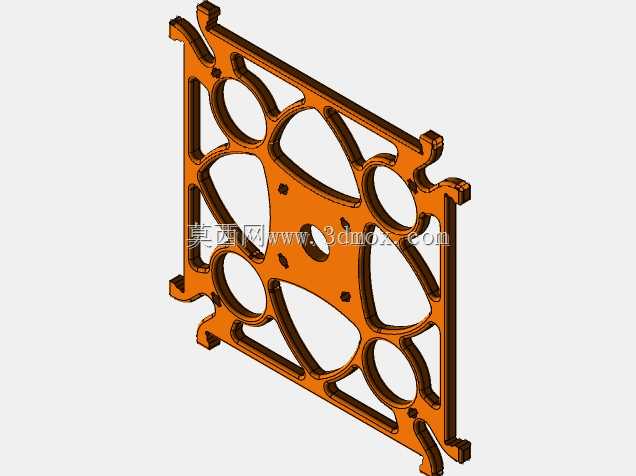

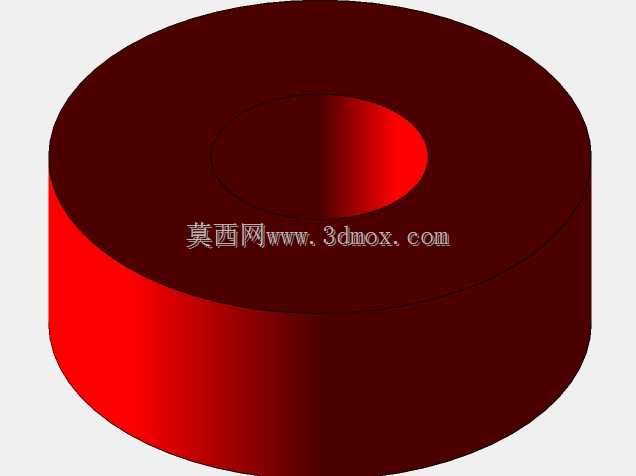

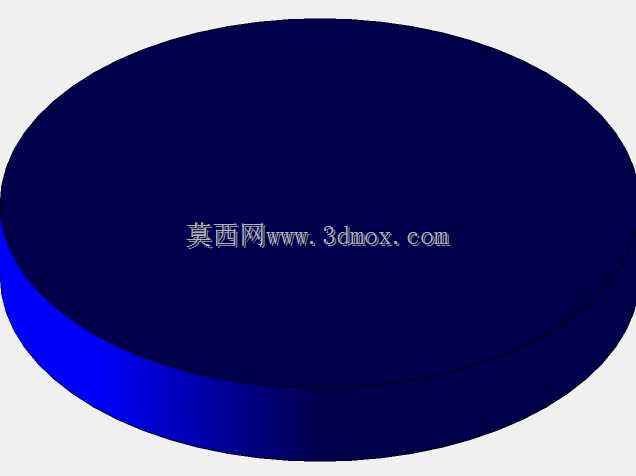

这款门多西诺电机属于无接触式太阳能驱动的电磁动力装置，整体采用镂空式机架设计，可通过桌面级3D打印完成主体结构制作，适合用于物理教学演示、动力原理科普展示场景，也可作为小型桌面动力展示摆件，直观呈现光-磁-电的能量转换过程。从结构设计逻辑来看，机架采用对称式镂空桁架结构，在保证整体支撑刚度的前提下，尽可能降低非必要结构重量，减少转动部件的额外负载，两侧支撑端预留了磁体安装位，通过磁斥力实现转轴的无接触悬浮，完全消除传统轴承带来的转动摩擦阻力，让极低功率的太阳能输入即可驱动转子持续运转。转子部分采用多线圈对称排布设计，线圈绕制预留了明确的安装边界，适配直径0.4mm的漆包线绕制双组50圈线圈，对应磁体安装位匹配标准规格钕铁硼磁片，磁片安装槽位做了定位限位设计，可保证磁隙均匀，避免转动过程中出现磁体偏移蹭碰定子的问题。太阳能电池板安装位预留了60x110mm的标准安装空间，适配6VDC 167mA 1W规格的太阳能电池板，电池板输出端直接连接转子线圈，无需额外外接控制电路，当光线照射到对应位置的太阳能电池板时，对应线圈产生磁场，与定子侧的永磁体产生相互作用力，推动转子持续转动。整体安装边界紧凑，底座采用宽幅平底设计，放置时无需额外固定，重心落在底座支撑范围内，运转过程中不会出现倾覆问题，机架上的所有镂空结构除减重外，也可减少空气流动对转子转动的干扰，同时让内部的磁体、线圈结构完全外露，方便观察能量转换的全过程。设计时充分考虑了3D打印的工艺特性，所有结构均无大角度悬空面，打印时无需添加大量支撑，打印完成后仅需简单去除支撑毛刺即可完成组装，各部件的装配间隙预留了0.2mm的公差余量，可适配普通FDM打印机的打印精度，无需二次打磨修配即可顺利装配。
