贴片式CR1220纽扣电池座结构设计

　　在消费电子、工业控制板卡、小型传感节点的PCB设计环节里，板载备用电源的固定结构一直是容易被忽略却直接影响整机可靠性的细节，这款适配CR1220纽扣电池的贴片式电池座，就是针对SMT回流焊工艺场景开发的板载固定结构。日常做板卡设计时，很多工程师会优先选插件式电池座，但插件结构需要在PCB上预留穿孔，不仅占用板层走线空间，过波峰焊时还容易出现透锡不良、引脚浮高的问题，对于高密度布板的小型化设备来说，贴片式结构的优势就非常明显：所有焊盘都设计在PCB表层，不需要破坏内层走线布局，能够和其他表贴元件一起完成回流焊工序，减少后续手工补焊的工序步骤。

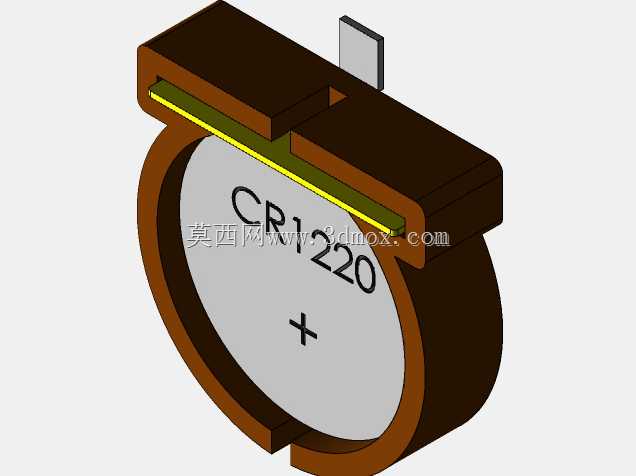

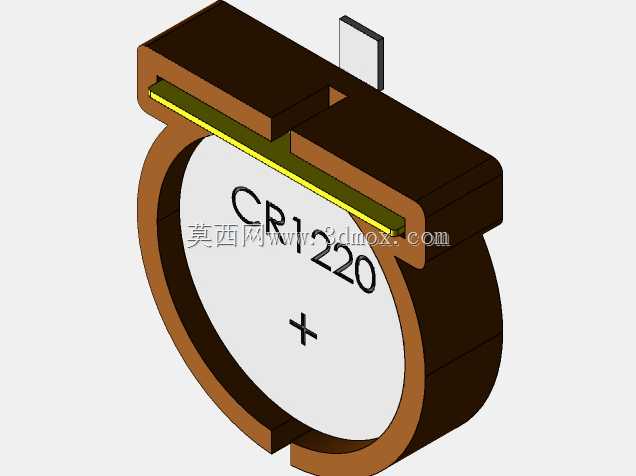

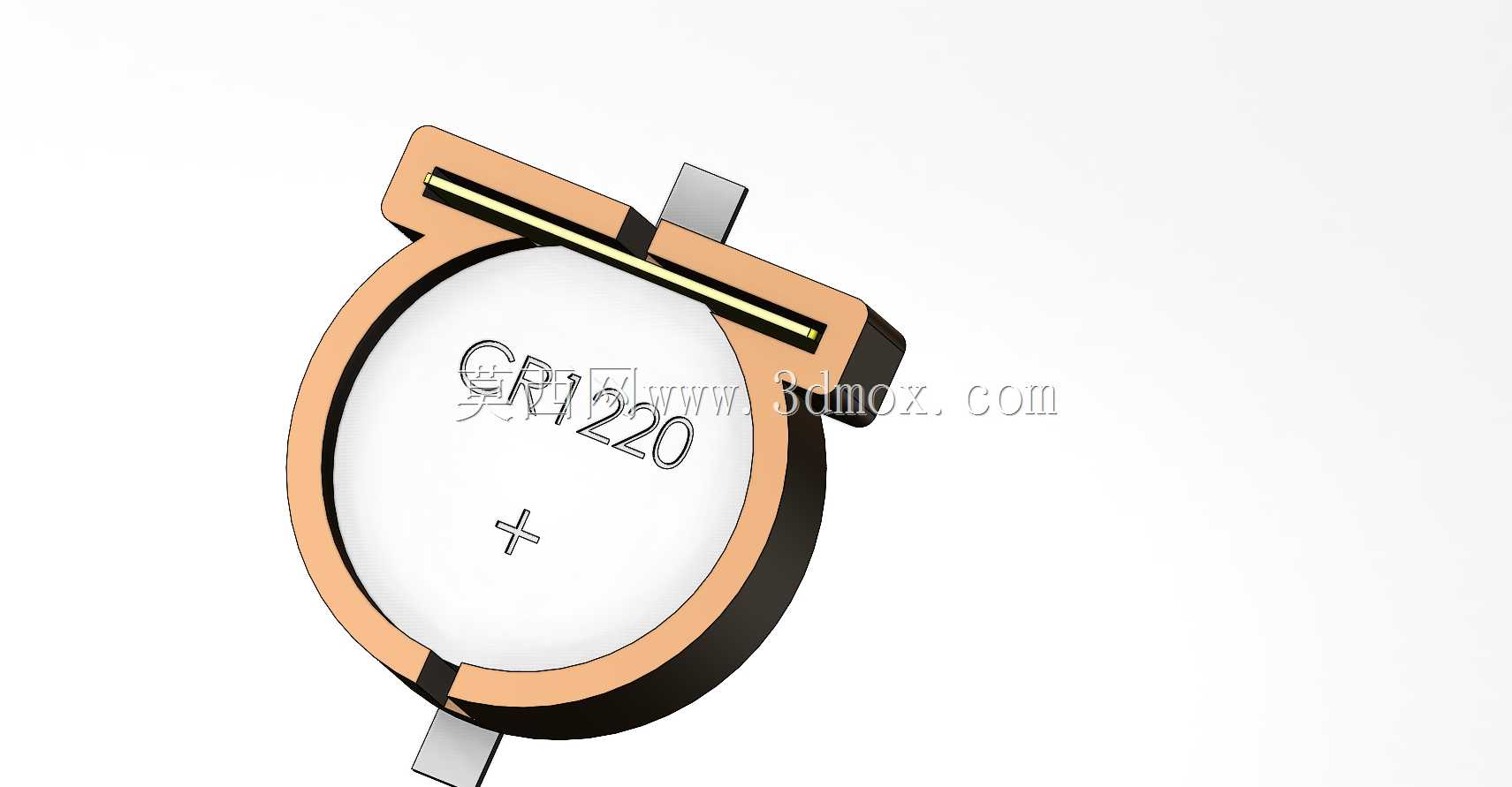

　　从结构功能来看，这款电池座的核心作用是为CR1220纽扣电池提供稳定的机械固定与可靠的电气连接，电池装入后正极接触片贴合电池正面的正极标识区域，负极弹片卡紧电池侧边的负极壳体，即使板卡遇到常规运输振动、设备运行中的小幅震动，也不会出现电池松脱、接触瞬断的问题。设计时特意将卡座的围边高度做了匹配计算，电池装入后顶面略低于卡座上沿，既不会因为围边过高增加整体贴片后的总高度，也不会因为围边过浅导致电池受侧向力时滑出。顶部预留的取放缺口是很实用的细节，后期需要更换电池时，不用借助尖锐工具硬撬，从缺口位置就能轻松把电池抠出来，避免硬撬时刮伤PCB表面的阻焊层、碰伤周边的贴片元件。

　　安装边界方面，这款电池座完全适配标准SMT贴装的工艺要求，焊盘尺寸按照常规表贴元件的焊盘规范设计，焊盘边缘预留了足够的阻焊隔离距离，不会和周边0603、0805封装的电阻电容出现焊盘连锡的问题。整体外形围绕CR1220电池的圆周轮廓做了半包式结构，相比全包式的电池座，半包结构在保证固定强度的前提下，减少了塑料本体的用料，也降低了整体结构的占用面积，对于板上空间紧张的蓝牙模块、RTC时钟模块、低功耗传感节点来说，能够有效节省PCB的布板面积。弹片的弹力参数也做了匹配设计，弹力过大会导致电池装入困难，甚至长期挤压电池壳体造成电解液渗漏的风险，弹力过小则会在振动场景下出现接触电阻变大、供电瞬断的问题，设计时经过多次装拆测试，弹片的接触压力保持在合理区间，既能够保证装拆时的顺畅度，也能在全工作温度范围内保持稳定的接触压力。

　　实际应用场景里，这类贴片电池座常用来给RTC实时时钟电路、掉电记忆存储电路提供备用电源，当主电源断开时，电池通过电池座的触点给相关电路供电，保证系统时间不丢失、存储的配置参数不复位。相比直接把电池焊接在PCB上的方案，这种可更换的卡座结构后期维护成本更低，电池电量耗尽后不需要拆焊，直接更换同型号电池即可。结构上的定位柱设计也很关键，贴装时定位柱可以先卡入PCB上对应的定位孔，在回流焊的高温过程中，塑料本体受热软化时不会因为焊锡的表面张力出现偏移，保证焊盘对齐精度，减少贴装后的虚焊、移位不良率。卡座的绝缘本体采用耐高温的工程塑料材质，能够承受回流焊过程中的峰值温度，不会出现高温变形、起泡的问题，金属接触片采用镀镍工艺，抗氧化能力强，长期使用也不会因为接触片氧化导致接触电阻升高，保证备用电源回路的供电稳定性。
