电动骑乘玩具动力轮转接适配结构

在儿童电动骑乘玩具的改装与维修场景中，原厂配套的塑料轮毂轮胎往往存在耐磨性差、抓地力不足、易老化开裂的问题，不少玩家会选择替换成工业级草皮轮胎来提升户外行驶的通过性与耐用性，但不同规格轮胎的轮毂安装位、与驱动变速箱输出轴的匹配度存在明显差异，直接安装会出现同轴度偏差、连接松动、行驶抖动甚至传动失效的问题，这款转接结构正是为解决这一实际工程痛点开发的。

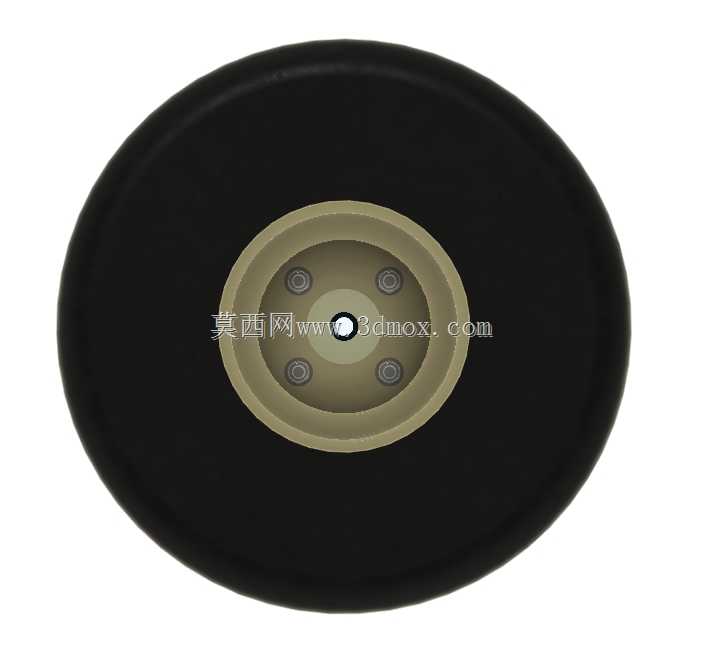

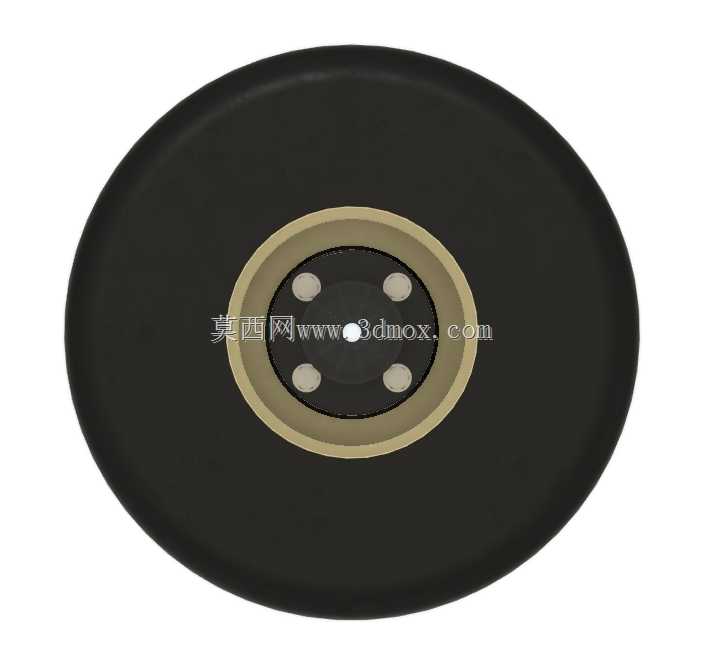

从实际适配场景来看，目前市面主流的改装草皮轮胎多为15"x6.00-6规格，这类轮胎原本多用于小型园林机械、手推作业设备的行走轮，轮毂的螺栓孔位分布、中心孔直径与儿童电动车原厂塑料轮毂的安装接口完全不匹配，转接件的核心作用就是在变速箱输出侧与改装轮胎轮毂之间建立可靠的连接过渡，既保证动力传递的扭矩承载能力，又能抵消不同部件之间的安装位公差。

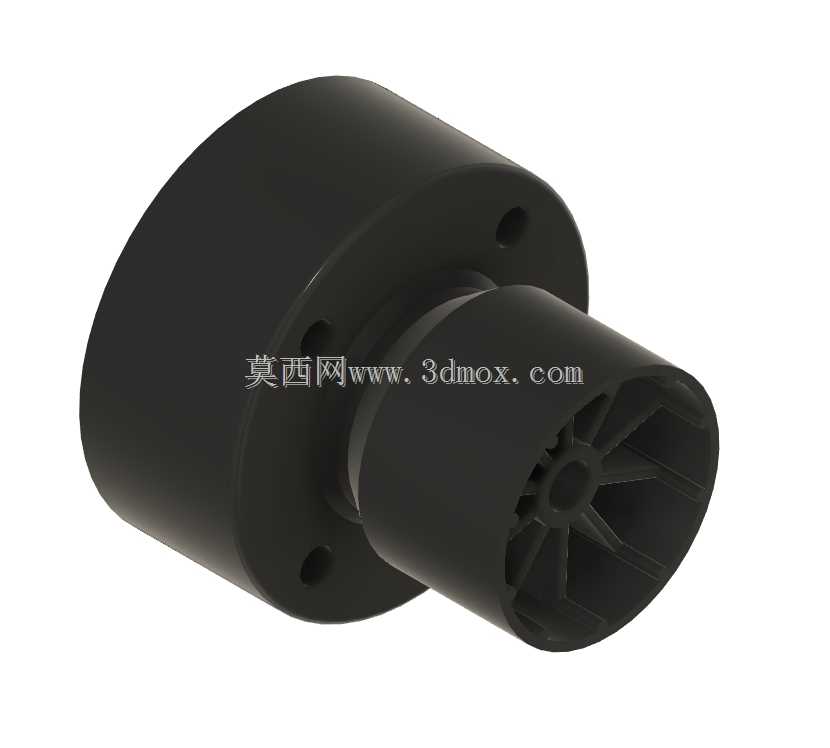

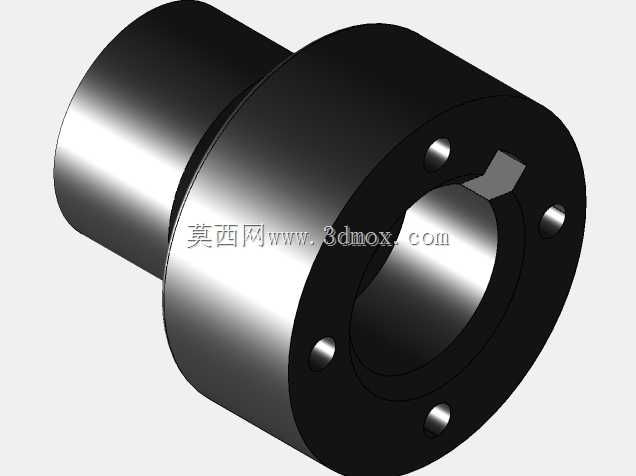

设计过程中首先要确认的是安装边界约束，儿童电动车的驱动变速箱输出轴端有固定的锁紧结构位，转接件朝向变速箱的一侧需要完全贴合输出轴的安装法兰，预留对应的螺栓穿装孔位，保证与原厂输出端的连接强度，避免动力传输过程中出现应力集中。朝向轮胎轮毂的一侧，则需要匹配15"x6.00-6草皮轮胎轮毂的安装孔距，经过多轮实装验证，配套的紧固件采用8x3/8"规格螺栓搭配3/8"锁紧螺母，单轮配置16组3/8"垫圈来分散连接面的压应力，避免长期颠簸行驶后紧固件松动，同时也能防止硬连接对轮毂安装面造成压损。

结构设计上充分考虑了3D打印加工的工艺特性，最初的打印方向是沿着转接件轴向垂直摆放，虽然打印效率更高，但层间结合力的方向与行驶过程中承受的扭矩剪切方向垂直，长期大负载行驶容易出现层间断裂的问题。后续调整了打印摆放方向，让层纹走向与扭矩受力方向形成一定夹角，大幅提升了打印件的抗剪切能力，实装测试中在草地、碎石路面连续行驶，转接件没有出现开裂、变形的问题。

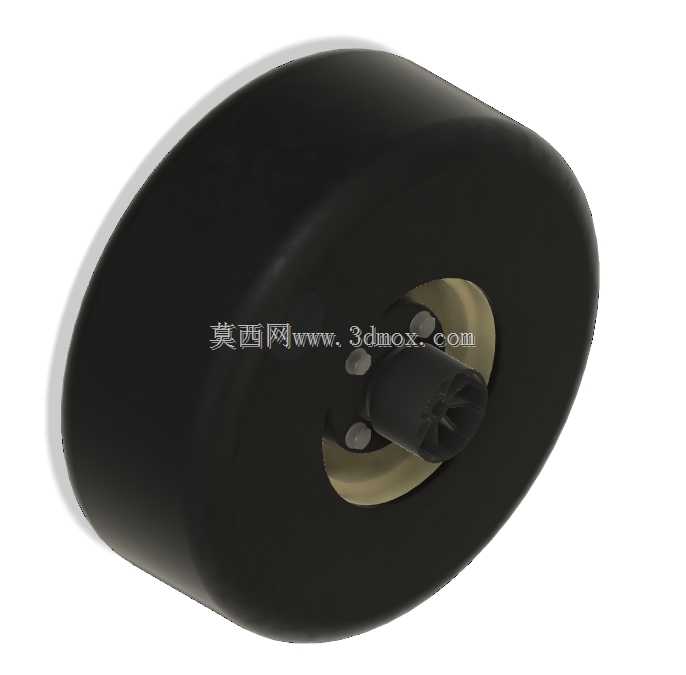

从功能特性来看，这款转接件不需要对原厂电动车的变速箱、车架结构做任何切割、打孔改装，属于无损安装的适配部件，只需要拆除原厂的塑料轮胎轮毂，将转接件固定在变速箱输出法兰上，再把改装草皮轮胎通过配套紧固件锁定在转接件上即可完成装配。更换轮胎后，整车的离地间隙有小幅提升，轮胎的橡胶材质更软、胎纹更深，在草地、泥地、轻微起伏的非铺装路面行驶时，抓地力相比原厂塑料轮胎有明显提升，不会出现原地打滑、轮胎卡滞的问题，同时橡胶轮胎的缓冲性能更好，能过滤掉路面的小幅颠簸，提升骑乘的舒适度。

在尺寸匹配上，转接件的轴向厚度经过严格控制，不会因为加装转接件导致轮距过度加宽，避免轮胎与车架侧围、挡泥结构发生运动干涉，同时转接件的中心孔与变速箱输出轴保持高精度同轴，安装后轮胎转动时的径向跳动量控制在合理范围内，不会出现行驶跑偏、轮胎偏磨的问题。连接面的设计上做了防滑纹理处理，增大转接件与变速箱法兰、与轮胎轮毂之间的静摩擦力，分担紧固件承受的剪切载荷，提升整体连接的可靠性。

实际装配过程中需要注意，紧固件要按照对角顺序逐步锁紧，避免单侧受力过大导致转接件安装偏斜，锁紧螺母要采用带尼龙防松圈的款式，配合平垫圈分散压力，不需要额外添加螺纹胶就能满足长期使用的防松需求。针对不同批次轮胎轮毂的孔位公差，转接件的安装孔做了微小的余量设计，允许小范围的孔位偏差调整，降低安装对位的难度。

这类转接结构的开发思路，本质上是针对民用消费类产品改装场景的非标适配需求，不需要复杂的加工工艺，通过3D打印就能快速制作迭代，相比机加工金属件成本更低、修改迭代速度更快，完全能满足儿童电动玩具这类低负载、低速行驶场景的使用强度要求，也为同类非标行走轮适配改装提供了可参考的结构设计逻辑。
