放大器用挡泥板安装底盘结构

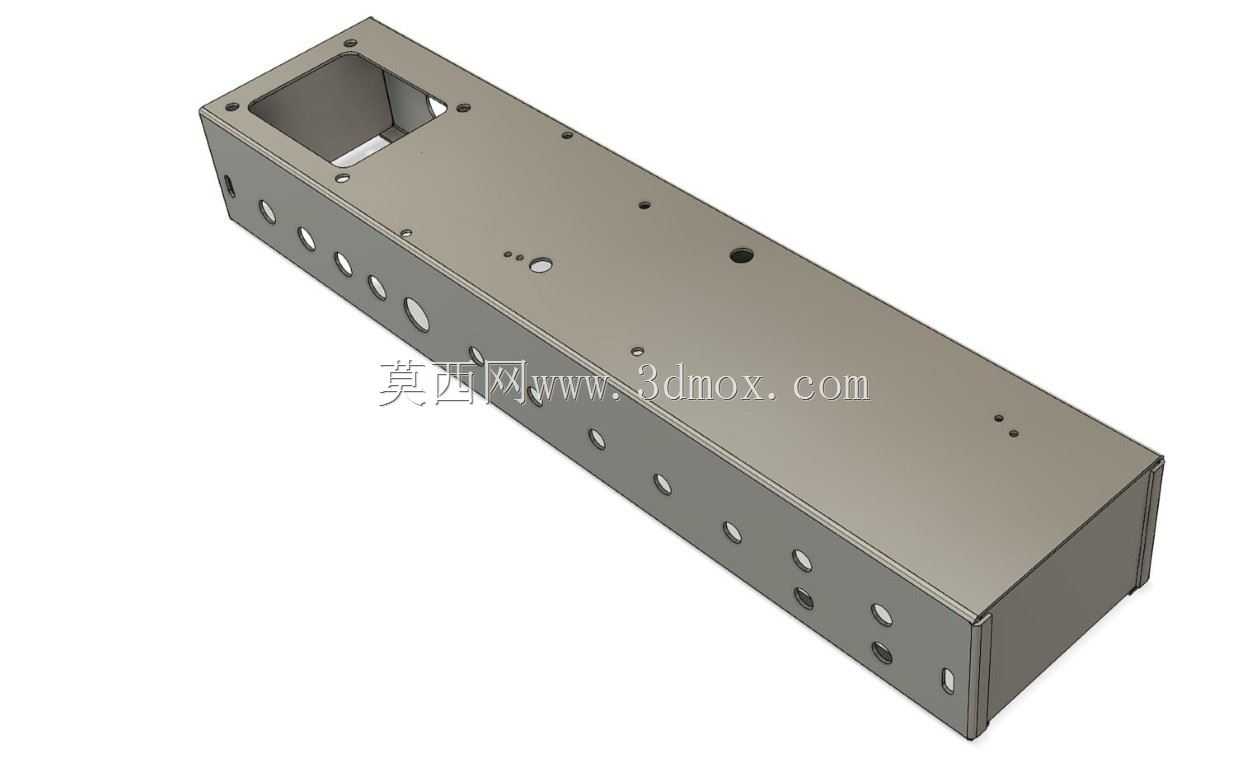

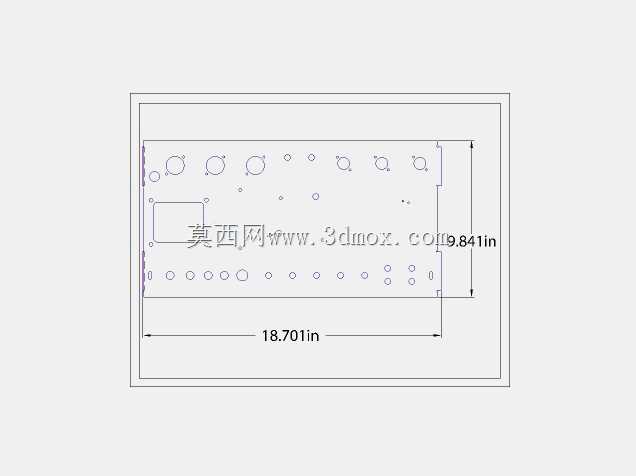

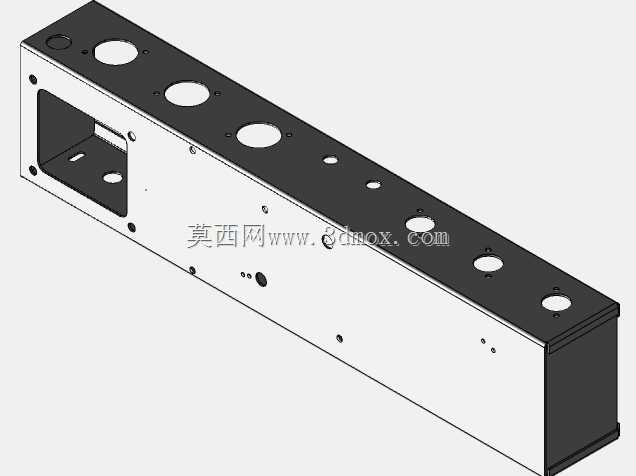

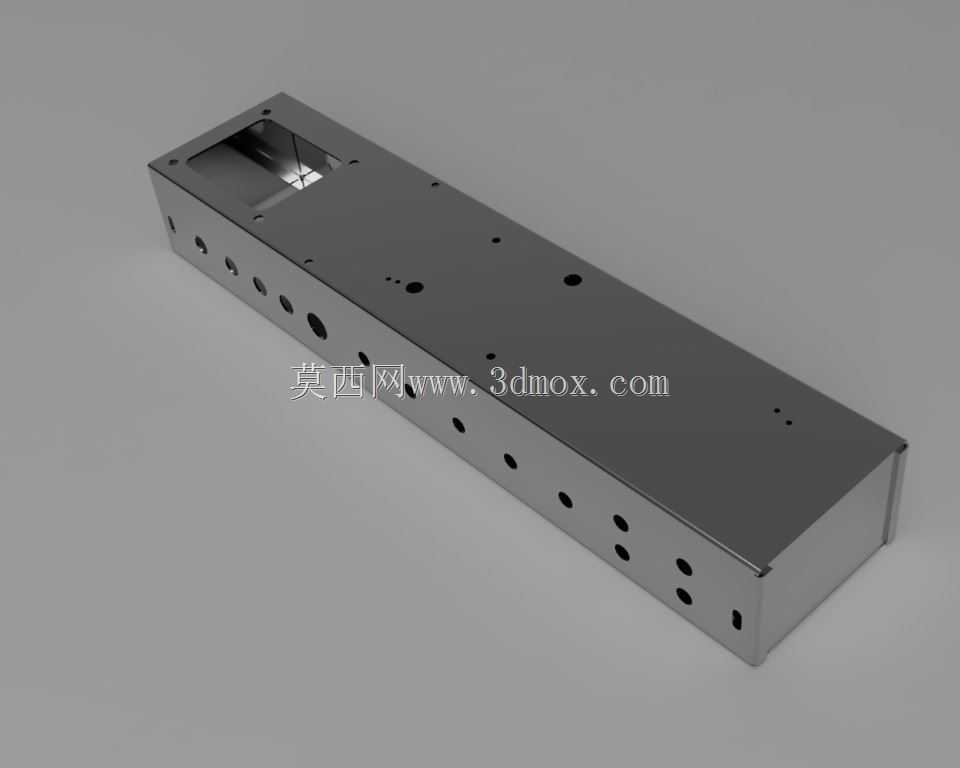

在射频放大设备、户外信号处理单元的户外部署场景中，这类金属底盘是承载核心电路模块、同时兼顾侧方挡泥防护的关键结构件，常应用在基站旁置放大单元、车载信号增强设备的下部安装位置，既要承担内部电路板、接线端子的固定承载功能，也要在设备贴近地面或安装在移动载体上时，阻挡行进过程中溅起的泥水、扬尘进入设备内部，避免电路触点污损、绝缘性能下降的问题。从结构设计逻辑来看，整个构件采用钣金折弯一体成型的工艺思路，主体为长条形盒体结构，底部为整面平整的安装基准面，侧围通过折弯形成封闭的腔体侧壁，相比拼接焊接的结构，一体折弯的接缝更少，防水防尘的密封处理难度更低，同时整体结构刚度更好，在车载振动、户外风载的工况下不容易出现形变松脱。侧壁上分布的多组不同孔径的通孔，并非随意排布：大尺寸的圆孔是散热风道的进出风通道，对应内部功率放大模块的散热鳍片位置，保证设备满负载运行时的热量能顺利排出；中等尺寸的圆孔是线缆穿接孔，用于电源输入、信号输出的线缆过线，后续装配时会在孔位加装橡胶护圈，避免线缆绝缘层被钣金锐边割破；小尺寸的密集孔位是电路板安装的螺丝过孔，对应内部PCB板的安装柱位置，其中0.5英寸规格的8-32螺柱采用焊接方式固定在底盘内表面，不需要在底盘外部打孔，保证了底盘外底面的平整性，安装时能和安装支架完全贴合，不会出现局部悬空导致的应力集中。设计过程中，端面的尺寸参数结合实际测绘的同类型设备安装边界做了适配，因为不同批次的放大单元端面板尺寸存在小幅公差，所以端面的配合尺寸留了合理的安装间隙，避免装配时出现干涉问题，同时端面预留的折边可以和端面板通过螺丝锁紧，形成完整的封闭腔体。附带的平板金属零件DXF展开图，是该底盘的钣金下料依据，展开图上已经标注了所有折弯线、孔位的相对位置，下料后只需要按照折弯线完成折弯、焊接螺柱、表面处理工序就能得到成品，不需要二次划线打孔，能大幅缩短加工周期。从安装边界来看，整个底盘的长度方向尺寸适配标准放大器的安装机架宽度，宽度方向的尺寸不超出设备主体的外轮廓，不会额外占用安装空间，底部的平整面可以直接固定在标准L型安装支架上，也可以通过抱箍固定在杆架上，适配多种户外安装场景。实际使用中，这类底盘的表面会做喷塑处理，提升耐锈蚀能力，在雨天、扬尘环境下长期使用也不会出现锈穿的问题，侧壁的挡泥结构延伸出设备主体下沿15mm左右，刚好能挡住车轮溅起的泥水轨迹，不会让泥水甩到设备下部的接线端子位置，减少接线部位的腐蚀风险。结构设计时特意在腔体内部预留了接地螺柱的安装位置，底盘本身作为金属导体可以直接作为设备的接地端，不需要额外设置接地铜排，既简化了内部接线结构，也能提升设备的电磁屏蔽性能，减少外界信号对放大电路的干扰，同时避免设备自身的信号向外泄露影响周边设备。
