多构型基础几何体装配定位基准板

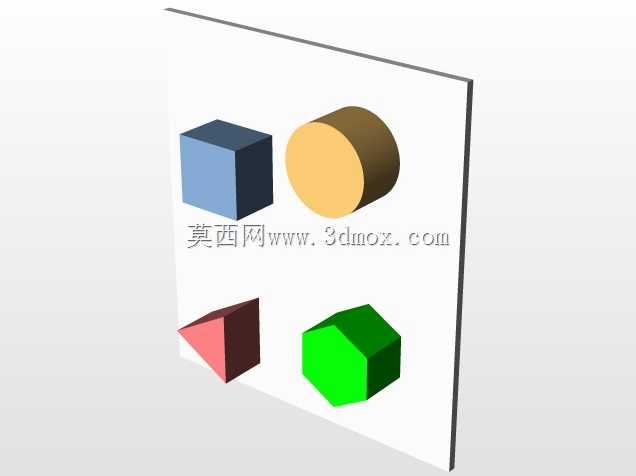

　　日常做装配验证、构型演示的过程中，这类带多构型配置的基准板是使用频率极高的基础构件，很多教学演示、结构快速验证场景都会用到这类载体。从实际使用场景来看，它既可以作为机械基础教学的演示载体，帮助初学者理解不同截面构型零件的装配定位逻辑，也能作为小型文创摆件、桌面玩具的承载基板，甚至在小型塑料产品的原型验证阶段，作为临时装配基准来核对不同零件的配合间隙。设计这类基准板的时候，核心思路是优先保证平面度公差，整个板面的平面度控制在合理区间内，避免放置不同构型零件时出现倾斜、定位偏移的问题，板体边缘做了微小的倒角处理，既避免搬运、使用过程中锐边划手，也不会因为倒角过大占用板面的有效放置区域。板面上预留的四个不同构型的定位区域，分别对应三棱柱、

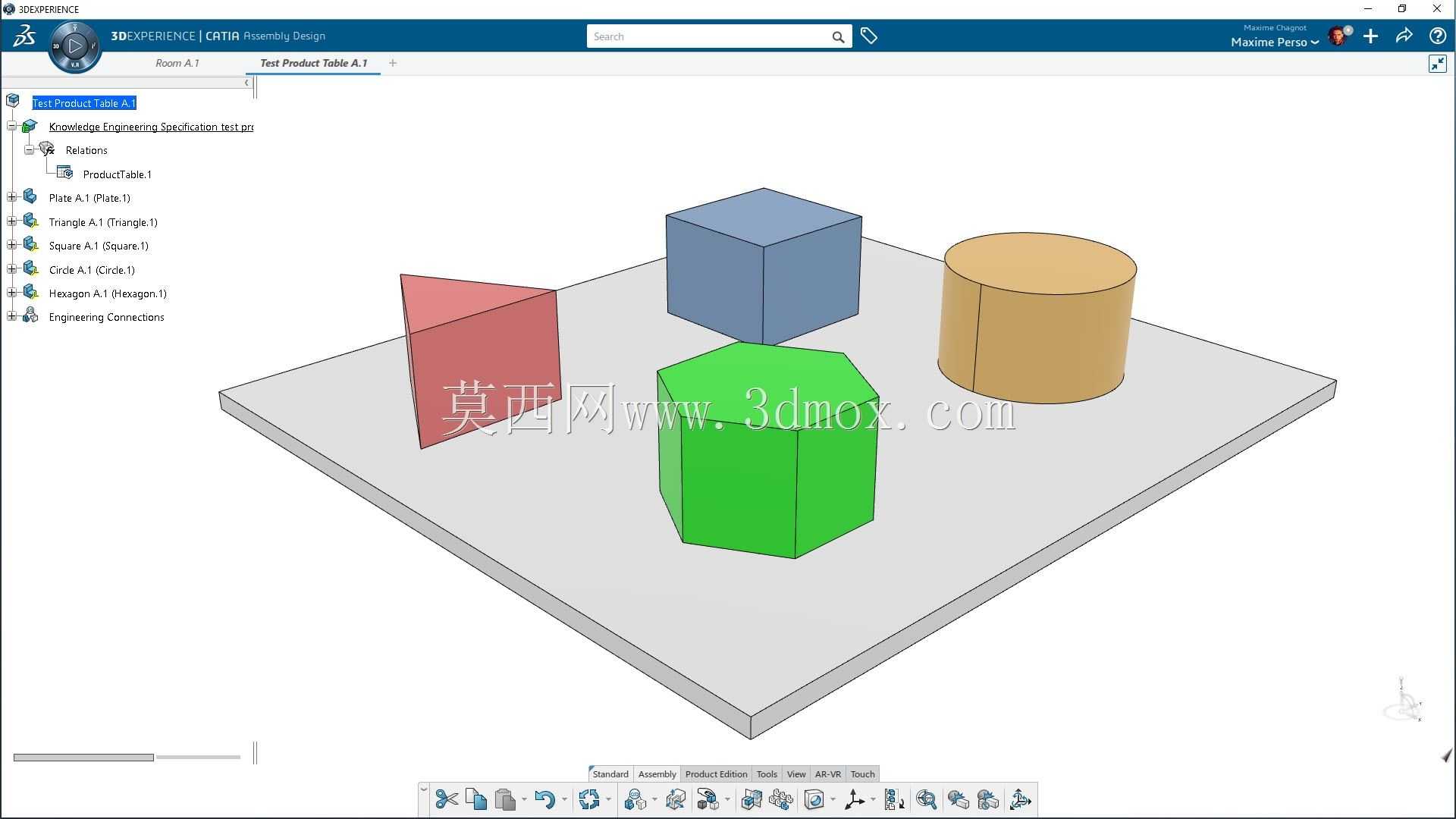

　　正方体、六棱柱、圆柱体这四类最基础的几何实体，每个定位区域的边界都做了浅沉台设计，沉台深度控制在0.2毫米，既可以让放置的基础几何体不会轻易滑动，又不会因为沉台过深导致零件取放不便。从安装边界来看，板体整体采用方形轮廓，四个角没有设置突出的安装耳，既可以直接平放在工作台、桌面等平面上使用，也可以根据实际使用需求在板体背面加装磁吸片、防滑胶垫，适配金属工作台、光滑桌面等不同的放置场景，不需要额外做打孔、攻丝等二次加工。在装配配置的设计上，通过产品表工具对不同的使用场景做了配置区分，当用于教学演示场景时，可以配置显示所有的定位参考线、几何体的形位公差标注，方便讲解基础几何特征的装配关系；当用于桌面摆件、玩具原型场景时，

　　可以配置隐藏所有参考元素，只保留板体和四个基础几何体的实体外观，保证整体视觉的整洁度。板体的厚度经过反复验证，既不会因为过薄导致拿取时出现形变，影响平面度精度，也不会因为过厚导致整体重量过大，不方便搬运和挪动。四个基础几何体和板体的配合采用间隙配合，单边间隙控制在0.1毫米，既可以轻松取放更换不同颜色、不同材质的同构型零件，也不会因为间隙过大导致零件放置后出现晃动感。这类基准板在实际使用中不需要复杂的维护，板面如果出现污渍可以直接用常规清洁剂擦拭，不会因为常规的接触、擦拭导致表面精度受损，适合长期反复在不同的验证、演示场景中使用。很多结构工程师在做快速方案演示的时候，都会用这类基础装配板来搭建简易的原理模型，不需要从零开始绘制基础几何特征，直接调用配置好的组件就能快速拼出需要的演示结构，大幅提升方案沟通的效率。
