Jensen12W超低音带通音箱箱体结构设计

该带通式音箱箱体主要面向家庭影音、小型桌面HiFi系统的超低音重放场景，核心作用是为Jensen12W低音单元提供匹配的声学谐振腔体，弥补小口径单元在低频段的声压短板，同时通过箱体结构约束单元的非线性振动，降低低频失真。从实际使用场景来看，这类箱体既可以搭配桌面立体声系统搭建近场听音环境，也可作为小型家庭影院的独立超低音声道使用，安装时仅需预留对应单元开孔的安装位，配合接线端子即可完成单元装配，不需要额外的复杂声学调试结构。

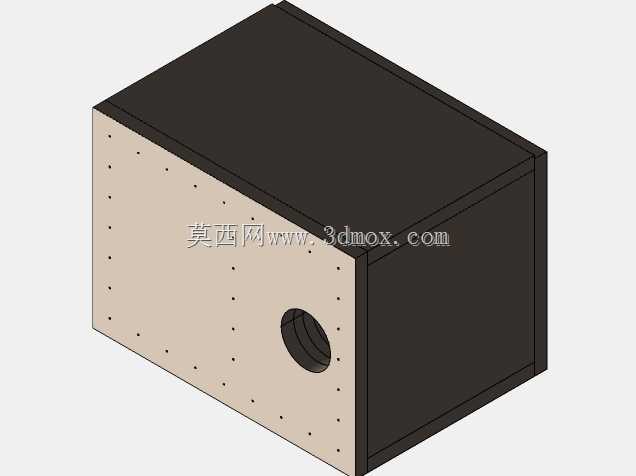

设计过程中优先考虑了板材加工的落地性，没有采用手册推荐的0.75英寸板材，而是选用1英寸厚度的胶合板材，实际成型后各方向外部尺寸比手册参考值增加0.25英寸，额外的板材厚度可以有效提升箱体刚性，减少大音量下的板材谐振音染，避免腔体振动抵消低频声能。箱体采用六面拼接的方正结构，所有拼接位置采用实心橡木胶块做内部补强，配合胶水、螺钉、铆钉做多点位紧固，拼接缝隙做密封处理，保证腔体的气密性，避免漏气导致低频下潜深度不足、声压衰减的问题。

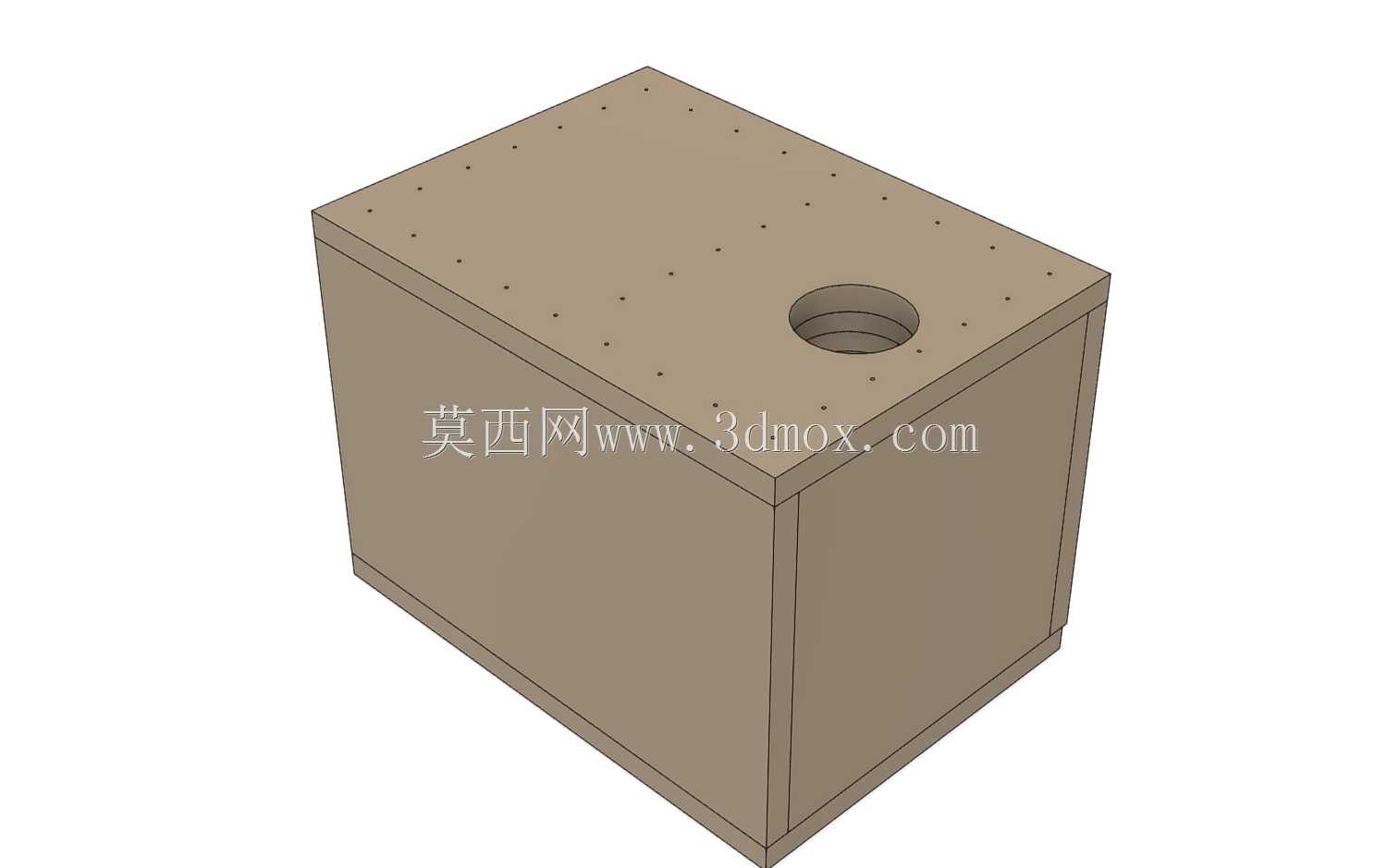

箱体顶部预留的圆形开孔为单元安装位，开孔边缘做了适配不锈钢装饰圈的安装台阶，后期可覆盖黑色阻尼材料做外观修饰，同时减少开孔边缘的声波衍射。带通腔体的内部容积经过匹配调整，适配100瓦RMS及以下功率的驱动工况，避免小功率驱动下单元出现冲程超限的故障。从安装边界来看，方正的外形可以直接放置在地面、桌面或者设备柜内部，不需要额外的安装支架，外部没有突出的结构件，摆放时不会和周边家具产生干涉，所有连接紧固件均隐藏在板材拼接位置，外观简洁规整。

实际测试中，该结构的低频表现优于同价位的成品家庭影院低音炮箱体，板材的刚性设计有效抑制了大动态下的箱振，带通结构的滤波特性可以自然过滤单元的中高频段泄露，不需要额外加装低通滤波电路就能获得纯净的超低音输出。设计时也考虑了手工DIY的加工可行性，所有板材裁切均为直边，没有复杂的曲面加工需求，普通的木工裁切设备就能完成所有零件的加工，不需要特殊的定制模具，适合个人爱好者自行加工制作。
