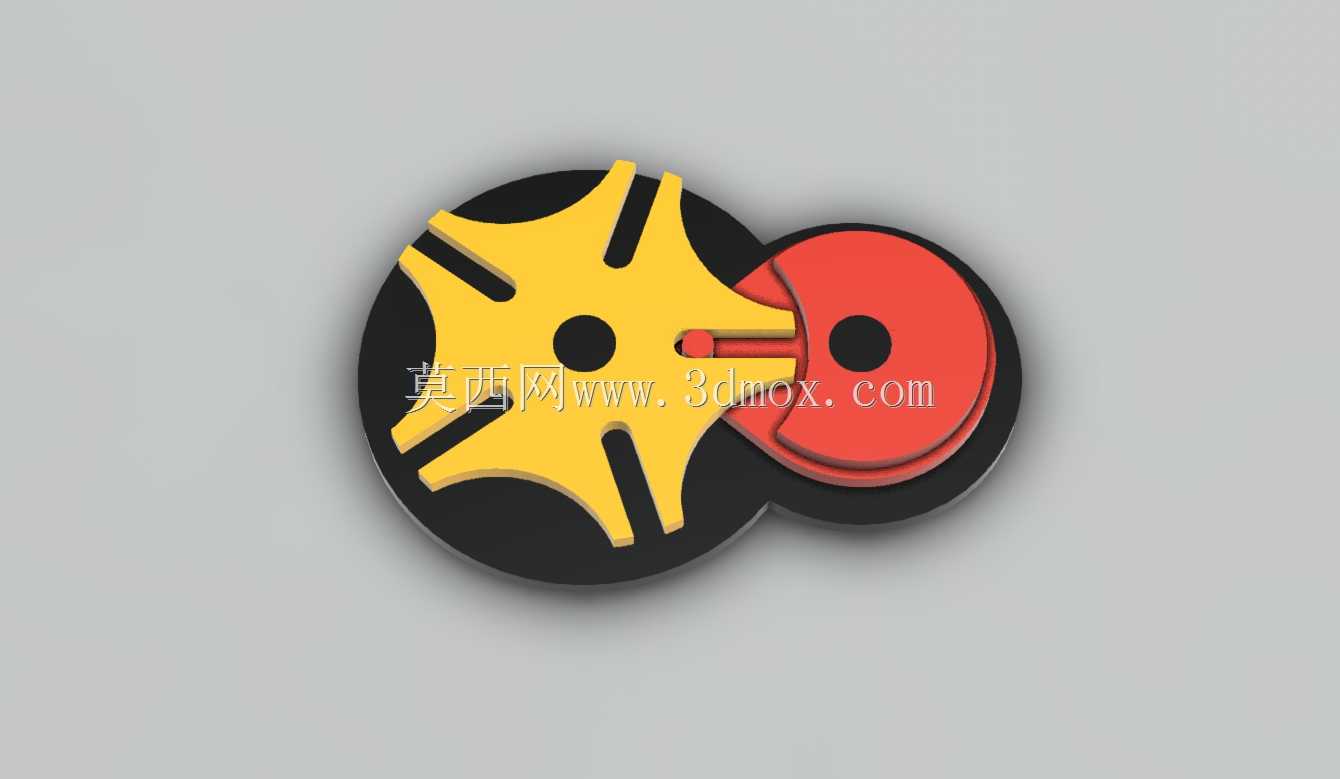

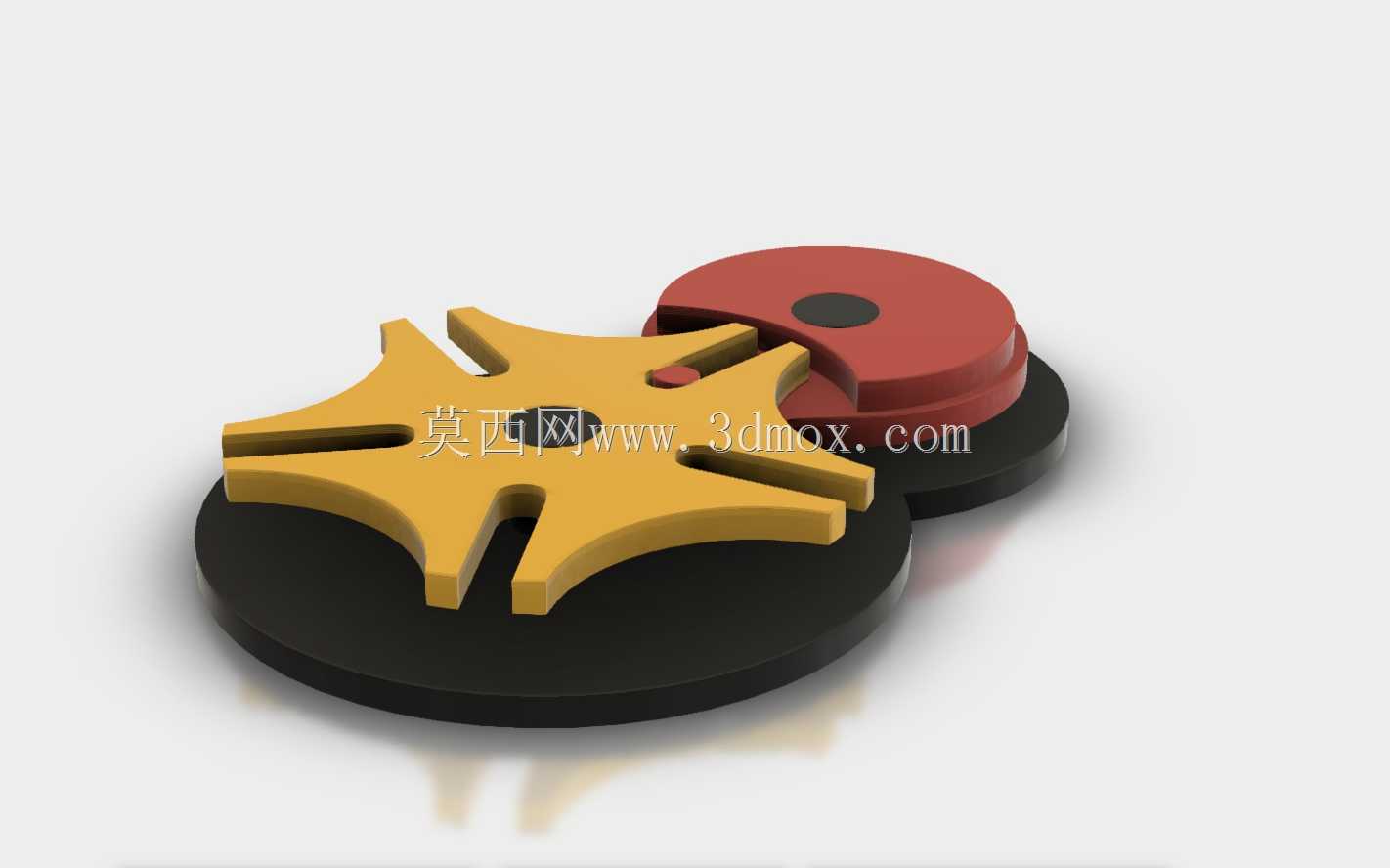

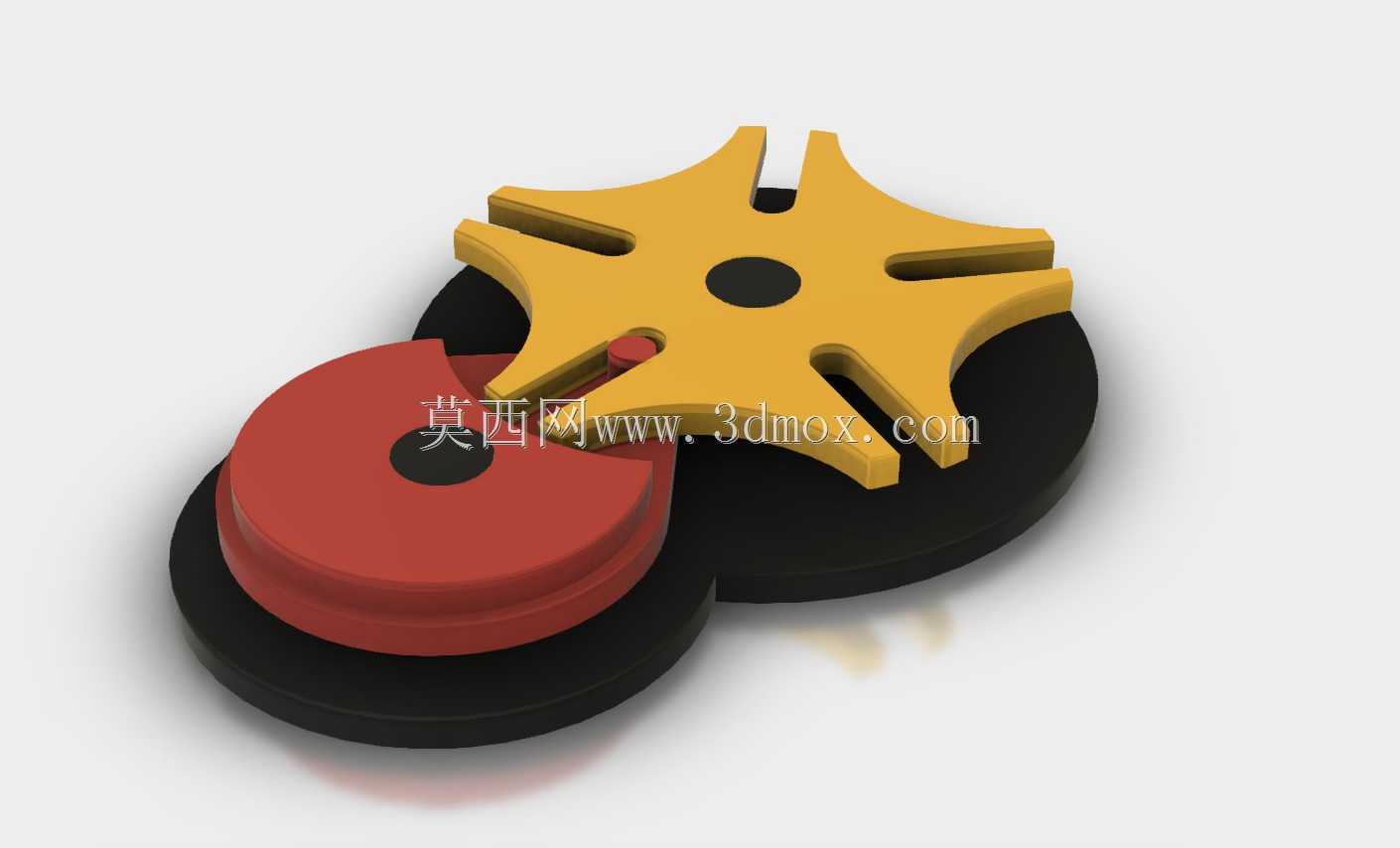

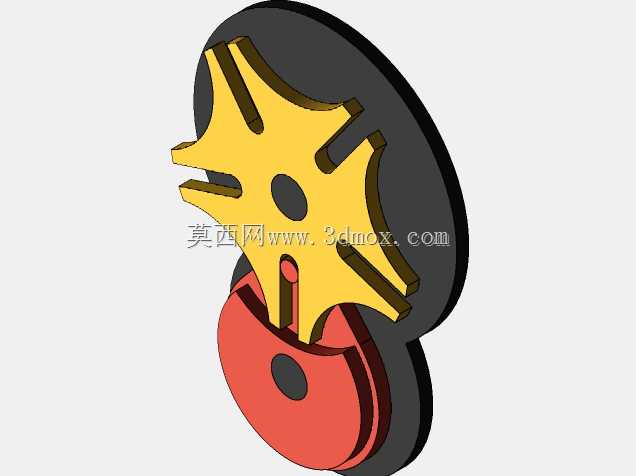

外啮合槽轮间歇传动机构结构展示

这套外啮合槽轮间歇传动结构，是自动化产线分度工位、多工位回转工作台、胶片放映机输片机构、轻工包装机械转位单元里极为常见的间歇运动执行构件，核心作用是把驱动侧的连续匀速旋转输入，转化为从动侧的周期性步进转动，每次转位完成后自带锁止定位功能，不需要额外加装定位销或者制动组件就能保持工位静止状态，能大幅简化间歇转位设备的整体传动链设计。从实际工程应用的场景来看，这类槽轮结构大多用在中低速、轻载的间歇转位场合，比如小型自动化装配线的多工位转盘，每次槽轮转位对应一个装配工序，锁止阶段刚好完成零件压装、检测、上料等工序动作，相比凸轮分度器成本更低，结构更简单，维护难度也更小，适合节拍固定、转位角度固定的通用自动化场景。设计这套结构的时候，首先要根据需要的分度数确定槽轮的径向槽数量，常见的有4槽、6槽、8槽结构，对应每次转位90度、60度、45度的步进角度，驱动轮上的圆柱销数量要和槽数匹配，避免出现运动干涉或者锁止失效的问题；驱动轮上的锁止弧是整个结构的关键设计点，锁止弧的半径要和槽轮的凹弧半径完全匹配，间隙控制在0.02-0.05mm之间，间隙过大会导致锁止阶段从动轮出现窜动，影响工位定位精度，间隙过小则会在转位切换阶段出现卡滞，加剧构件磨损。从安装边界来看，这套结构的驱动轮和槽轮中心距是核心安装尺寸，所有构件的外形轮廓都不会超出两轮中心连线为基准的矩形安装范围，驱动轮的输入轴和槽轮的输出轴保持平行，轴端预留标准键槽用于和外部动力、负载连接，安装时需要保证两轮的端面共面，圆柱销进入径向槽的时候要保证销的轴线和槽轮端面垂直，避免出现偏载导致槽壁磨损过快。实际使用中，这类槽轮机构的转位过程存在柔性冲击，不适合高速重载的传动场景，设计时通常会在槽轮的槽口位置做小倒角处理，降低圆柱销入槽时的碰撞冲击，同时配合脂润滑降低接触面的磨损，延长构件的使用寿命。整个结构没有复杂的异形曲面，所有零件都是回转体和简单板类构件，加工难度低，普通铣削、车削工艺就能完成加工，装配时只需要调整好两轮的中心距，就能保证运动顺畅，是间歇传动方案里性价比极高的一种结构形式，很多入门级自动化设备的转位单元都会优先选用这类成熟结构，不需要做复杂的动力学仿真就能保证运行稳定。
