曲柄滑块式车轮连杆传动机构

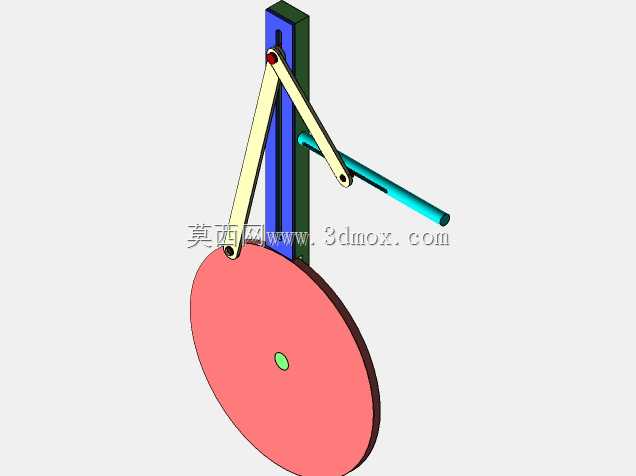

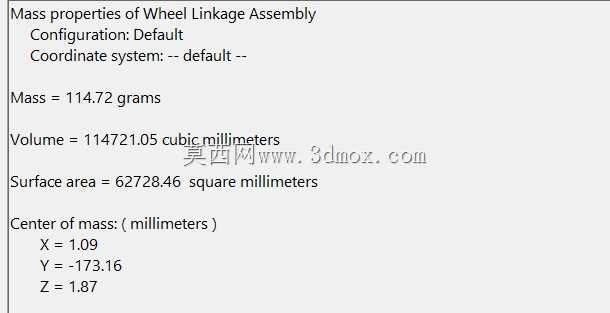

这套连杆传动结构常见于小型代步车辆、教学演示台架以及非标自动化输送设备的行走单元中，核心作用是将回转动力转化为车轮的往复摆动或连续转动，也可反向将车轮的位移输入转化为摇杆端的可控摆动，适配需要精准传动比、低传动间隙的行走场景。从结构组成来看，整套机构包含立式导向支撑座、两组长度不等的传动连杆、偏心铰接的轮盘以及横向滑动导杆，所有铰接位置均采用销轴配合，预留了标准轴承的安装位，实际加工时可根据负载等级选配滑动铜套或深沟球轴承，降低铰接处的磨损量，延长机构连续运行寿命。设计过程中优先校核了连杆的运动死点位置，通过调整偏心轮的铰接点偏心距、长短连杆的长度比例，避免机构运行到极限位置时出现卡滞，同时控制横向导杆的滑动行程在导向座的有效支撑范围内，防止导杆伸出过长出现挠度变形影响传动精度。安装边界方面，立式支撑座的底部预留了四个均布的安装孔，可直接通过螺栓固定在设备的安装基板上，轮盘中心的安装轴孔与车轮轮毂的配合公差选用H7/g6间隙配合，既保证装配便利性，也能控制径向跳动量在允许范围内；横向导杆的外端可连接驱动输入件或负载输出端，导向座内孔与导杆的配合面预留了润滑脂槽，定期加注润滑脂即可降低滑动摩擦阻力。实际应用中，这套机构可根据需求调整轮盘直径、连杆长度来改变传动比与输出行程，不需要额外增加减速结构即可实现小扭矩输入下的大行程摆动输出，相比齿轮传动结构，连杆传动的抗冲击能力更强，在有瞬时负载冲击的行走场景中不容易出现断齿失效问题，同时整体结构零件数量少，加工工艺性好，大部分零件可采用普通型材经铣削、钻孔工序完成加工，不需要复杂的专用工装，适合小批量定制设备的配套使用。
