同步带轮式传动滑轮三维结构设计

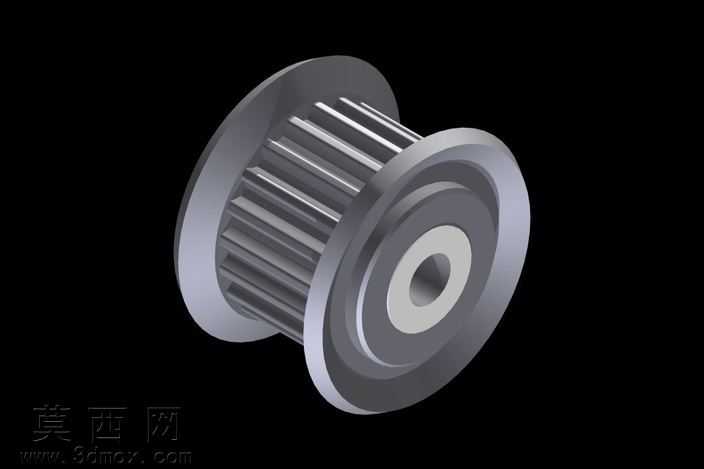

本作品为传动用同步带轮式滑轮的三维建模成果，建模过程中严格遵循机械传动零件的设计规范，先通过草图绘制完成带轮的齿形轮廓、轮毂内孔、两侧挡边的截面轮廓，采用旋转凸台命令生成带轮的基体结构，再通过阵列命令完成周向均匀分布的梯形齿槽切削，精准还原同步带轮的啮合齿形结构，保证齿距、齿高、齿形角的参数符合通用传动带轮的设计标准。建模过程中对两侧挡边做了圆角过渡处理，避免尖锐棱角带来的装配划伤风险，中心安装孔做了同轴度约束，保证带轮安装后的回转精度。材质渲染阶段，主体采用哑光金属钢材质，还原工业传动零件的金属质感，对齿面、挡边外圆面做了细微的粗糙度区分，模拟实际机加工后的表面纹理差异，中心孔内壁做了高亮金属处理，体现精加工后的表面状态，整体渲染采用黑底高对比度打光，清晰展现带轮的齿形结构、轮毂层级、挡边轮廓的细节特征。结构设计上，该滑轮采用双侧挡边结构，可有效防止传动带在运转过程中发生滑脱，周向均匀分布的梯形齿可与同步带实现精准啮合，相比普通平带滑轮具备无滑差、传动比精准的优势，中心通孔设计适配标准轴径安装，轮毂部分做了加厚处理，提升带轮的整体结构强度，可承受中等载荷下的长期回转传动需求。设计思路围绕通用机械传动场景的使用需求展开，兼顾零件的加工工艺性与装配实用性，所有结构特征均符合常规机加工的工艺要求，无倒扣、薄壁等不合理结构，可直接用于后续的工程图生成、数控加工编程或者虚拟装配仿真场景，能够为传动机构的设计提供精准的三维模型参考，适配各类需要同步传动的机械设备装配需求。
