童车脚踏固定安装支架结构设计

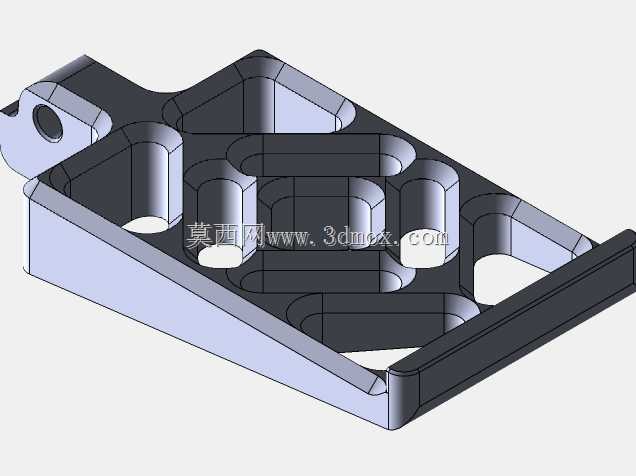

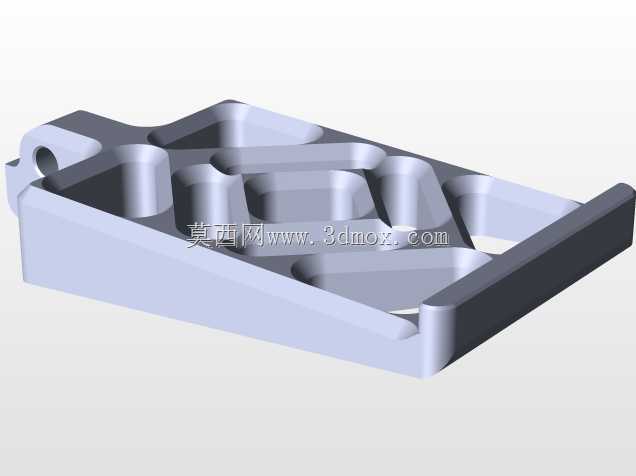

这款脚踏固定支架主要应用于小型两轮代步车、儿童摩托类骑行载具的脚踏部位，承担脚踏载荷传递、驾乘人员脚部支撑的核心作用，是骑行类载具驾乘系统中直接与使用者接触的受力结构件。从结构设计逻辑来看，整体采用一体化铣削成型的构型思路，主体为带斜向加强过渡的平板基座，基座上开设多组规则排布的减重空腔，这类空腔并非简单的材料挖除，而是沿着零件受力的主应力轨迹进行布局，在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，尽可能削减非受力区域的材料余量，既降低零件整体自重，也减少加工过程中的材料去除量，适配小批量定制加工的成本控制需求。零件左侧设置带通孔的铰接凸台，该凸台为支架与车架主体的连接点位，通孔内径与标准销轴尺寸匹配，安装时可直接穿入销轴完成铰接固定，凸台与主体平板之间做了大圆角过渡，避免应力集中导致的交变载荷下断裂问题。基座底部的安装平面设置有多个定位沉孔，可配合螺栓完成脚踏防滑垫、附属装饰件的固定，沉孔深度经过精确计算，螺栓锁紧后端面不会突出安装平面，避免硌伤驾乘人员脚部或勾扯衣物。从安装边界来看，零件整体轮廓适配小型童车的车架安装空间，斜向加强筋从铰接凸台位置延伸至基座远端，在踩踏受力时可将载荷均匀分散到整个基座平面，不会出现局部应力过大导致的形变。零件的所有外露棱边均做了倒角处理，既消除加工后的锐边安全隐患，也提升零件整体的外观质感。在实际使用场景中，这类支架需要承受驾乘人员站立、踩踏时的动态载荷，尤其是在车辆起步、制动的瞬间，会承受较大的纵向冲击力，因此结构设计时在铰接部位额外增加了局部壁厚，保证连接强度的冗余量，同时减重空腔的侧壁也做了等壁厚设计，避免加工过程中出现震刀导致的尺寸偏差，也让零件在受力时的形变更加均匀，不会出现局部应力突变。不同于量产冲压成型的脚踏支架，这款定制化设计的支架可根据不同车型的车架安装点位调整孔位位置与整体尺寸，适配个性化改装、定制车型的装配需求，不需要额外开发冲压模具，小批量生产时通过数控铣削即可完成加工，加工周期短，尺寸精度更容易控制。
