赛车侧置碳纤维左吊舱结构设计

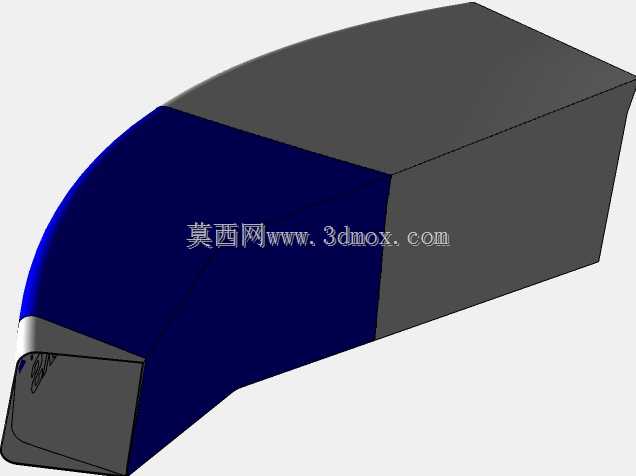

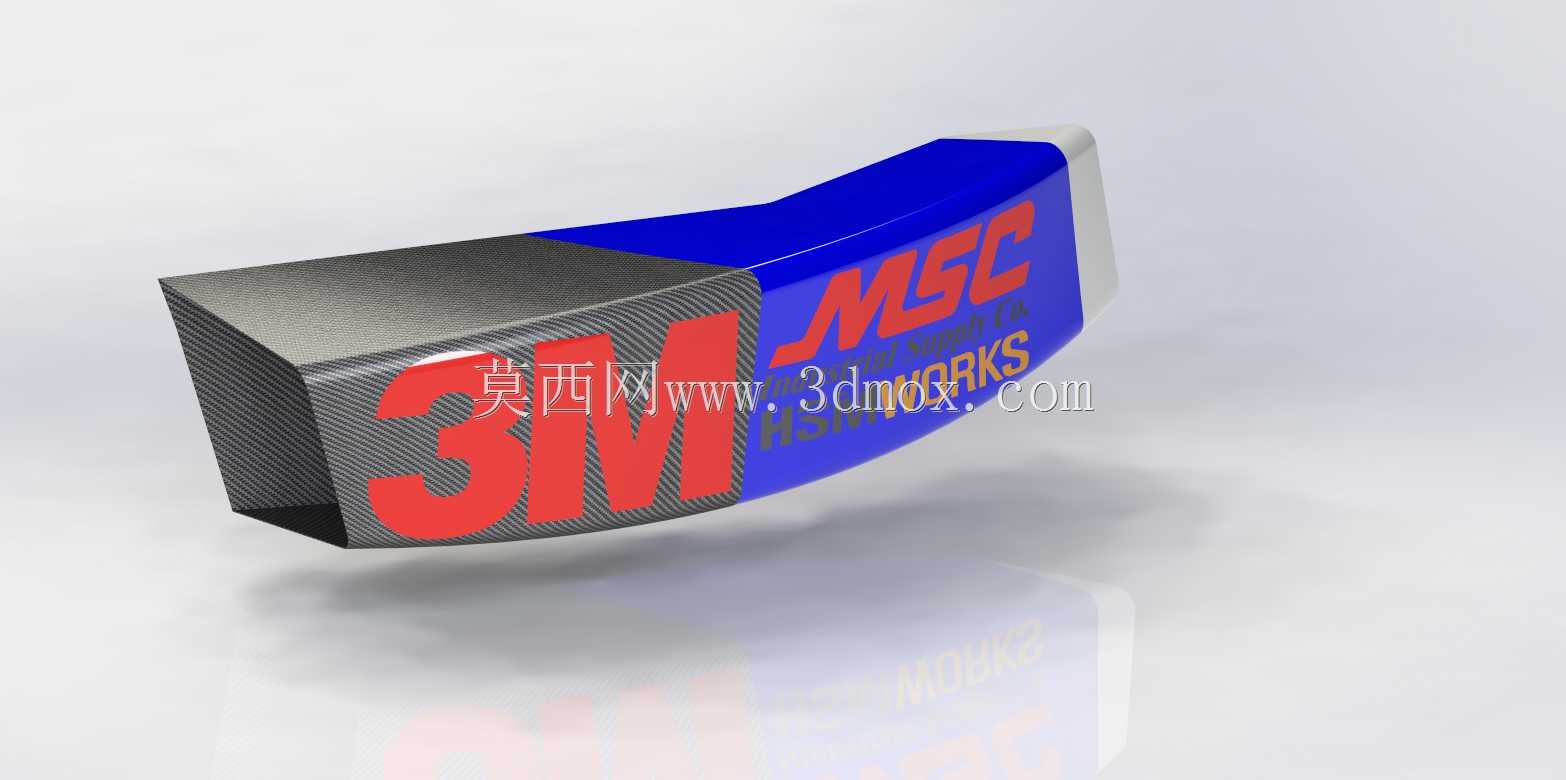

这款侧置吊舱主要应用于方程式赛车、小型竞速改装车的车身侧部挂载场景，可用来容纳车载数据采集模块、应急小型气瓶或是赛事规则要求的附属安全组件，安装位置处于驾驶舱侧方外侧、前轮后方的气流过渡区域，不会干扰前轮转向行程，也不会与侧箱散热气流路径产生干涉。从结构设计逻辑来看，吊舱采用楔型流线截面，顺着车身侧面气流走向做了切角收窄处理，前端厚度较薄，能破开侧方乱流，后端顺着车身腰线平滑过渡，尽可能降低高速行驶时的风阻系数，同时避免在轮胎后方形成紊流拖拽。主体材质选用2x2斜纹碳纤维铺层制作的话，整体刚性可以满足赛道高频振动下的结构强度要求，不会出现高速下的壳体共振问题，若选用0.060英寸厚度的Kydex板材热压成型，则能兼顾抗冲击韧性与加工便捷性，适合小批量试制或者俱乐部级赛事的快速改装替换。吊舱的安装边界做了内收式折边，折边处预留了隐藏式安装孔位，安装时可以通过碳纤维支架直接固定在车架侧部的预埋安装点上，外表面不会露出凸起的紧固件，既保证了外观完整性，也能减少紧固件带来的额外风阻。壳体内部做了等距的加强筋凸起，不需要额外增加内衬支撑就能保证壳体的抗形变能力，内部空腔做了圆角过渡处理，方便铺设缓冲泡棉来固定内置的组件，避免车辆在过弯、急加减速时内部组件出现窜动磕碰。吊舱的外表面预留了标识粘贴的平整区域，不会因为曲面弧度过大导致标识起翘脱落，边缘处做了R3的圆角处理，既避免尖锐边缘在赛事维修时划伤操作人员，也能减少气流在边缘处的分离效应。在实际装车验证中，这款吊舱的突出宽度控制在车身最大宽度范围内，不会超出赛事规则对车身外廓的尺寸限制，底部距离地面的高度也满足常规赛道路肩通过性要求，不会在压过路肩时出现剐蹭损坏的情况。两种可选材质的方案分别对应不同的赛事级别需求，碳纤维版本更适合高阶竞速场景，能最大化实现轻量化目标，Kydex版本成本更低，修复难度小，适合日常训练或者入门级赛事使用，两种材质的安装孔位完全一致，可以实现直接互换，不需要调整车架上的安装支架位置。
