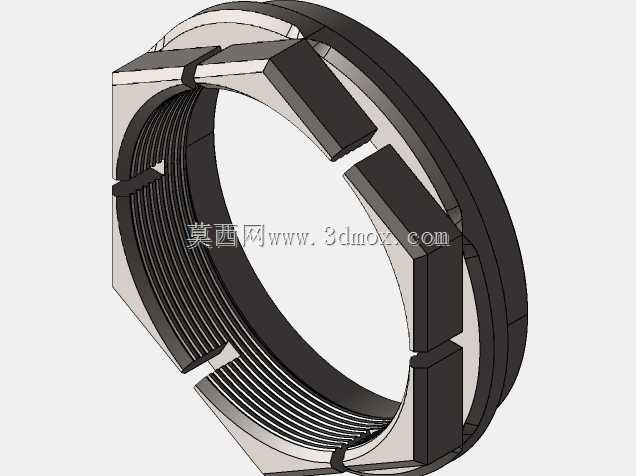

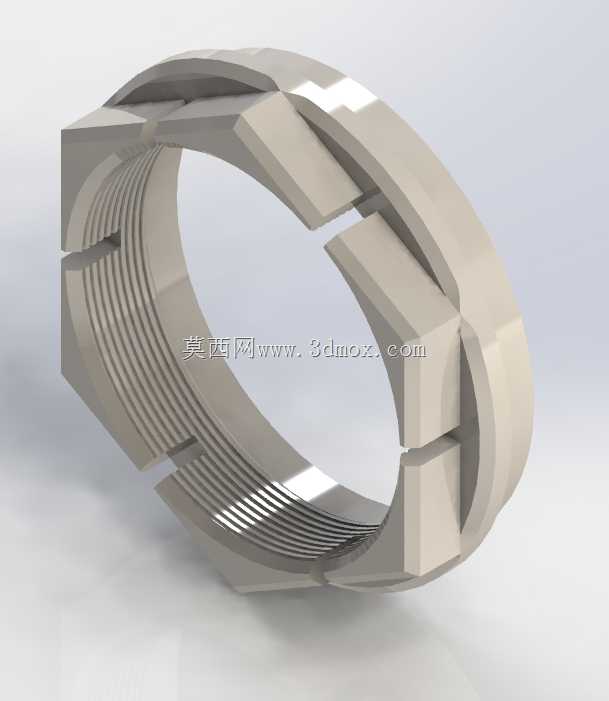

带梯形螺纹的开槽式大轮毂锁紧螺母

在行走类机械的轮端装配场景中，轮毂螺母是承担轴向定位、载荷传递核心作用的关键连接件，区别于普通标准六角螺母，这类大规格轮毂螺母需要适配轮轴的大直径安装位，同时兼顾防松可靠性与装配便捷性，本次设计的开槽式梯形螺纹轮毂螺母，正是针对重型轮组的锁紧需求开发。从实际使用场景来看，这类螺母主要应用在非道路移动机械、重载运输车辆的轮端固定环节，工作中需要承受轮组传递的径向冲击、轴向交变载荷，还要抵御行驶过程中带来的振动松脱风险，因此螺纹选型没有采用普通公制三角螺纹，而是选用12节距的梯形螺纹，梯形螺纹的牙型角更小，牙根强度更高，配合面的接触应力分布更均匀，在频繁承受交变载荷的工况下，不容易出现螺纹滑牙、塑性变形的问题，同时大螺距设计也能提升装配效率，减少轮端维护时的螺母旋合行程。螺母外侧设计的多组对称开槽结构，并非装饰性结构，而是适配专用勾形扳手的受力位，相比普通六角外形，这种周向分布的开槽可以在轮端安装空间受限、无法使用大规格套筒的场景下，完成大扭矩锁紧操作，同时开槽结构也可以配合止动垫圈使用，将垫圈的止动耳卡入开槽内，实现机械锁止，从结构上杜绝螺纹副在振动工况下的自松退风险。设计过程中优先保证了螺纹的同轴度公差，螺母的端面与螺纹轴线的垂直度严格控制在装配要求范围内，避免锁紧后出现轮轴偏载、轴承游隙异常的问题，螺母的整体外形做了圆弧过渡处理，减少应力集中点，提升重载下的结构强度。安装边界上，螺母的外径尺寸适配对应轮毂的内沉孔空间，旋合长度满足螺纹连接的强度要求，开槽的深度与宽度匹配标准勾形扳手的尺寸，不需要定制专用工装即可完成装配，螺母的端面加工有足够的接触面积，锁紧时可以将压紧力均匀传递到轮毂轴承的内圈上，避免局部压应力过大造成轴承端面损伤。从结构特性来看，这种开槽式梯形螺纹轮毂螺母相比普通标准螺母，更适配大载荷、强振动的轮端工况，既保证了连接强度，又兼顾了装配与维护的便捷性，能够满足重型轮组长期运行的锁紧可靠性要求。
