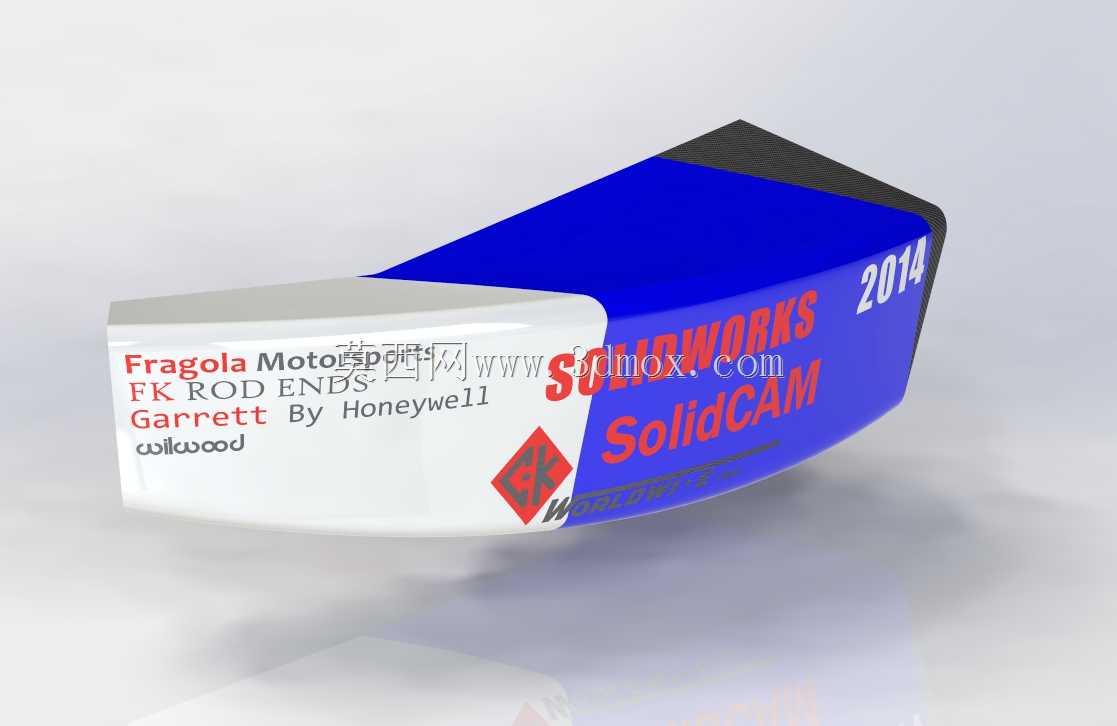

方程式赛车右侧碳纤维吊舱结构设计

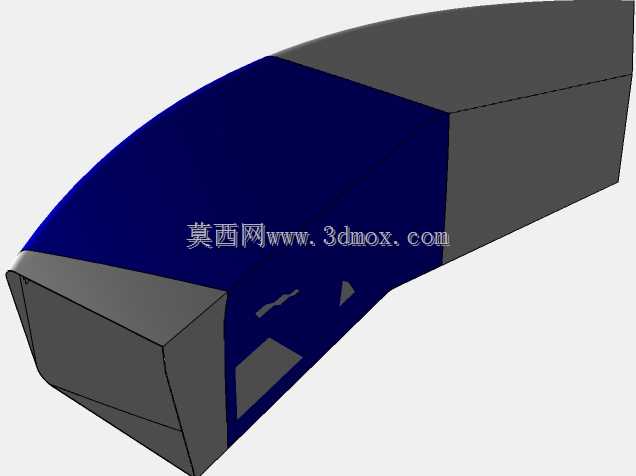

该构件为方程式赛车车身右侧吊舱，属于赛车空气动力学套件与结构承载结合的外露部件，安装位置处于前轮后侧、侧箱前端的气流过渡区域，既要梳理前轮带出的乱流，降低整车气动阻力，也要为周边线束、冷却管路提供固定与防护空间，同时兼顾侧面碰撞时的缓冲吸能作用。设计阶段优先考虑空气动力学性能，整体采用流线型楔面造型，上表面沿整车y轴负方向逐步抬升，引导侧向气流顺畅流向侧箱散热口区域，避免气流在侧箱前端形成涡流影响散热效率；外侧端面做了小角度倒角处理，减少高速行驶时的气流剥离，降低风噪与压差阻力。材质选用上，表面处理阶段可采用2x2斜纹碳纤维铺层制作，兼顾轻量化与结构强度，也可选用0.060英寸厚度的Kydex板材热压成型，适配低成本试制、训练用车的快速迭代需求，两种材质均能满足赛事规则中对车身外露部件的抗冲击、阻燃要求。结构设计上，吊舱内侧预留了3个M5规格的安装螺柱点位，安装边界与车架侧部的安装支座完全匹配，安装后与相邻的前翼端板、侧箱前缘的间隙控制在3mm以内，避免行驶过程中振动剐蹭；内部设置了两道横向加强筋，在不增加过多重量的前提下提升构件整体刚性，防止高速气流冲击下产生形变影响气动效果。实际装车应用中，该吊舱可覆盖侧部车架的外露管架，梳理前轮尾流的同时，能阻挡行驶中带起的碎石、杂物击打侧部管路与线束，在低速碰撞场景下，可通过自身溃缩吸收部分冲击能量，避免核心车架结构受损。建模过程中严格对齐整车坐标系，所有曲面均做了G2连续处理，保证外表面光滑无突兀折角，安装点位的位置度公差控制在0.1mm以内，确保实物加工后可直接装车适配，无需二次修配。针对不同赛事的改装需求，吊舱外表面预留了标识粘贴的平整区域，不破坏整体气动外形的前提下可粘贴赞助标识，同时侧面的造型棱线与整车侧面设计语言保持统一，兼顾功能性与外观一致性。
