RCV三脚架式后轮毂结构设计

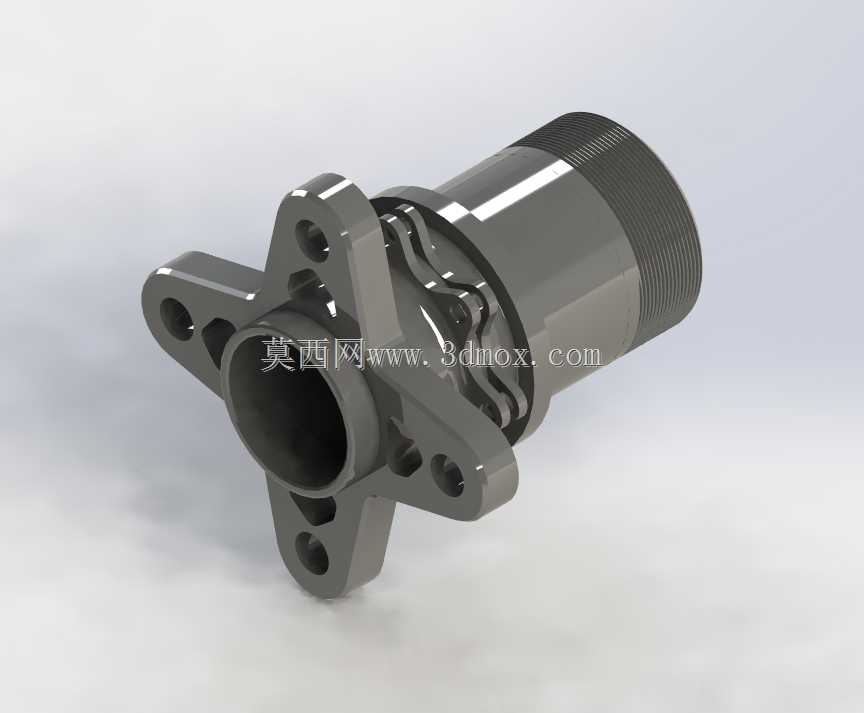

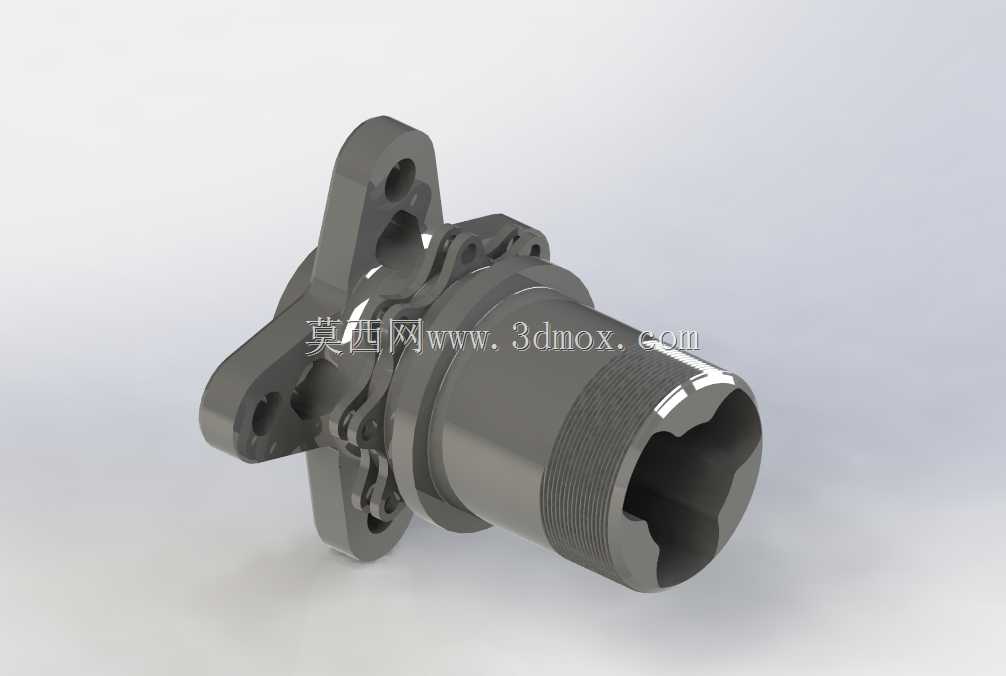

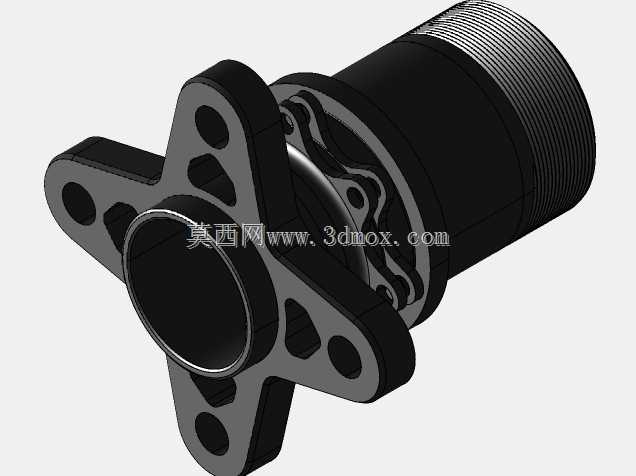

在小型轮式行走机构的轮端传动系统里，这类集成RCV三脚架结构的后轮毂，承担着轮侧动力传递、行走轮支撑定位、回转载荷承载的核心作用，常见于小型遥控作业车、轻量化代步设备、小型特种巡检机器人的后轮组装配场景，是连接传动半轴与行走轮体的关键承载构件。从结构设计逻辑来看，该轮毂采用一体化集成式构型，将三脚架安装法兰与轮毂主体筒体做了一体式加工设计，避免了分体装配带来的连接间隙与同轴度误差，法兰端分布的多组安装孔位，对应三脚架支脚的固定点位，孔位周边做了局部加厚的凸台处理，能够分散螺栓预紧力与行驶过程中的交变载荷，减少孔位边缘的应力集中风险。轮毂主体的筒段外侧加工有细密的外螺纹结构，用于匹配轮端锁紧螺母，实现轮毂在轮轴上的轴向定位，螺纹段的长度预留了足够的锁紧调节余量，可适配不同厚度的轮圈安装垫片，满足不同轮距的装配调整需求。筒段内侧为空心通孔结构，既能够减轻零件自身重量，降低行走机构的簧下质量，提升行走平顺性，也可预留出半轴穿过、线束布置的空间，适配不同的传动走线方案。靠近法兰端的筒体外侧设计有波浪形的限位卡槽结构，用于卡装轮端密封圈或者防尘罩，能够阻挡行驶过程中泥沙、水渍进入轮毂内部的轴承安装位，提升轮端转动部件的使用寿命。从安装边界来看，法兰端的支脚向外延伸的轮廓尺寸，匹配对应轮辋的内侧安装空间，支脚上的安装孔位同轴度公差控制在较高精度等级，保证装配后轮毂的回转跳动量处于合理区间，避免行驶过程中出现轮组偏摆、抖动的问题。筒体的外径尺寸与轮辋中心孔的适配公差采用过渡配合设计，既能够保证装配时的定位精度，也便于后期维护拆卸。在实际工况适配方面，该结构的轮毂能够同时承受径向的承载载荷与周向的传动扭矩，三脚架式的法兰结构相比传统四方法兰，在同等重量下具备更好的抗扭刚度，能够应对小型行走设备在非铺装路面行驶时带来的冲击载荷，减少轮毂变形失效的概率。设计过程中针对各部位的壁厚做了差异化处理，承载较大的法兰根部、螺纹段根部做了圆角过渡与壁厚加强，非承载区域则适当减薄，在保证结构强度的前提下尽可能控制零件重量，兼顾轻量化与可靠性的平衡。
